Инструкция по работе БЕЛАРУС серии «900»

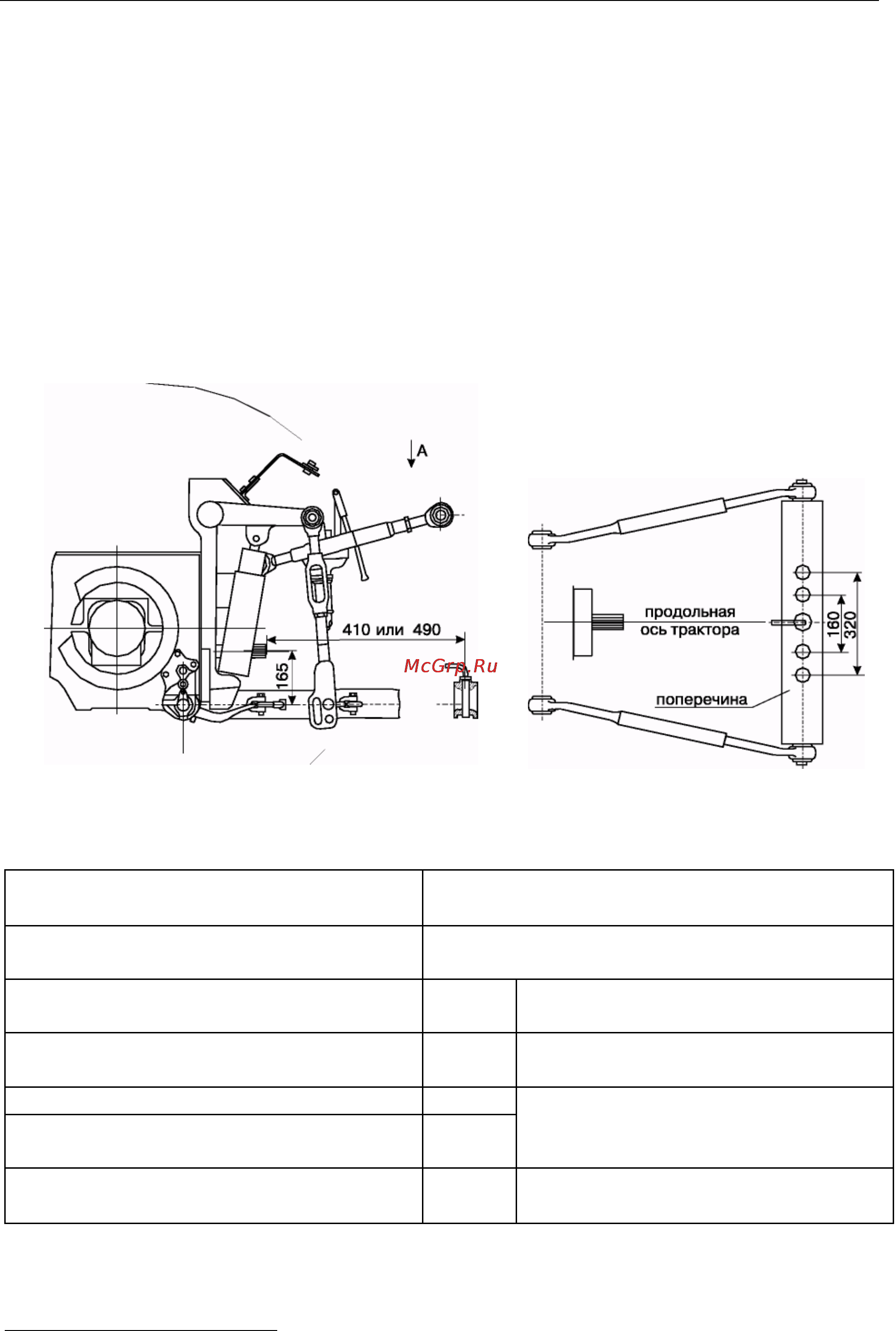

Тягово-сцепные устройства (ТСУ) тракторов, оборудованных гидроподъем-
ником
ТСУ-1Ж-01 (поперечина двойная)
ТСУ-1* (поперечина одинарная)
Машины: полунавесные (сеялки, картофелесажалки, картофелеуборочные ком-
байны, машины для уборки овощей и др.) полуприцепные (косилки, пресс-
подборщики, ботвоуборочные машины и др.).
ТСУ-1Ж-01 (поперечина двойная)
в комплекте с телескопическими тягами -
по заказу.
ТСУ-1 (поперечина одинарная)
с цельными или с телескопическими тяга-
ми на ось подвеса - по заказу.
Длина переднего конца телескопиче-
ских тяг
мм 570
Расстояние от торца ВОМ до оси
присоединительного пальца
мм 410, 490, 595
*
Размер присоединительного пальца мм
Вертикальная нагрузка на ТСУ кН (кгс)
030 (0 30 )
12(1200) 6,
5
*
(650)
*
Угол поворота машины по отношению
к трактору
град ± 65 (± 80)
*
Показатели приведены для ТСУ-1.
94
