Инструкция по работе БЕЛАРУС серии «900»

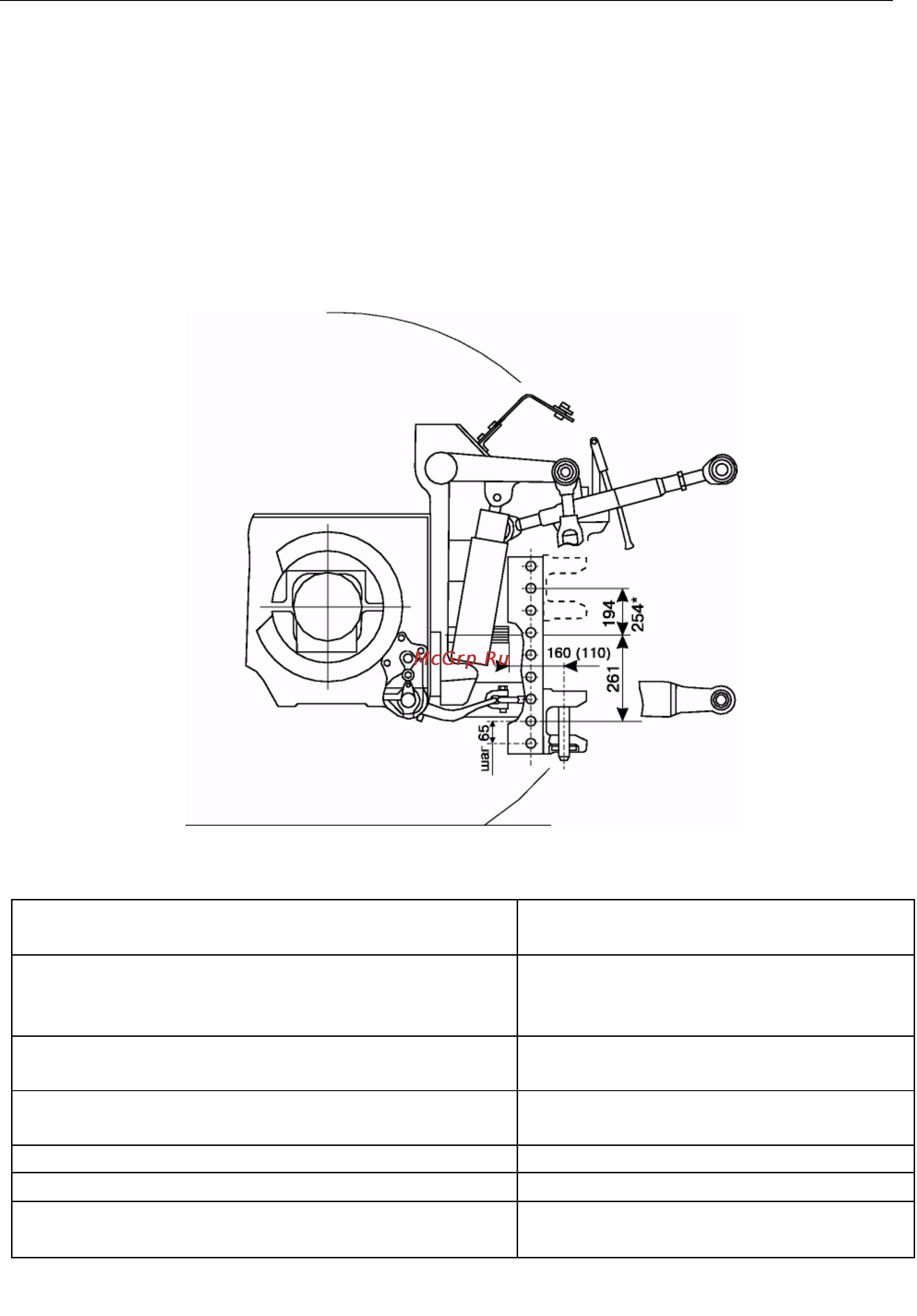

Г15 Лифтовое ТСУ тракторов, оборудованных гидроподъемником
1.ТСУ-2В (вилка)
Машины: полуприцепные (полуприцепы, машины для внесения удобрений и др.),
прицепные (дисковые бороны, почвообрабатывающие агрегаты, лущильники,
сцепка борон, культиваторов, сеялок и др.)
Сцепное устройство
Вилка с возможностью вертикаль-
ного перемещения
Расстояние от вилки до опорной поверхности
для машин без привода от ВОМ, мм
403.. .858 (91 8*) ступен-
чато через 65 мм
Положение вилки для машин с приводом от
ВОМ
крайнее нижнее или
крайнее верхнее
Расстояние от торца ВОМ до оси присоеди-
нительного пальца, мм
160 или 110
Диаметр присоединительного пальца, мм 40
Вертикальная нагрузка на ТСУ, кН (кгс) 20 (2000)
Угол поворота машины по отношению к трак-
тору, град
±65
* с переворотом вилки
