Инструкция по работе БЕЛАРУС серии «900»
96

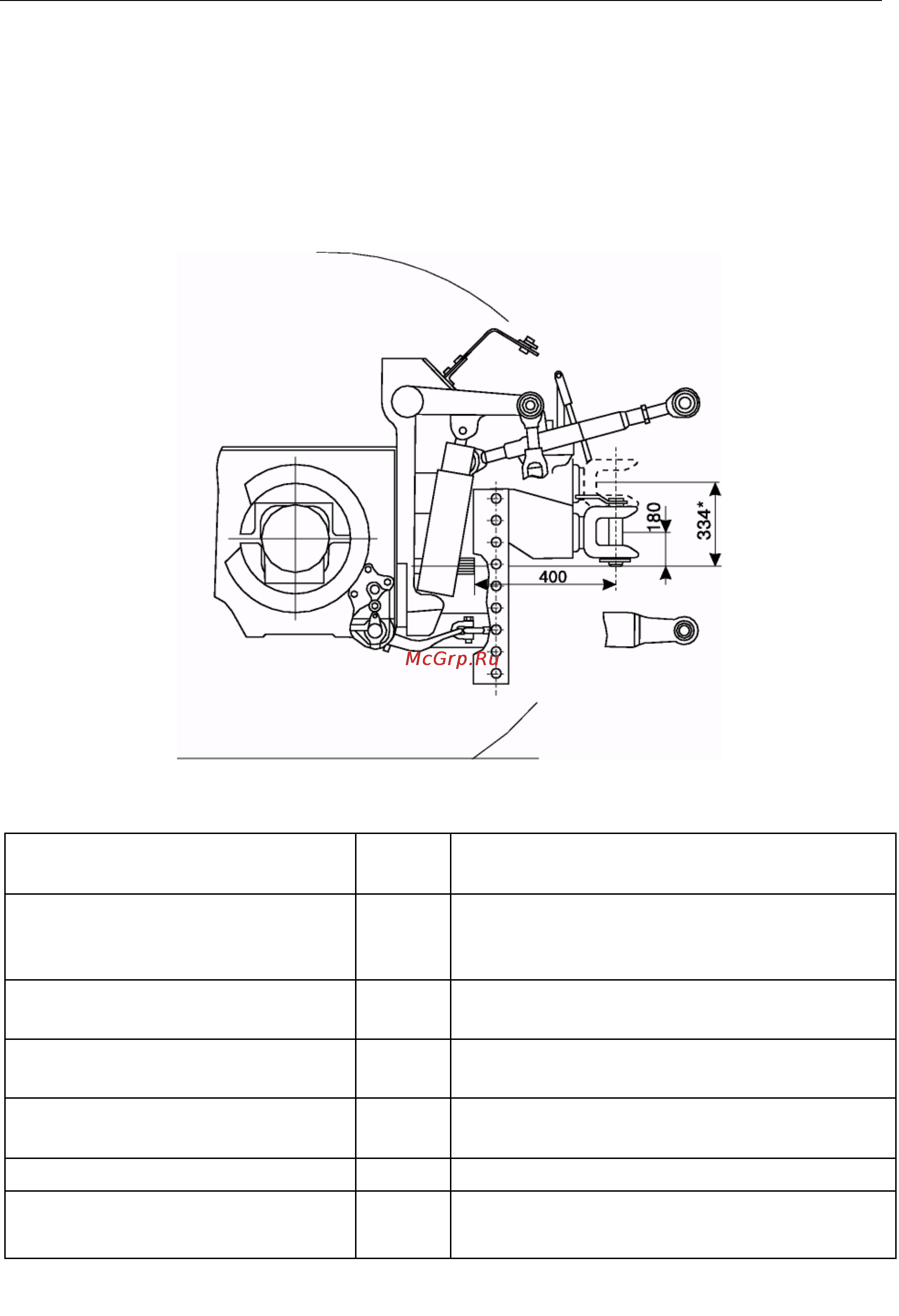

2. ТСУ-ЗВ (вилка)
Машины: прицепные (прицепы 2-х осные автомобильного типа и др.) полуприцеп-
ные (те же, что и на ТСУ-1Ж-01).
Сцепное устройство
Вилка вращающаяся с возможностью
вертикального перемещения.
Расстояние от вилки до опор-
ной поверхности для машин
без привода от ВОМ
мм 288.. .808 (962*) ступенчато через 65 мм
Положение вилки для машин с
приводом от ВОМ
крайнее нижнее или крайнее верхнее, в
т.ч. с переворотом
Размер присоединительного
пальца
мм 040
Расстояние от торца ВОМ до оси
присоединительного пальца.
мм 400
Вертикальная нагрузка на ТСУ кН (кгс)
12 (1200)
Угол поворота машины по от-
ношению к трактору
град
± 55(прицепы), ±
85(с/х машины)
* с переворотом вилки
