Техническое обслуживание БЕЛАРУС серии «900»
201
II. ПВМ с планетарно-цилиндричес-
кими редукторами (Беларус-
920.2/920.3/952.2/952.3)

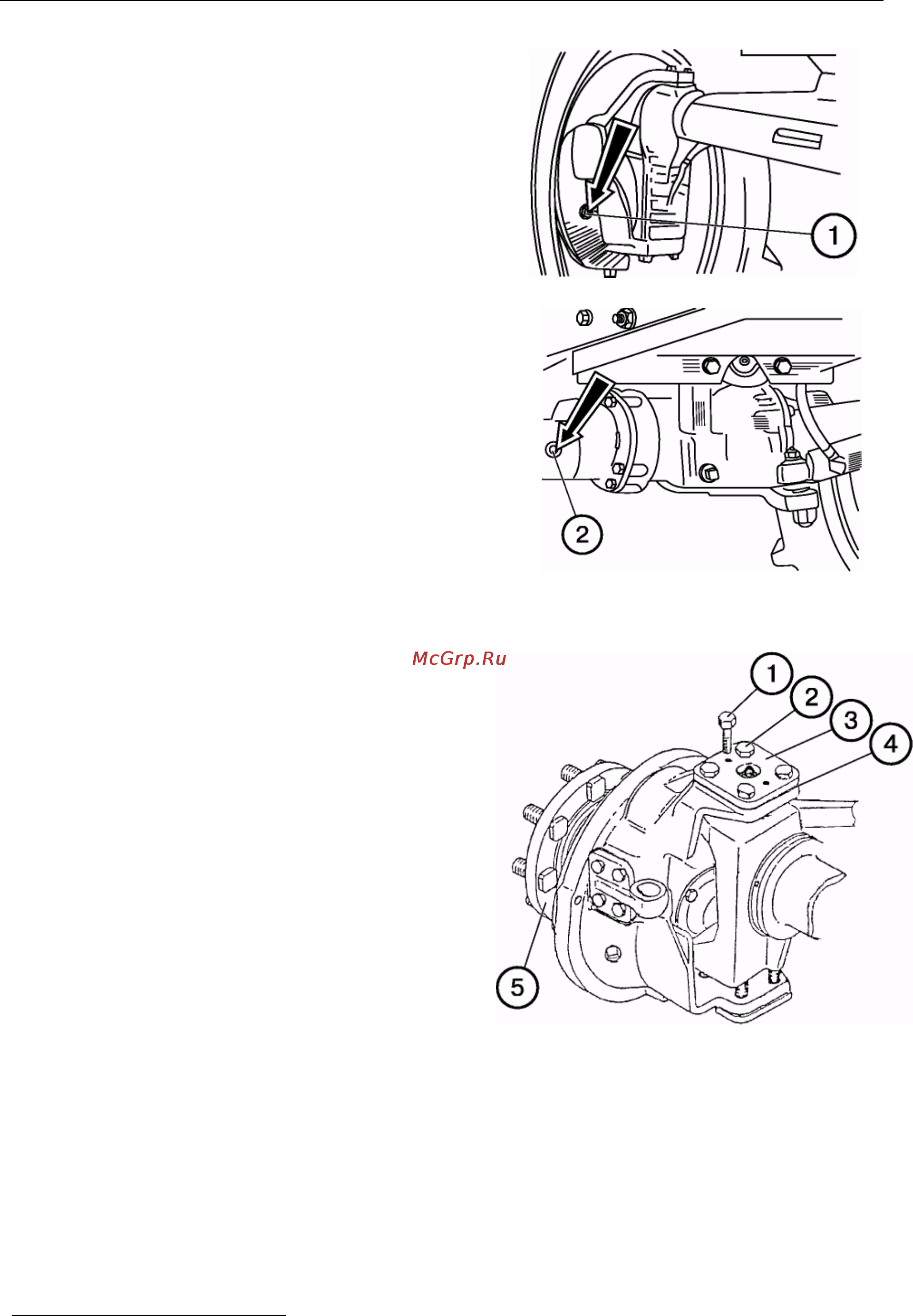

Проверьте уровень масла:
• В корпусах колесных редукторов
(левом и правом). Если необходи-
мо, долейте масло до уровня кон-
трольно-заливного отверстия, за-
крываемого пробкой (1).
• В главной передаче ПВМ. Если не-
обходимо, долейте масло до уровня
контрольно-заливного отверстия,
закрываемого пробкой (2).
Марки заливаемых масел:
• масла трансмиссионные ТАп-15В;
ТСп-15К; ТСп-10; ТАД-17и;
SAE 80W-90 или их аналоги.
Операция 37. Подшипники шквор-
ней ПВМ с планетарно-цилиндри-
ческими редукторами
Проверьте и, если необходимо, отре-
гулируйте натяг в подшипниках.
• Предварительный натяг в подшип-
никах шкворней должен быть таким,
чтобы усилие поворота кулака, при-
ложенное к фланцу (5) было в пре-
делах 60...80 Н (6...8 кгс). Если не-
обходимо, произведите регулировку
следующим образом;
• Отвинтите четыре болта (2) и ввин-
тите два демонтажных болта (1) в
технологические отверстия;
• Удалите необходимое число регу-
лировочных прокладок (4) из-под
фланца верхней оси шкворня (3);
• Отвинтите демонтажные болты и
равномерно затяните болты (2) мо-
ментом 120...140Нм (12...14кгсм).
Операция 37а
*
. Замена фильтра-
осушителя
ВНИМАНИЕ: для замены фильтра-
осушителя необходимо обращаться
на специализированную сервисную
станцию. Замена производится только
с использованием специального обо-
рудования
*
Операция производится через 800 часов или
один раз в год
