Регулировки БЕЛАРУС серии «900»

169

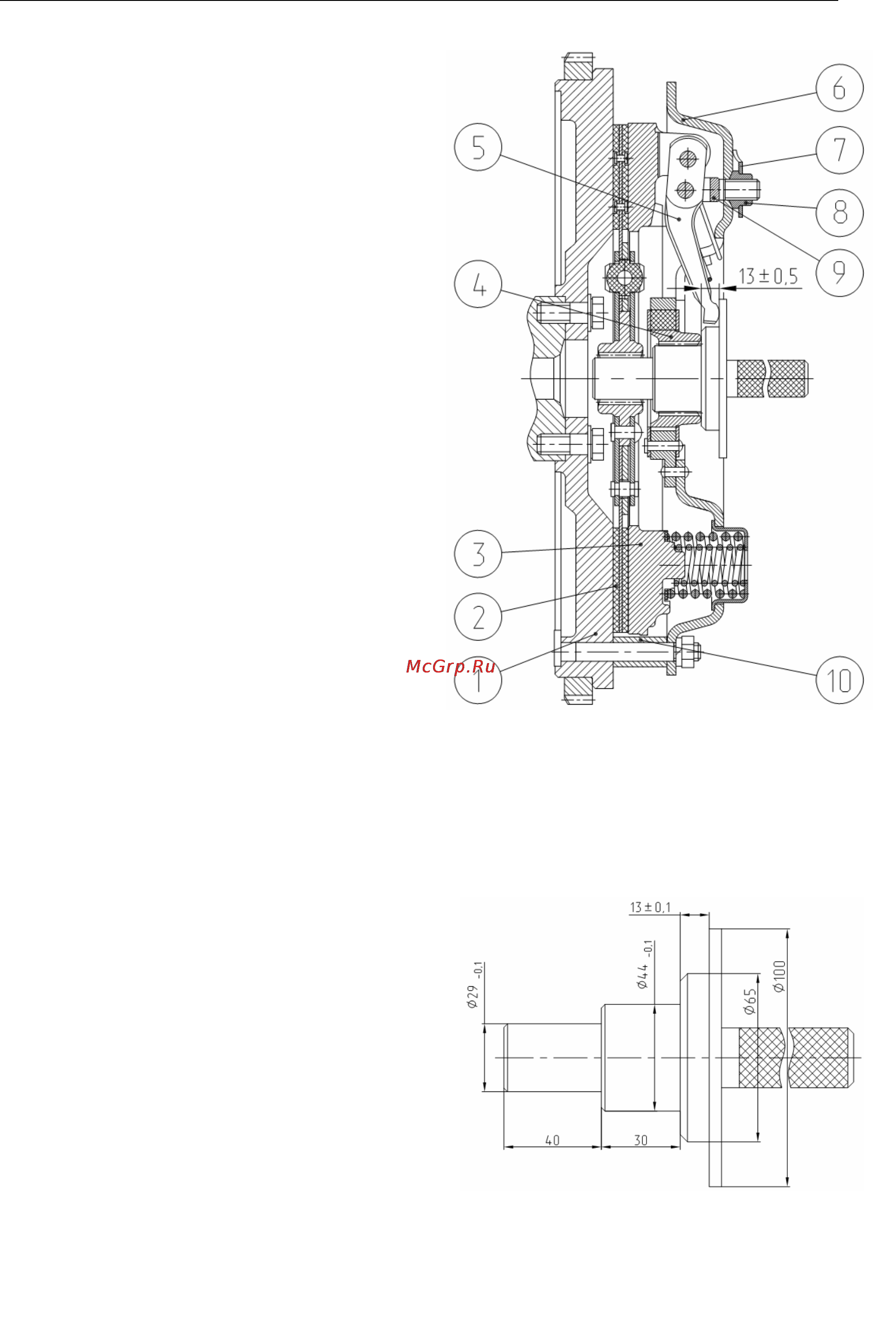

2. Порядок снятия муфты сцепле-

ния с двигателя:

1. Установите три технологических

болта (М12х40), завернув их в на-

жимной диск (3) через технологиче-

ские отверстия опорного диска (6).

2. Отверните гайки крепления

опорного диска к маховику и снимите

диски сцепления в сборе (опорный (6)

с нажимным (3)).

3. Снимите ведомый диск (2).

3. Порядок установки муфты сцеп-

ления на двигателя:

1. Установите ведомый диск (2)

длинным концом ступицы к махо-

вику (1).

2. Установите диски сцепления в

сборе (опорный (6) с нажимным (3))

на пальцы маховика с втулками (10),

закрепите гайками (момент затяжки

70…90 Н·м).

3. Установите технологическую оп-

равку и выверните технологические

болты.

4. Отрегулируйте положение от-

жимных рычагов (5).

4. Регулировка положения от-

жимных рычагов

1. Вворачивая или отворачивая ре-

гулировочные гайки (8) отрегулируйте

положение отжимных рычагов на

размер 13±0,5 от опорных поверхно-

стей рычагов (5) до торца ступицы (4)

опорного диска (6). Разность разме-

ров для отдельных рычагов должна

быть не более 0,3 мм.

2. После регулировки рычагов ус-

тановите стопорные пластины (7) и

зафиксируйте их болтами.

3. Снимите оправку.

Технологическая оправка
