Техническое обслуживание БЕЛАРУС серии «900»
198
Операция 32. Замена масляного
фильтра гидросистемы
ПРИМЕЧАНИЕ: Последующие замены
масляного фильтра гидросистемы
производите через каждые 1000 часов
работы.

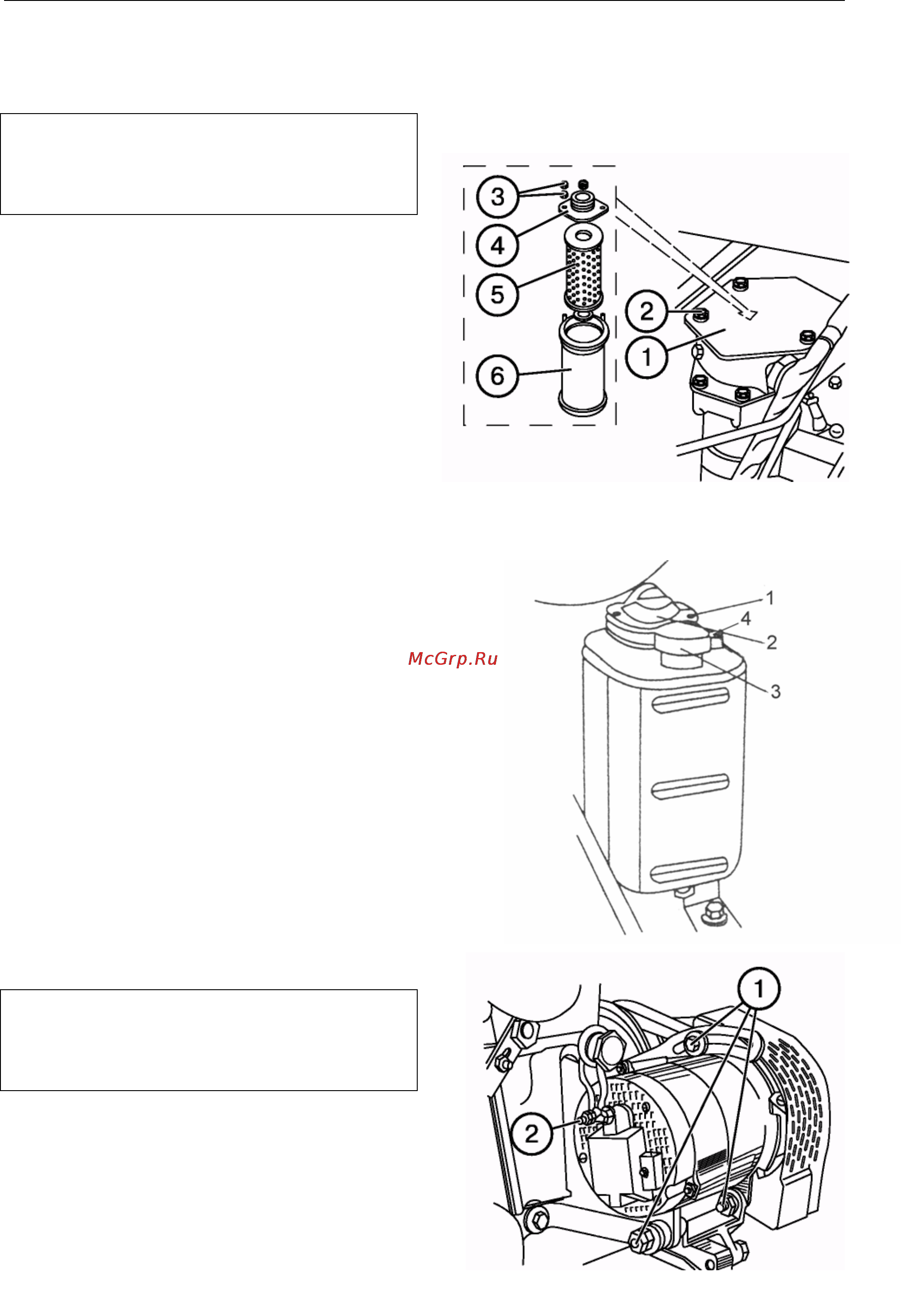

• Снимите болты (2), крышку (1) и из-
влеките фильтрующий элемент в
сборе с помощью ограничителя (4).
• Снимите гайки (3), ограничитель (4)
и фильтрующий элемент (5).
• Промойте корпус (6) в моющем рас-
творе.
• Установите новый фильтрующий
элемент и соберите фильтр, вы-
полнив операции в обратной после-
довательности.
• Установите фильтр в сборе в бак
гидросистемы, закройте его крыш-
кой (1) и закрепите болтами (2).
Операция 32а. Замена фильтрую-
щего элемента в маслобаке ГОРУ
(Беларус-900.3/920.3/950.3/952.3)
Для доступа к маслобаку поверните
фиксаторы и снимите левую боковую
решетку спереди облицовки трактора.
Отверните болты (1), снимите крышку
(2) и выньте фильтрующий элемент в
сборе.
Установите новый фильтрующий эле-
мент в маслобак, закройте крышкой
(2) и закрепите болтами (1).
Если необходимо, снимите пробку (3)
маслозаливной горловины и долейте
масло до верхней метки по масломеру
(4)
ПРИМЕЧАНИЕ: Последующие замены
фильтрующего элемента в маслобаке
ГОРУ производите через каждые
1000 ч работы.
Операция 33. Очистка генератора
Очистите генератор от пыли и грязи.
Проверьте и, если необходимо, под-
тяните болты крепления генератора
(1). Проверьте состояние и плотность
клеммовых соединений (2) генерато-
ра.
