Органы управления и приборы БЕЛАРУС серии «900»

• при движении трактора на дисплее (7) появляется индикация (6) скорости движе-

ния трактора (км/ч), при этом индикация (5) исчезает. Электрический сигнал скоро-

сти движения поступает от датчиков скорости, установленных на крышке заднего

моста (BV1, BV2). Показания скорости осуществляются по сигналу с датчика, уста-

новленного на шестерне конечной передачи колеса, вращающегося с меньшей

частотой. Расчетная скорость выше действительной, т.к. не учитывается буксова-

ние трактора;

• после запуска двигателя стрелочный указатель (8) перемещается по круговой шка-

ле (1) для индикации частоты вращения коленчатого вала двигателя. Одновремен-

но на дисплее (4) появляется индикация частоты вращения ВОМ (об/мин) Шкала (3)

- для ВОМ I и шкала (2) - для ВОМ II. Электрический сигнал частоты вращения по-

дается с фазной обмотки генератора.

1.2 Пульт управления тахоспидометром (рис. 2)

Пульт управления установлен на панели щитка приборов и служит для програм-

мирования тахоспидометра под конкретную модель трактора «Беларус».

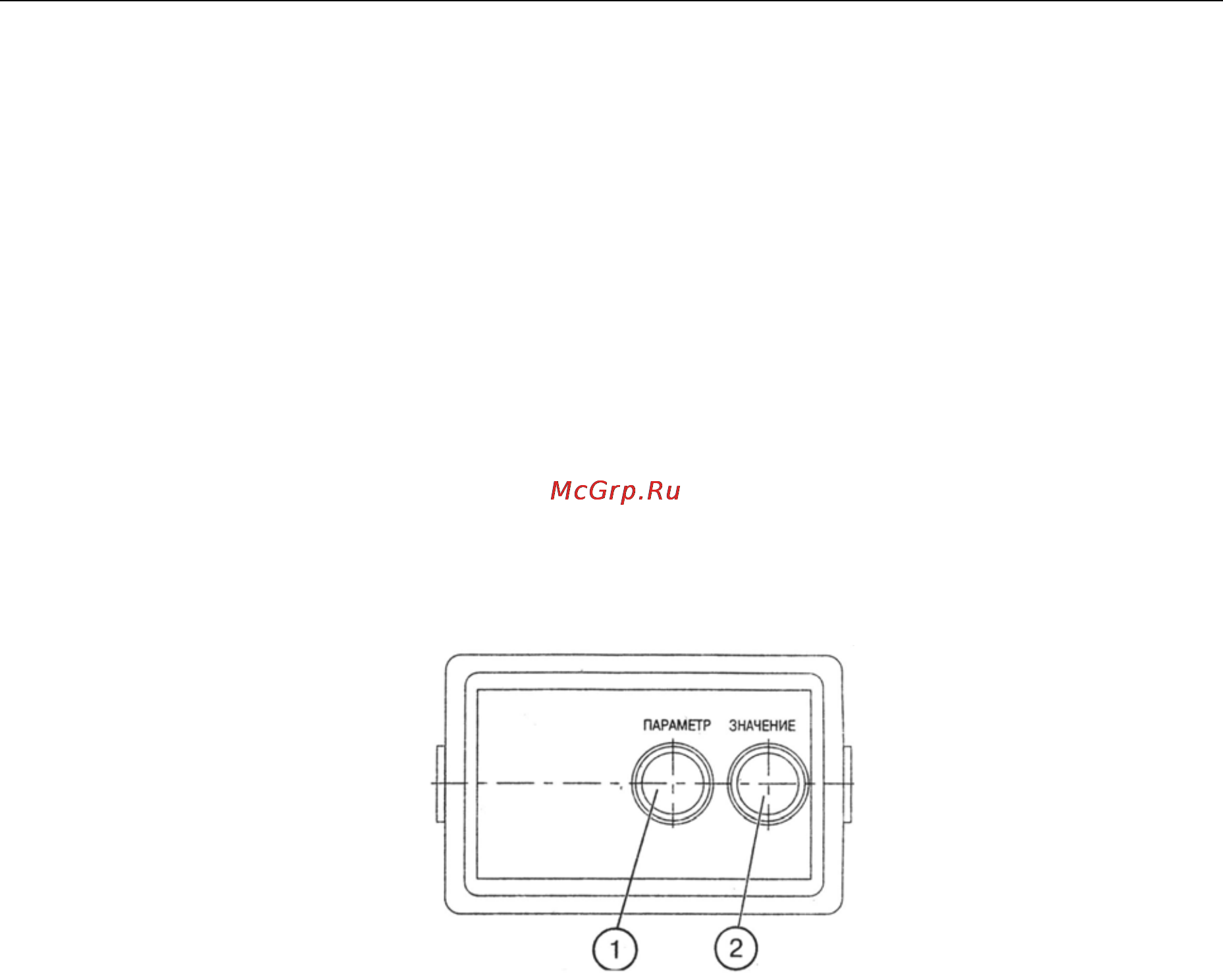

Рис. 2. Пульт управления (А3):

1. Кнопка входа тахоспидометра в режим программирования и выбора на дисплее

(7) тахоспидометра параметра программирования.2. Кнопка выбора значения коди-

руемого параметра отображаемого на дисплее (7)

1.3 Программирование тахоспидометра АР70.3813

ВНИМАНИЕ! На заводе тахоспидометр запрограммирован именно под модель Ва-

шего трактора. Перепрограммирование потребуется только при смене типа шин. Не

проводите перепрограммирование тахоспидометра без необходимости

Программирование тахоспидометра необходимо для правильного отображения

следующих параметров трактора: частоты вращения двигателя, скорости движения

трактора, частоты вращения ВОМ (540 и 1000).

Порядок программирования:

— снимите крышку пульта управления;

— нажмите кнопку (1) для входа в режим программирования (рис. 2).

1. Для правильного отображения скорости движения трактора необходимо запро-

граммировать тахоспидометр по числу зубьев шестерни в месте установки датчи-

ков скорости (параметр «Z») и радиус качения заднего колеса (параметр «R») для

чего:

— нажмите кнопку (1) пульта и выведите поочередно на дисплей (3) тахоспидомет-

ра (4) «Z» и «R»;

— нажмите кнопку (2) пульта и установите значение числа зубьев (Z) согласно таб-

лице 1 и значение Rk согласно таблице 2:
