БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
97
Сдвоенная и одинарная фрикционные
муфты предназначены для переключе-
ния передач без использования муфты
сцепления.
В барабане 10 (рис. 5.3-6) сдвоенной
фрикционной муфты с двух сторон вы-
полнены расточки (полости), в которые
установлены подвижные поршни 8, уп-
лотняемые чугунными разрезными
кольцами 12 и 9.
В гнездах каждого из поршней ус-
тановлено по шестнадцать отжимных
пружин 3, предварительно сжатых
опорным диском 1, зафиксированным
на ступице барабана стопорным коль-
цом 2.
В поршнях имеется по два центро-
бежных шариковых клапана 4 сброса
давления рабочей жидкости из рабо-
чих полостей цилиндров после отсо-
единения цилиндров от нагнетатель-
ной магистрали управления коробкой
передач.
В пазах барабана установлены ве-
дущие стальные диски 11, а между
ними - ведомые металлокерамиче-
ские диски 7 с внутренними шлица-
ми. Замыкаются пакеты дисков опор-
ными дисками 5, фиксируемыми сто-
порными кольцами 6.
Устройство одинарной фрикционной
муфты аналогично сдвоенной.

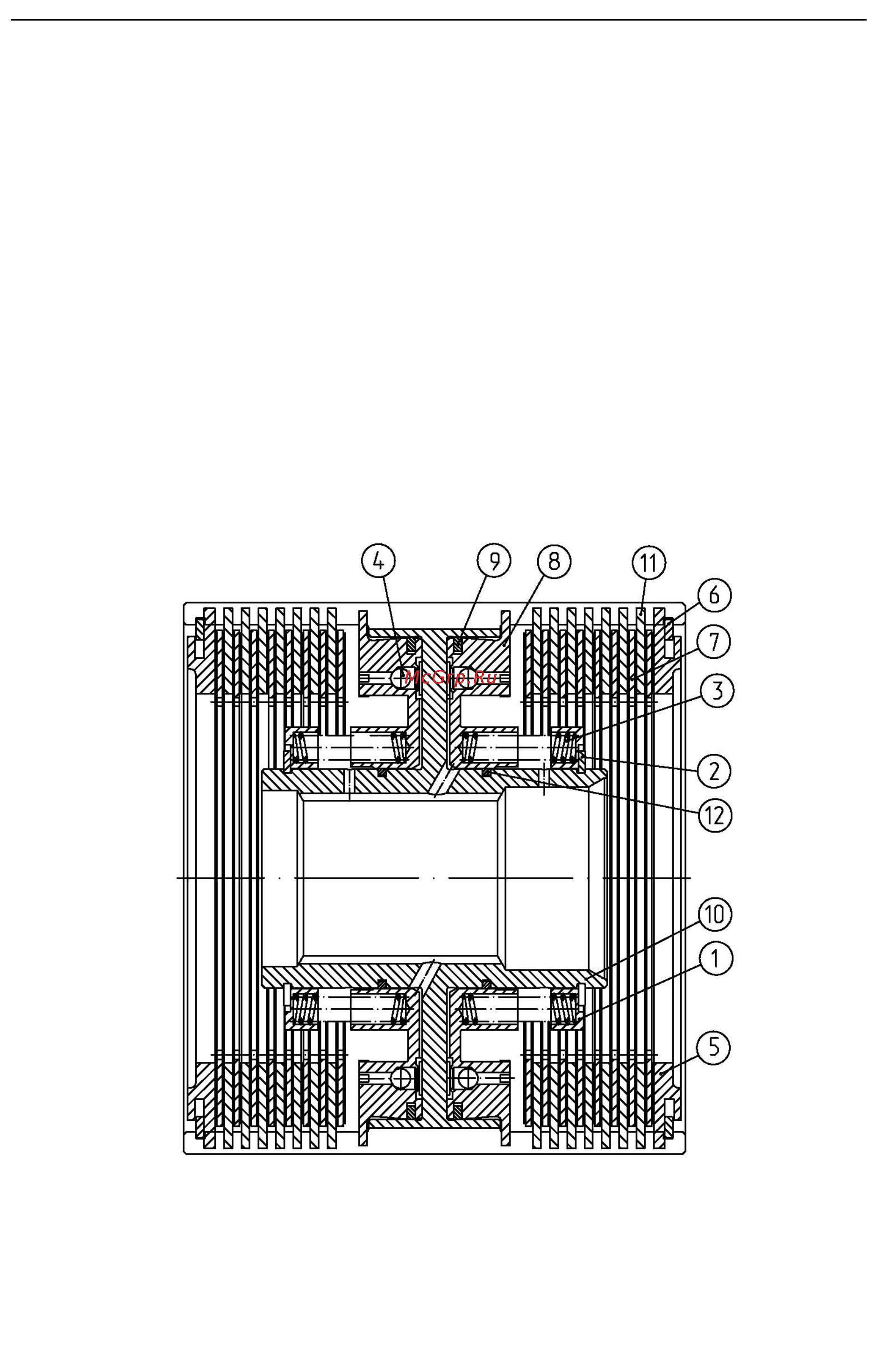

Рис. 5.3-6 Двойной фрикцион:
1 - опорный диск; 2 - стопорное кольцо; 3 - пружина отжимная; 4 - центробежный
шариковый клапан сброса давления; 5 - опорный диск; 6 - стопорное кольцо; 7 -
ведомые диски металлокерамические); 8 - поршень; 9 - кольцо уплотнительное; 10
- барабан; 11 – ведущие диски (стальные); 12 - кольцо уплотнительное.
