БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
162
Управление тормозами включает руч-
ное управление рычагом 1 (рис.
5.7-4) через систему тяг и рычагов и
механизмы привода тормозов Б и В
(рис. 5.7-3).

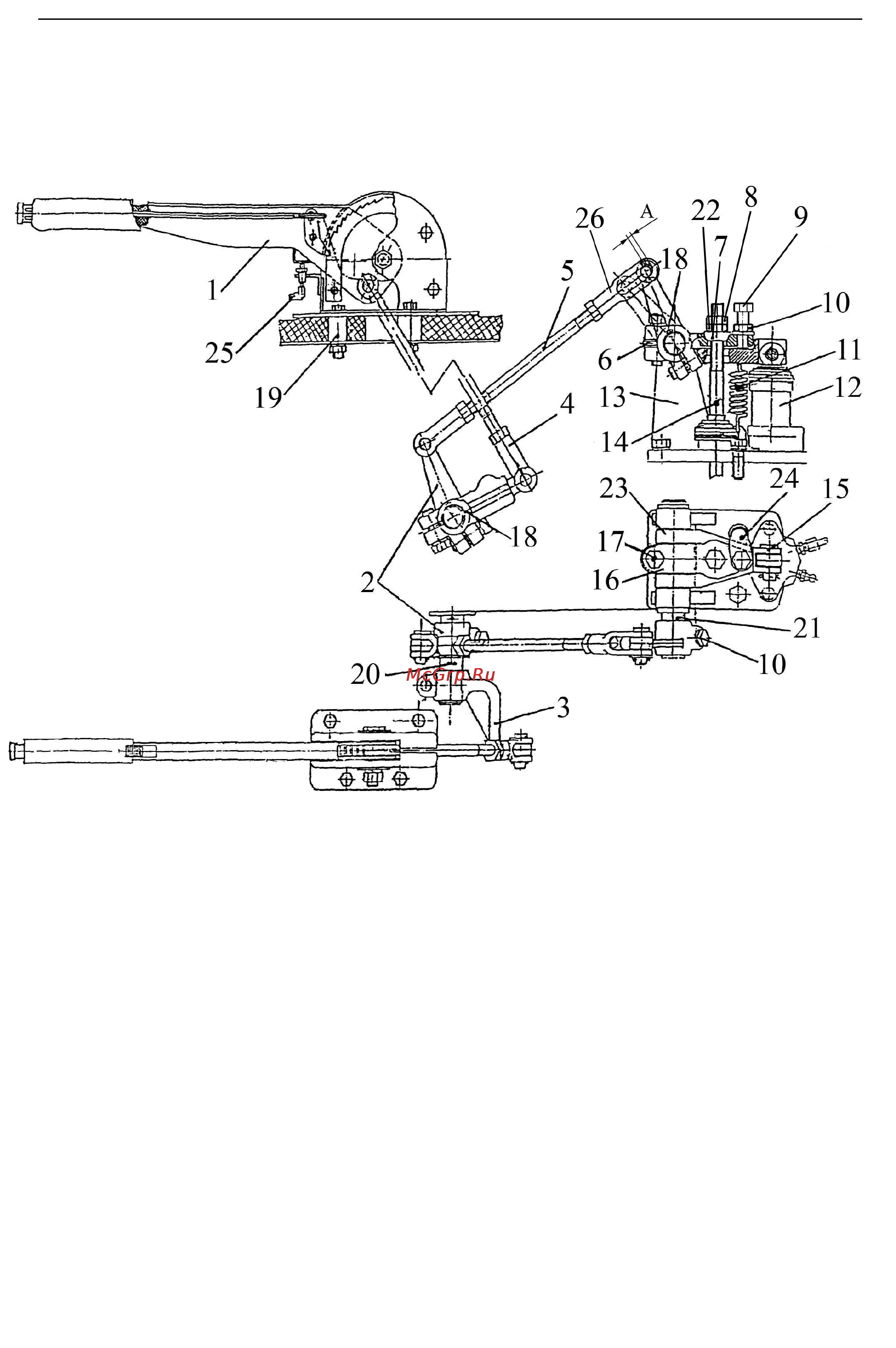

Рис. 5.7-4 Управление тормозами
1 — рычаг управления; 2 — левый рычаг; 3 — наружный рычаг; 4 — тяга управле-
ния; 5 — тяга промежуточная; 6 — шпонка круглая; 7 — шайба сферическая; 8 —
контргайка; 9 — болт регулировочный; 10 — контргайка; 11 — пружина оттяжная;
12 — цилиндр рабочий; 13 — кронштейн; 14 — тяга; 15 — палец; 16 — рычаг
внутренний; 17 — болт стяжной; 18 — шпонка сегментная; 19 — втулка; 20 — ва-
лик тормозов; 21 — валик механизма привода левого тормоза; 22 — гайка; 23 —
рычаг; 24 — ушко; 25 — выключатель контрольной лампы ручного тормоза, 26 –
вилка.
Механизм привода тормоза (рис. 5.7-4)
состоит из кронштейна 13, внутреннего
рычага 16, установленного на валике 21
на круговой шпонке 6, затянутого бол-
том 17, регулировочного болта 9 с
контргайкой 10, рычага 23 со втулками,
сидящего свободно на валике 21
и соединенного со штоком рабочего
цилиндра 12 пальцем 15, оттяжной
пружины 11, сферической шайбы 7,
контргайки 8, гайки 22, ушек 24, тяги
14, соединяющей механизм привода
тормоза с нажимными дисками.
