БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
191
5.8.2 Привод переднего ведущего моста

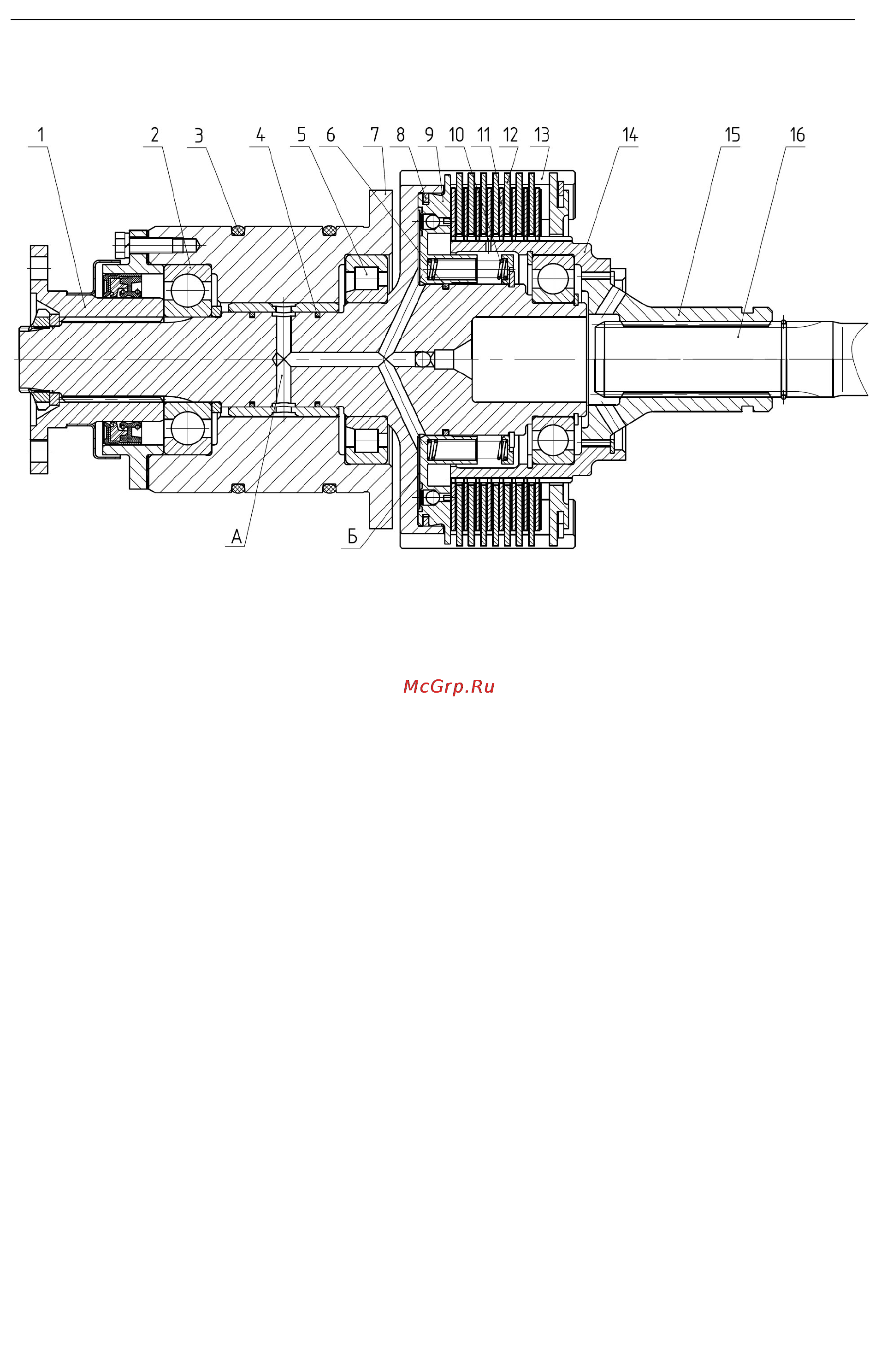

Рис. 5.8-4 Привод переднего ведущего моста:
1 — фланец; 2,5 — подшипники; 3 — кольцо; 4,6,8 — кольца; 7 — стакан; 9 — пор-
шень; 10 — пружина; 11, 12 — диски; 13 — барабан; 14, 15 — муфты; 16 — торсион;
А — канал подвода масла, Б — бустер муфты.
Привод ПВМ предназначен для пере-
дачи крутящего момента от вторичного
вала коробки передач через пару ци-
линдрических шестерен, торсионный
вал, многодисковую фрикционную гид-
роуправляемую муфту и карданный вал
к переднему ведущему мосту.
Включение (отключение) привода ПВМ
осуществляется с помощью гидропод-
жимной муфты.
Муфта привода установлена в расточке
корпуса муфты сцепления. Стакан 7
крепится болтами к корпусу муфты
сцепления со стороны коробки пере-
дач и уплотняется резиновыми коль-
цами 3. Барабан 13 установлен на под-
шипниках 2,5 в стакане 7. Поршень 9
уплотняется специальными чугунными
кольцами 6 и 8.
