БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
192

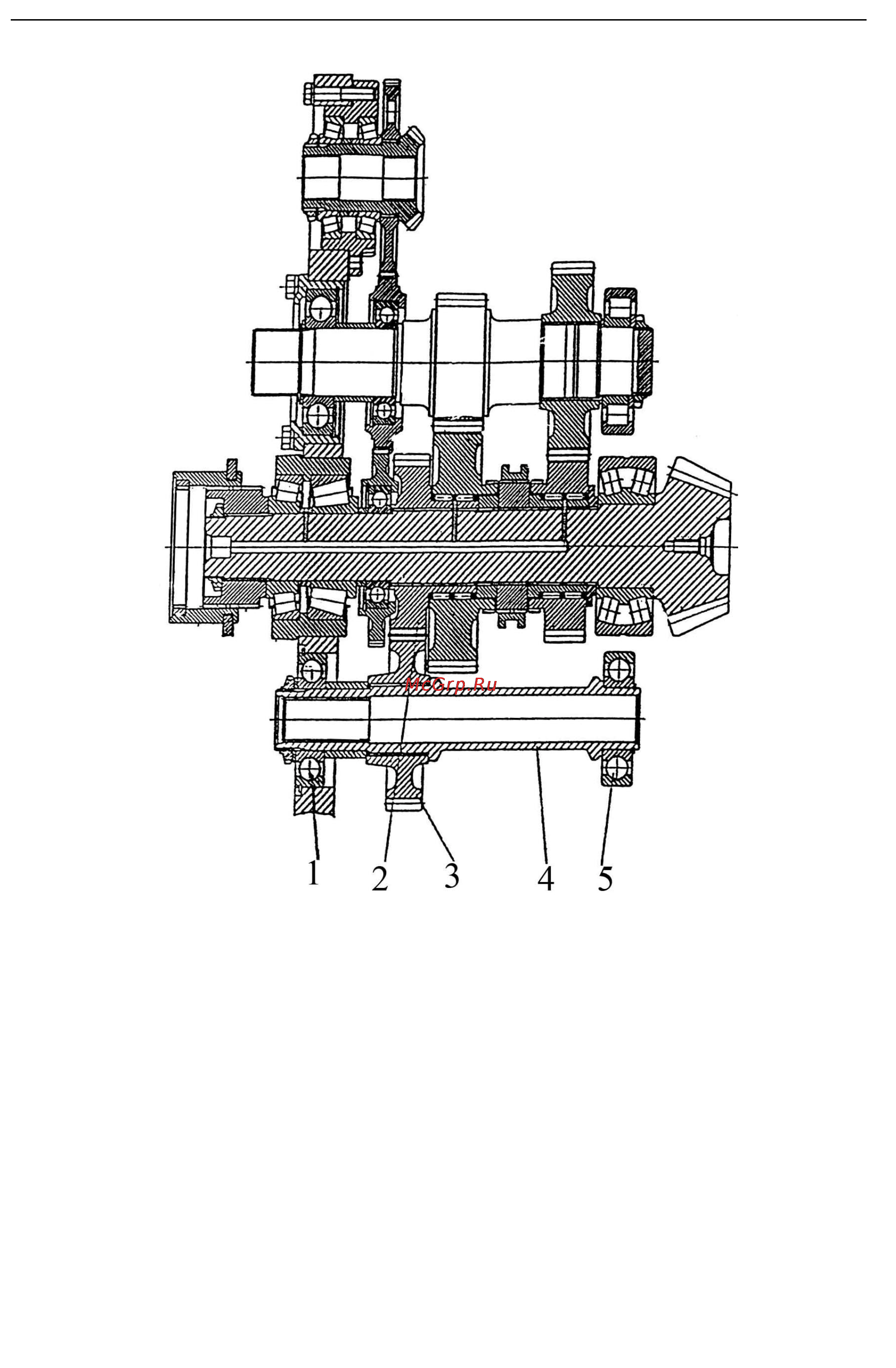

Рис. 5.8-5 Узел заднего моста и привода ПВМ:
1,5- подшипники; 2,3 - шестерни; 4 - вал
Шестерня 3 (рис. 5.8-5), установленная
на шлицах вала 4, находится в постоян-
ном зацеплении с шестерней 2, распо-
ложенной в заднем мосту. Вал 4 смон-
тирован в корпусе заднего моста на ша-
риковых подшипниках 1 и 5 и через
шлицевые муфты 15, 14 (рис. 4) соеди-
нен торсионом 16 с ведущими дисками
11.
При включенном приводе масло от гид-
рораспределителя системы управления
ПВМ под давлением через каналы А,
уплотняемые кольцами 4, подается в
бустер Б; поршень 9 сжимает пакет дис-
ков 11 и 12, блокируя ведущую и ве-
домую части привода, крутящий мо-
мент через шлицы барабана 13 пе-
редается на фланец 1 и далее через
карданный вал к главной передаче
ПВМ.
При выключенном приводе гидрорас-
пределитель системы управления
перекрывает поток масла к муфте,
масло из бустера Б направляется на
слив; пружины 10 возвращают пор-
шень 9 в исходное положение и пе-
редача крутящего момента прекра-
щается.
