БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
197
5.9 ХОДОВАЯ СИСТЕМА. КОЛЕСА ТРАКТОРА
Ведущие задние колеса трактора уста-
новлены на ступицах, которые состоят
из разрезных конусных вкладышей (3,4)
и корпуса ступицы (2).
Вкладыши затягиваются в корпус сту-
пицы 8-ю болтами (1) (М20) моментом
550...650 Н·м (55...65 кгс м) и таким об-
разом обжимают полуось.
Изменение колеи трактора
Колея трактора может изменяться в
пределах: по передним колесам: 1830,
1950 мм,
по задним колесам 1780...2744 мм.
Изменение колеи передних колес
производится перестановкой колес с
борта на борт
Схема 1. Колеса установлены на колею
1830 мм в состоянии поставки с завода.
Схема 2. Для установки колес на колею
1950 мм следует:
• отсоединить колеса от фланцев ре-
дукторов ПВМ;
• переставить колеса с борта на борт,
присоединив их к фланцам редукторов
противоположной стороной диска.
Гайки крепления колеса к фланцу ре-
дуктора ПВМ затянуть моментом 700
...750 Н·м (70... 75 кгс м). Проверяйте
затяжку гаек после первого часа рабо-
ты, через 10 часов работы и каждые по-
следующие 125 часов работы.

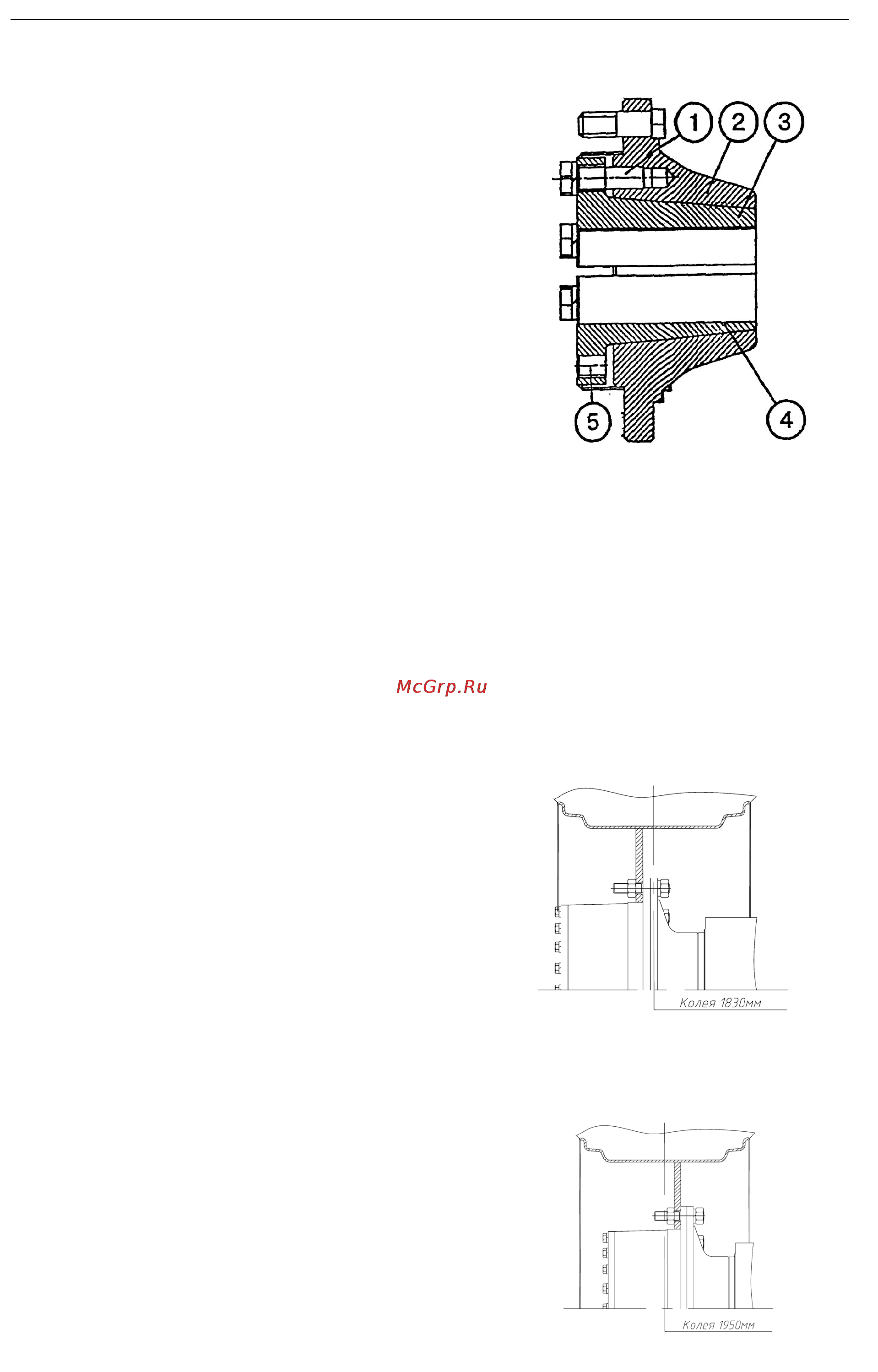

1 — стяжные болты; 2 — корпус ступи-
цы; 3 — верхний вкладыш; 4 — нижний
вкладыш; 5 — демонтажные отверстия
Схема 1
Схема 2
