БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
198
Изменение колеи задних колес
производите перемещением ступицы с
колесом по полуоси и перестановкой
колес с одного борта на другой.
Для изменения колеи задних колес вы-
полните следующие операции:
1. Установите трактор на ровной пло-
щадке. Очистите полуоси от грязи;
2. Поддомкратьте соответствующий ру-
кав полуоси. Ослабьте на 3 полных
оборота стяжные болты вкладышей 5.
Вверните в демонтажные резьбовые
отверстия болты, приложенные в ящике
ЗИП.
3. Переместите ступицу на требуемую
колею (пользуйтесь таблицей 5-11 для
установки колеи путем измерения раз-
мера «К» от торца полуоси до торца
вкладыша);
4. Затяните болты моментом 550...600
Н·м (55...60 кгс м) в несколько приемов
до затяжки всех болтов требуемым мо-
ментом. Выверните демонтажные бол-
ты и уберите их в ящик ЗИП. Отрегули-
руйте аналогично колею другого колеса.
ВНИМАНИЕ! После затяжки болтов
проверьте, чтобы торцы вкладышей вы-
ступали один относительно другого на
величину не более 1...2 мм.
5..Проверьте и подтяните стяжные
болты после первого часа работы,
после первых 10 часов работы и ка-
ждые последующие 125 часов рабо-
ты. Если при изменении колеи зад-
них колес были сняты колеса, при их
установке затяните гайки крепления
моментом 700...750 Н·м (70...75 кгс
м) и проверьте затяжку гаек после
первого часа работы, после 10 часов
работы и каждые последующие 125
часов работы.

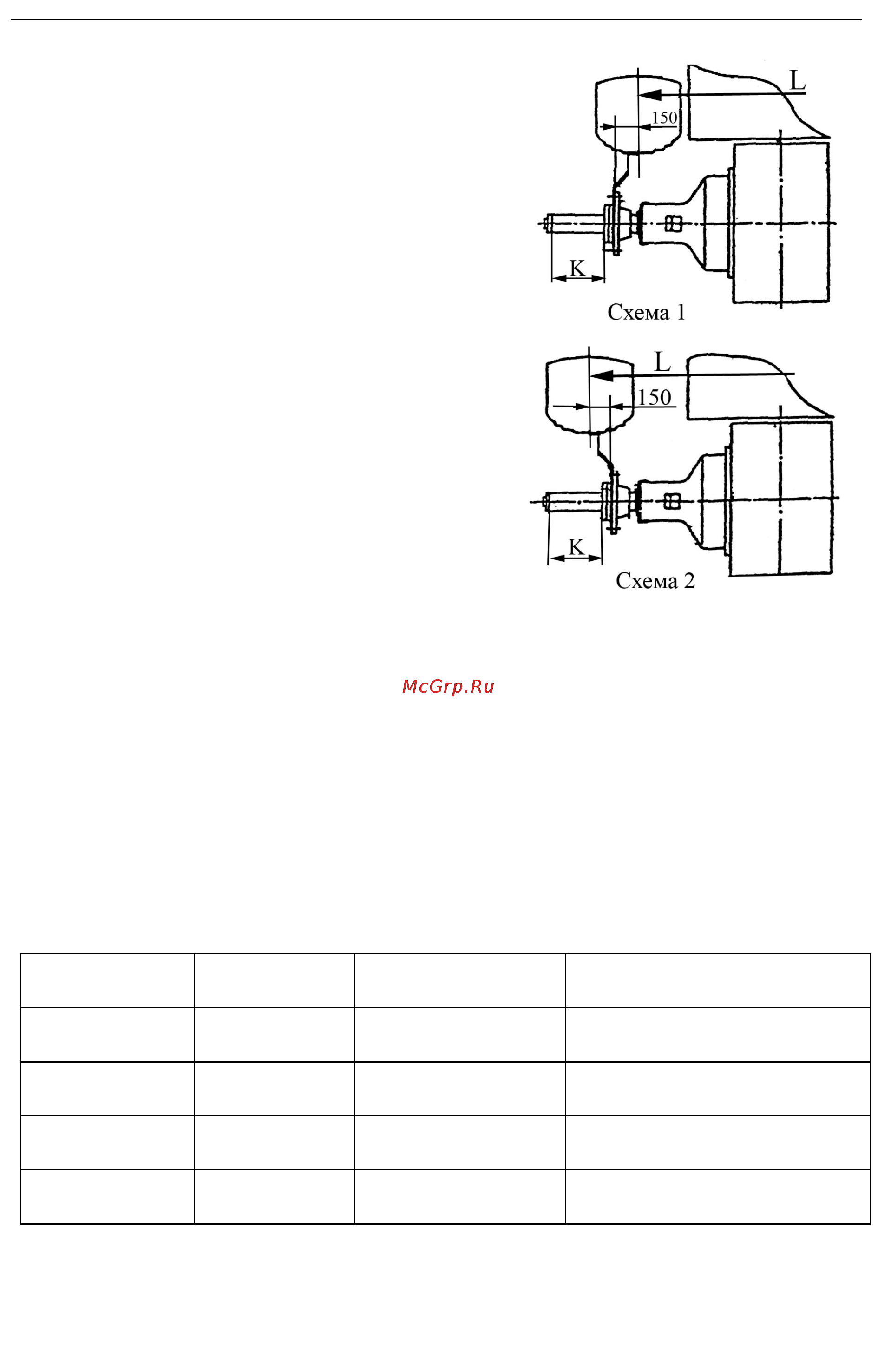

Таблица 5.9-1
Номер схемы
Типоразмер
шин
Размер колеи «L»,
мм
Установочный размер ступицы
К до торца полуоси, мм
1 580/70R42 1780...2120 170…0
2 580/70R42 2404... 2744 170...0
1
620/70R42
650/65R42
1830...2120
1830...2120
145...0
145...0
2
620/70R42
650/65R42
2404... 2744
2404... 2744
145...0
145...0
Если выдвижение вкладышей с помощью демонтажных болтов невозможно, за-
лейте керосин или другую проникающую жидкость в места разъема вкладышей,
выждите некоторое время и затем ввинчивайте демонтажные болты, одновре-
менно постукивая по корпусу ступицы, до полного выдвижения вкладышей.
