БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
201
5.10 ГИДРООБЪЕМНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ (ГОРУ)
Гидрообъемное рулевое управление предназначено для управления поворотом на-
правляющих колес, уменьшения усилия на рулевом колесе при повороте трактора.
ГОРУ состоит из двух насоса-дозатора (2 и 3), крана реверса (1), 2-х дифференци-
альных гидроцилиндров (4), осуществляющих поворот, насоса питания (7) с приво-
дом от дизеля и гидравлической арматуры.
Масляной емкостью является масляный бак 6 с фильтром очистки рабочей жидко-
сти 25 мкм. В системе установлен клапан 5, обеспечивающий работу датчика ава-
рийного давления масла ГОРУ.

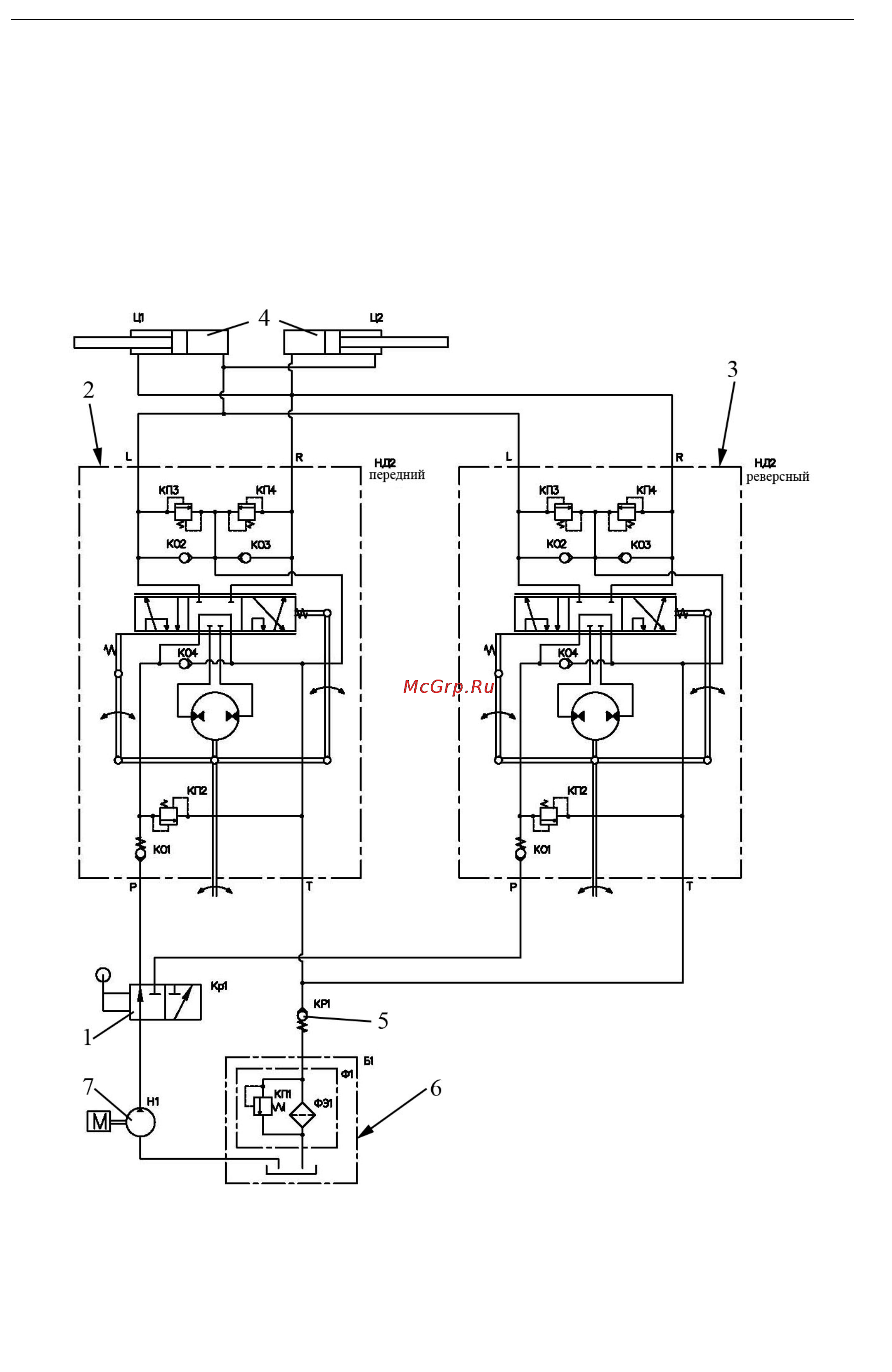

Рис. 5.10-1 Схема гидравлическая принципиальная ГОРУ:
1 – кран реверса (Кр 1); 2 и 3— насос-дозатор(НД2); 4— гидроцилиндры(Ц1 и Ц2); 5
— клапан редукционный (КР1); 6 — маслобак (Б1); 7— насос питания (Н1); ; КО1 —
гидроклапан обратный; КО2, КОЗ — гидроклапаны противовакуумные; КО4 — гид-
роклапан обратный; КП2 — гидроклапан предохранительный; КПЗ, КП4— гидрокла-
паны противоударные; Ф1 —фильтр сливной; ФЭ1 —фильтроэлемент ЭФОМ 635-1-
06; Р — нагнетание; Т — слив; L — левый поворот; R — правый поворот
