БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
205
5.10.3 Маслобак ГОРУ
Маслобак сварной конструкции емко-
стью 15 л. установлен на кронштейне
капота в районе передней стенки ка-
бины. В него вмонтирован сливной
фильтр 1 (рис. 5.10-7) со сменным бу-
мажным фильтроэлементом с тонко-
стью фильтрации 25 мкм. Заливка
масла осуществляется через пробку 3.
Пробка 3 заливной горловины выпол-
нена совместно с предохранительным
клапаном 2 фильтра, который вывора-
чивается вместе с пробкой при залив-
ке масла.
Маслобак снабжен сапуном 4, указа-
телем уровня масла 5, а также шту-
церами для забора и слива масла

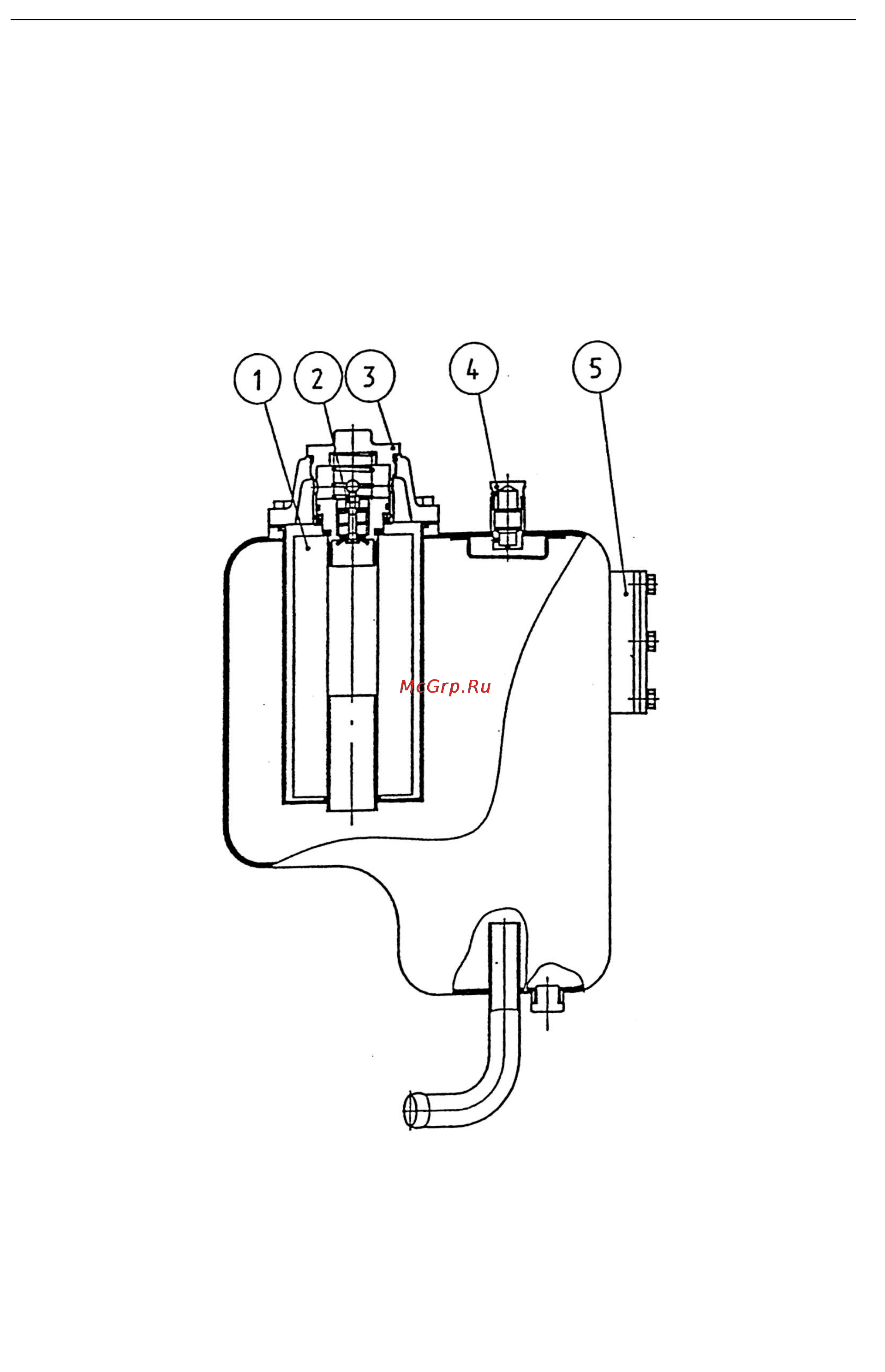

Рис. 5.10-7 Маслобак ГОРУ:
1 – сливной фильтр; 2 – клапан фильтра; 3 – пробка заливной горловины; 4 – са-
пун; 5 – указатель уровня масла
