БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
204
5.10.2 Гидроцилиндр рулевого управления
Трактор комплектуется ПВМ с двумя
гидроцилиндрами 3 и поперечной ру-
левой тягой 4, установленными сзади
ПВМ (см. рис. 5.10-5).
Штоки гидроцилиндров через кониче-
ские пальцы 1 соединены с поворот-
ными рычагами 2 корпусов плане-
тарных колесных ПВМ, а корпуса
гидроцилиндров соединены с прили-
вами, выполненными на корпусе цен-
трального редуктора. В проушинах
корпусов колесных редукторов и в го-
ловках штоков установлены сфериче-
ские шарниры 5, требующие периоди-
ческой смазки через предусмотренные
пресс-масленки 6.

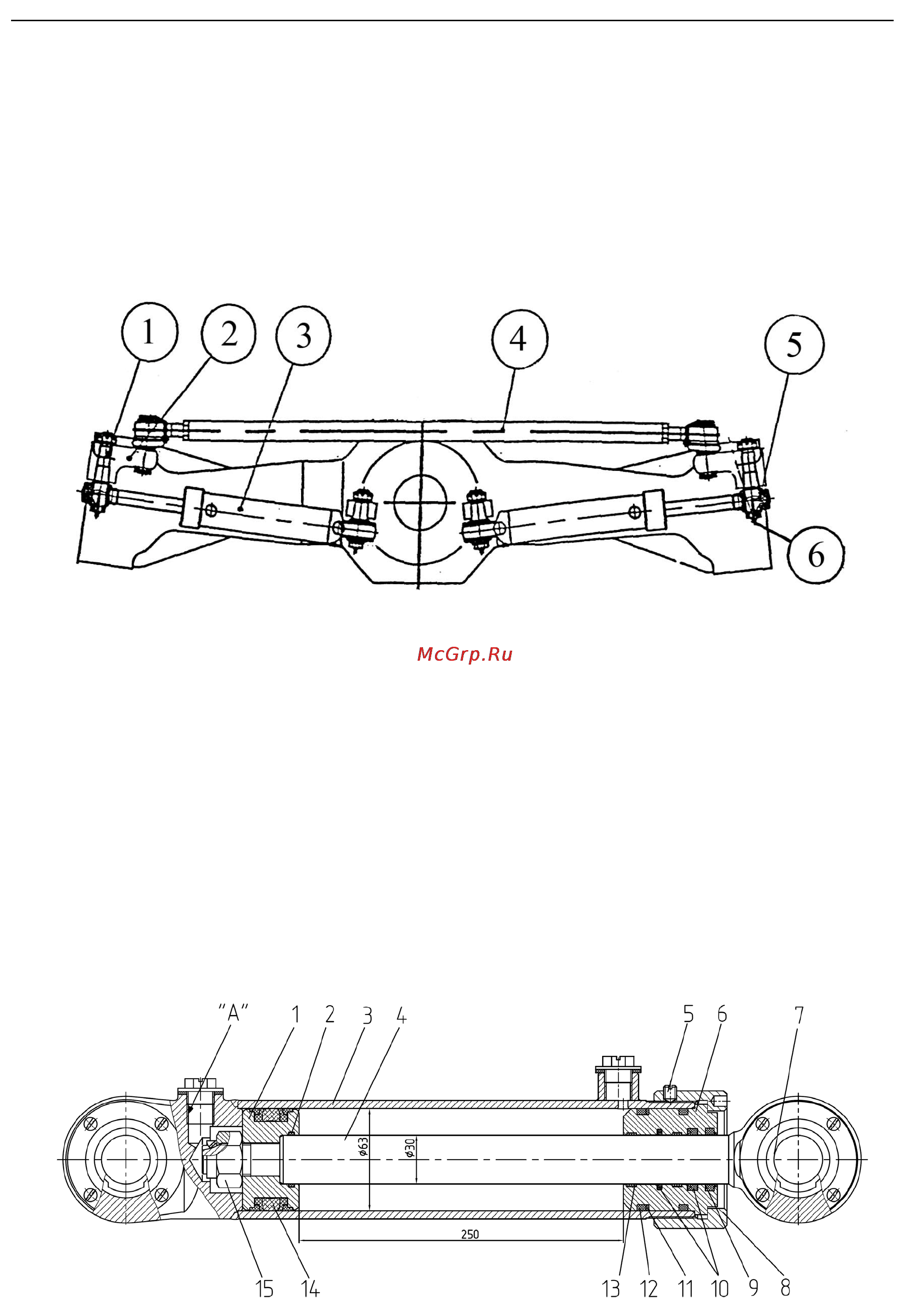

Рис. 5.10-5 ПВМ с двумя гидроцилиндрами в рулевой трапеции
и поперечной рулевой тягой:
1 – конический палец; 2 – рычаг редуктора; 3 – гидроцилиндр; 4 – поперечная ру-
левая тяга; 5 – сферический шарнир; 6 – пресс-масленка
Гидроцилиндр рулевого управления
(рис.5.10-6) состоит из корпуса 3 штока
4, поршня 1, крышки 6, гайки накидной
8. Поршень крепится на штоке гайкой
15, которая стопорится кернением поя-
ска в пазы штока 4. В проушинах кор-
пуса и штока установлены шарнирные
сферические подшипники 7, имею-
щие каналы на внутреннем кольце
для смазки поверхностей трения через
масленку в пальце. В крышке 6 уста-
новлены манжета 9 (грязесъемник),
направляющие штока 13, исключаю-
щие трение штока и крышки, и уплот-
нения штока 10. На поршне установле-
но комбинированное уплотнение 14,
исключающее трение поршня и гильзы
корпуса.
Рис.5.10-6. Гидроцилиндр рулевого управления
1 - поршень; 2, 12 - кольцо уплотнительное; 3 - корпус; 4 - шток; 5 - винт стопор-
ный; 6 - крышка передняя; 7- подшипник сферический; 8- гайка накидная; 9- ман-
жета штока; 10- уплотнения штока; 11- защитное кольцо, 13- направляющая што-
ка, 14- уплотнение поршня; 15- гайка поршня.
