БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
203
5.10.1 Насос-дозатор
Насос-дозатор переднего и реверсного
хода – героторного типа с «открытом
центром» и отсутствием реакции
на рулевое колесо включает в себя
качающий узел I, распределитель II,
обратный клапан 9, два противоудар-
ных клапана 7, предохранительный
клапан 6 и два противовакуумных кла-
пана 8.

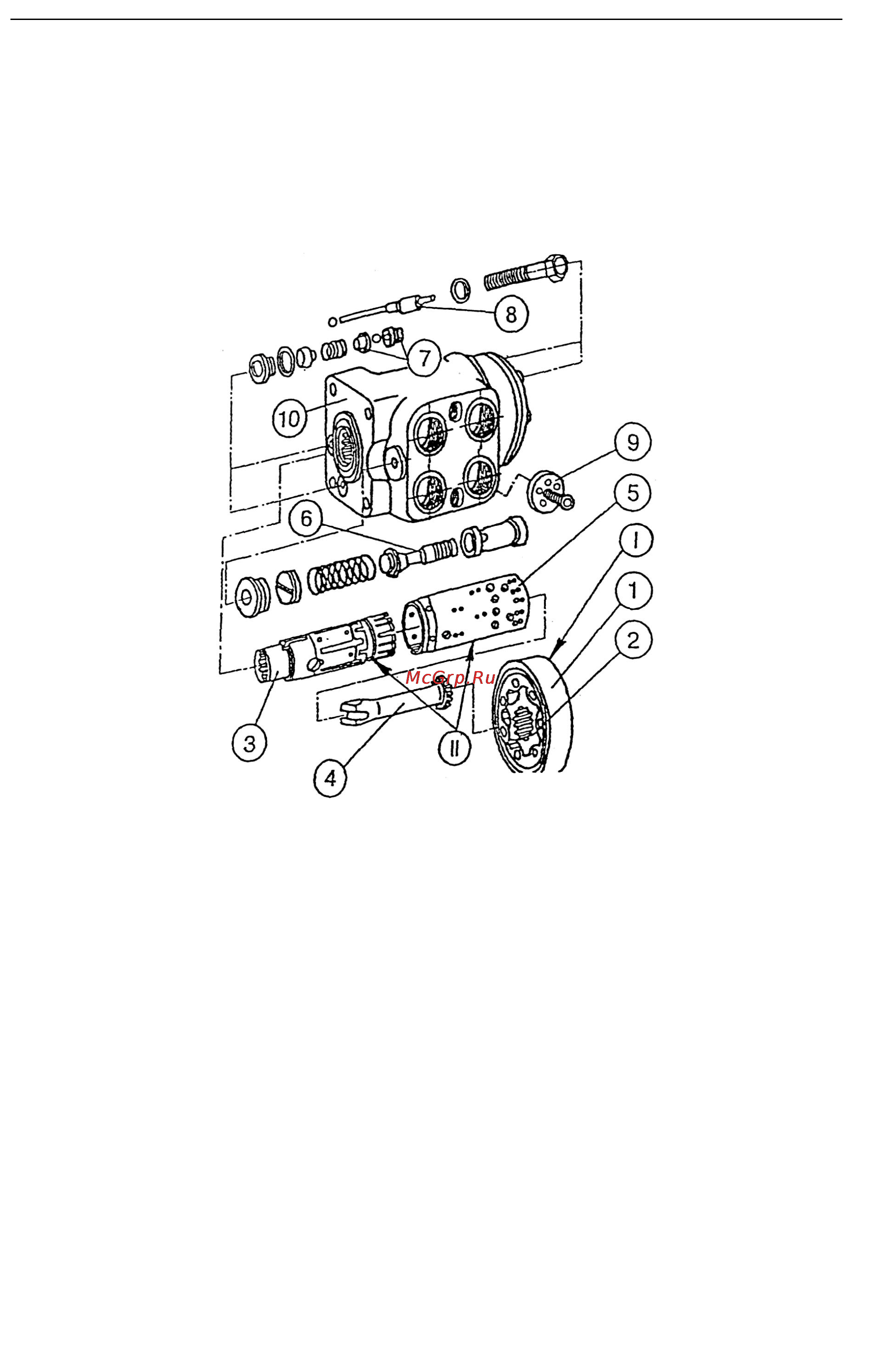

Рис. 5.10-4 Насос-дозатор:
1 — статор; 2 — ротор; 3 — золотник; 4 — приводной вал; 5 — гильза; 6 — предо-
хранительный клапан; 7 — противоударные клапаны; 8 — противовакуумные клапа-
ны; 9 — обратный клапан; 10 — корпус. I — качающий узел; II — распределитель
Героторный качающий узел 1 (рис.
5.10-4) состоит из закрепленного на
корпусе 10 статора 1 и вращающегося
ротора 2, связанного с золотником 3
через приводной вал 4. Распредели-
тель II состоит из корпуса 10, гильзы 5
и золотника 3, соединенного шлицами
с хвостовиком приводного вала руле-
вой колонки.
Предохранительный клапан 6 ограни-
чивает максимальное давление в на-
гнетательной магистрали в пределах
17,5...18,0 МПа (175...180 кгс/см
2
).
Противоударные клапаны 7 ограничи-
вают давление в магистралях цилинд-
ров при ударной нагрузке.
Давление настройки противоударных
клапанов 22...23 МПа (220...230
кгс/см
2
).
Противовакуумные клапаны 8 позво-
ляют обеспечить необходимую подачу
рабочей жидкости в гидроцилиндр в
аварийном режиме и при срабатыва-
нии противоударных клапанов.
