БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
213
5.11.1.2 Привод насоса
Привод насоса (рис. 5.11.1-2) состоит
из корпуса 1, внутри которого установ-
лена вал-шестерня 2, вращающаяся в
двух конических подшипниках. Шлице-
вой конец вал-шестерни соединен с ва-
лом 3, который через шарики 7 и втулку
5, в которую входит хвостовик насоса
8, передает момент на последний.
Запирание шариков осуществляется
муфтой 4, управляемой вилкой 6.
При повороте вилки по часовой
стрелке со стороны рычага 9 вклю-
чения, муфта 4 запирает шарики ме-
жду валом 3 и втулкой 5 и обеспечи-
вая включение насоса.
При повороте вилки 6 против часовой
стрелки шарики под действием цен-
тробежных сил входят в расточку муф-
ты 4 и разъединяют вал 3 и втулку 5,
происходит отключение насоса.

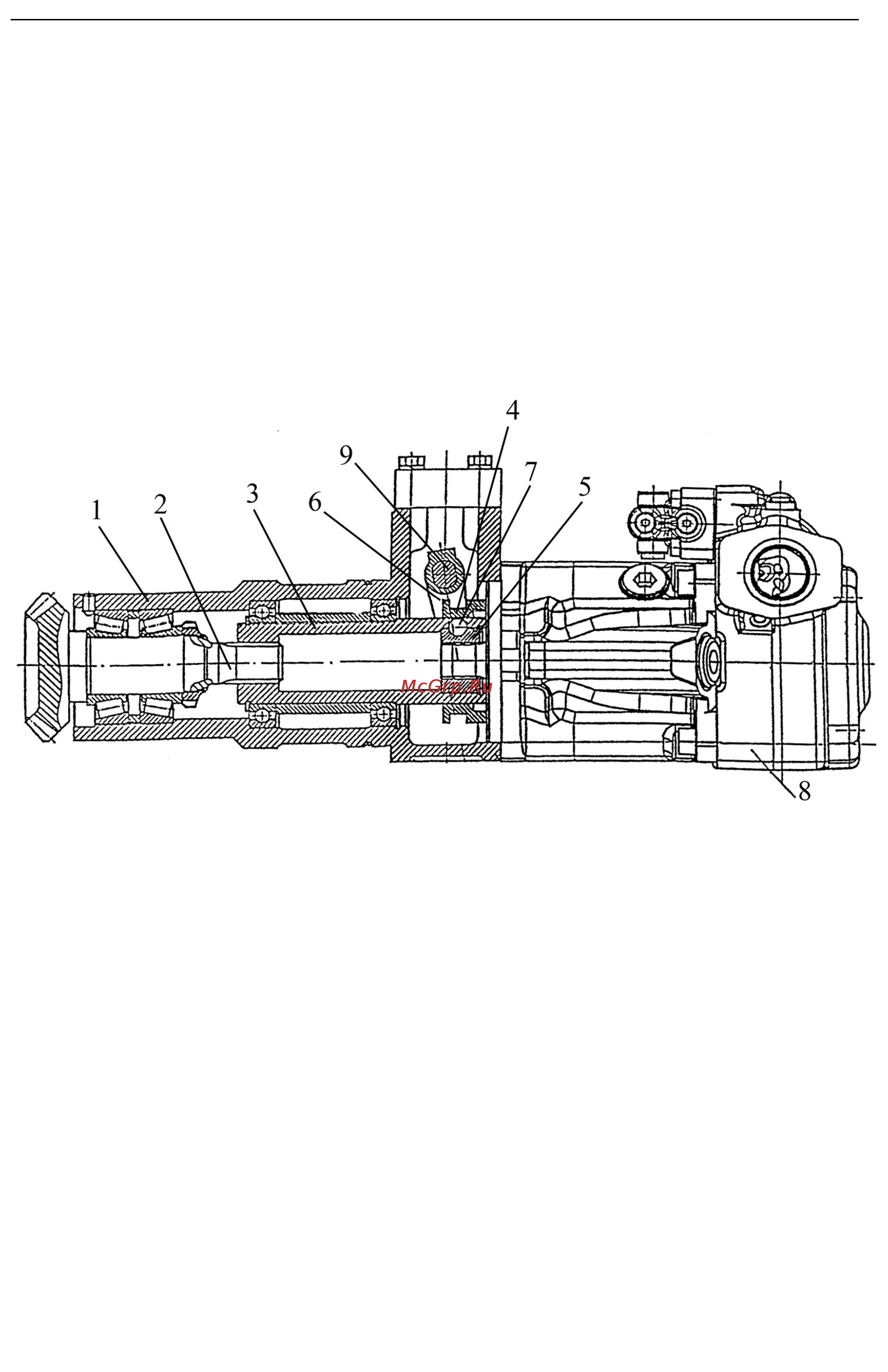

Рис. 5.11.1- 2 Привод насоса:
1 — корпус; 2 — вал-шестерня; 3 — вал; 4 — муфта; 5 — втулка; 6 — вилка; 7 —
шарик; 8 — насос (A10CN045); 9 — рычаг
5.11.1.3 Фильтр
На тракторе насос 2 (рис. 5.11.1-5) ком-
плектуется сменным фильтром 18 фир-
мы «Donaldson» с тонкостью фильтра-
ции 6... 16 мкм и датчиком засоренно-
сти 19 той же фирмы. Сигнал от дат-
чика засоренности выведен на крас-
ную лампочку, расположенную на пра-
вом пульте в кабине водителя. Го-
рящая лампочка свидетельствует о
необходимости замены фильтра. Кон-
троль засоренности (по лампочке)
нужно проводить на прогретой гидро-
системе (≈ при 50°). Нужно помнить,
что засоренность фильтра зависит от
чистоты рабочей жидкости, которая
может загрязняться в процессе заправ-
ки, доливки и агрегатирования с гид-
рофицированными с/х машинами. Для
гидросистем на базе регулируемых на-
сосов рекомендуется использовать ми-
неральные масла типа HLP-46 (летом)
и HLP-32 (зима). Чистота масла по
ГОСТ 17216-2001 должна быть не ниже
13 класса. Рекомендуемая перио-
дичность замены масла ≈ 500 часов
работы.
