Беларус 2522дв Руководство по эксплуатации онлайн [218/399] 142813
![Беларус 2522дв Руководство по эксплуатации онлайн [218/399] 142813](/views2/1156402/page218/bgda.png)
БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
214
5.11.1.4 Распределитель
В качестве распределительного блока
на тракторе установлен блок ZMS 23-
LS включающий 4-ри секции распре-
делителя и регулятор EHR 23-LS. Обо-
значение секций и порядок их распо-
ложения смотри на схемах рис. 5.11.1-1,
5.11.1-1а. Все секции распределителя
имеют регуляторы расхода 21 (рис.
5.11.1-5), которыми следует пользо-
ваться для выбора скорости переме-
щения гидроцилиндров (вращения
гидромоторов) гидроприводов агрега-
тируемых с трактором с/х машин.
Зависимость величины подачи на
выходах секций распределителя от
угла поворота маховичков регулято-
ров представлена на диаграмме
рис.5.11.1-3.

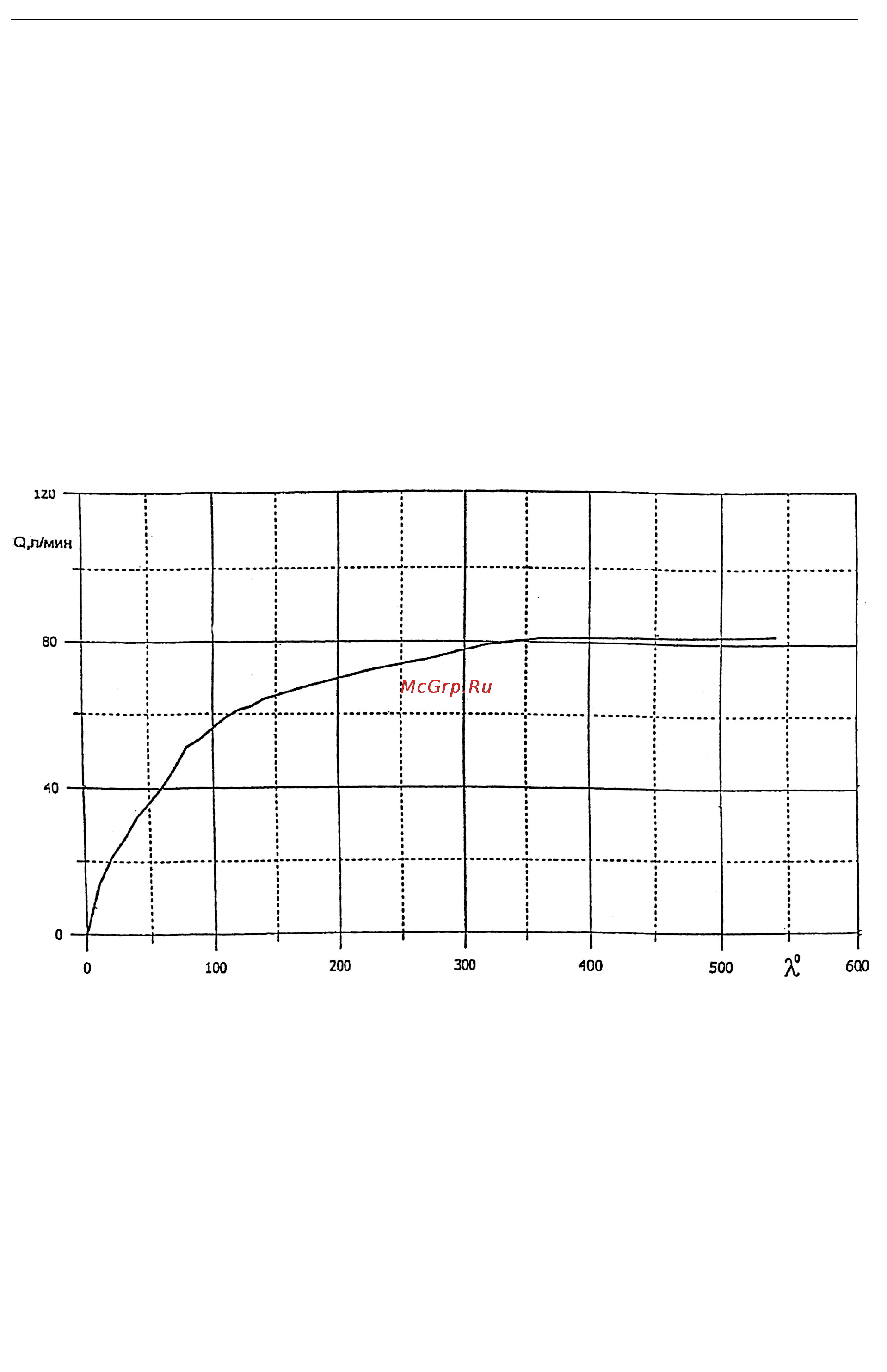

Рис. 5.11.1-3 зависимость подачи насоса от угла поворота маховичка Q=f (
λ
)
