БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 4. Органы управления
46

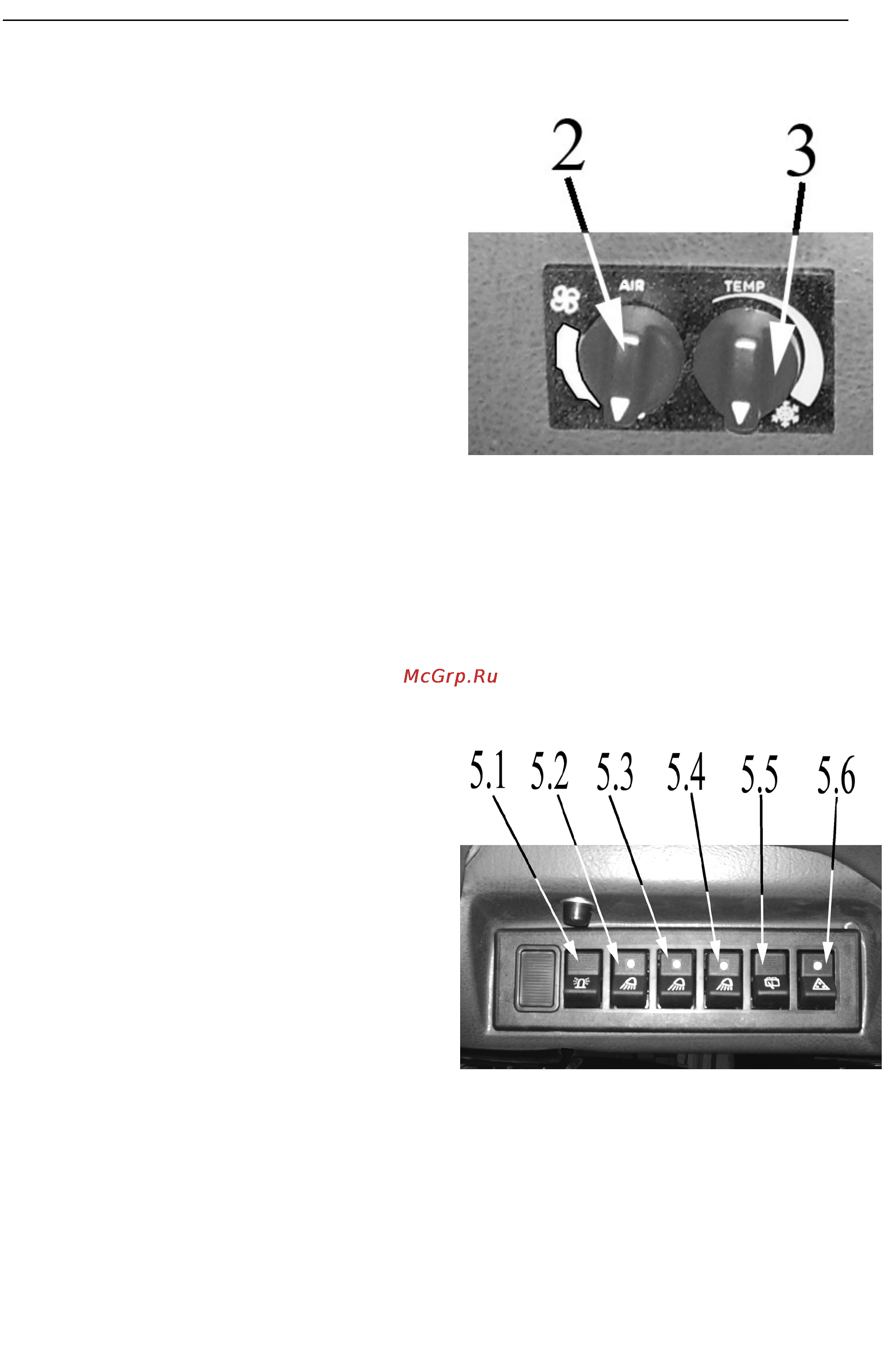

(2) – Регулировка расхода воздуха.
(3) – Выключатель кондиционера.и
регулировка хладопроизводитель-
ности.
С помощью регулятора (2) вы можете
изменять скорость вращения вентиля-
тора. С помощью регулятора (3) можно
изменить температуру выходящего из
дефлекторов холодного и осушенного
воздуха, в режиме кондиционирования.
Поворотные дефлекторы (7), распо-
ложенные в передней части потолоч-
ной панели, позволяют направить по-
ток воздуха в желаемом направлении.
Внимание! Кондиционер воздуха
может работать только при заве-
денном двигателе. Для включения
кондиционера нужно сделать следую-
щее: повернуть выключатель (3) по ча-
совой стрелке на 180°до начала шкалы
голубого цвета. Затем выключатель (2)
повернуть в одно из трех обозначен-
ных положений. Через 3-5 минут вы-
ключателем (3) отрегулировать же-
лаемую температуру в кабине.
Для выключения кондиционера оба
выключателя повернуть против часо-
вой стрелки в положение «О».
Подробно об управлении, работе и об-
служивании кондиционера см. раздел
5.15 Система кондиционирования
воздуха и отопления кабины.
(5) – Блок выключателей содержит:
(5.1) – Выключатель проблескового
маяка
При нажатии на клавишу включается
проблесковый маяк.
(5.2) – Выключатель передних рабо-
чих фар
При нажатии на клавишу включаются
две передние рабочие фары, (распо-
ложенные на крыше) и световой инди-
катор, встроенный в клавишу.
(5.3) – Выключатель первой пары
задних рабочих фар
При нажатии на клавишу включается
первая пара задних рабочих фар и све-
товой индикатор, встроенный в клавишу
(5.4) – Выключатель второй пары зад-
них рабочих фар
При нажатии на клавишу включается
вторая пара задних рабочих фар и све-
товой индикатор, встроенный в клавишу.
(5.5) – Выключатель задних стекло-
очистителя и стеклоомывателя
Включатель имеет три положения:
• «Выключено»;
• «Включен задний стеклоочиститель» —
фиксированное положение;
• «Включен задний стеклоочиститель и
одновременно задний стеклоомыва-
тель» — нефиксированное положение.
(5.6) – Выключатель сигнальных фо-
нарей знака «Автопоезд»
При нажатии на клавишу включаются сиг-
нальные фонари автопоезда и световой
индикатор на клавише.
