БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 4. Органы управления
47

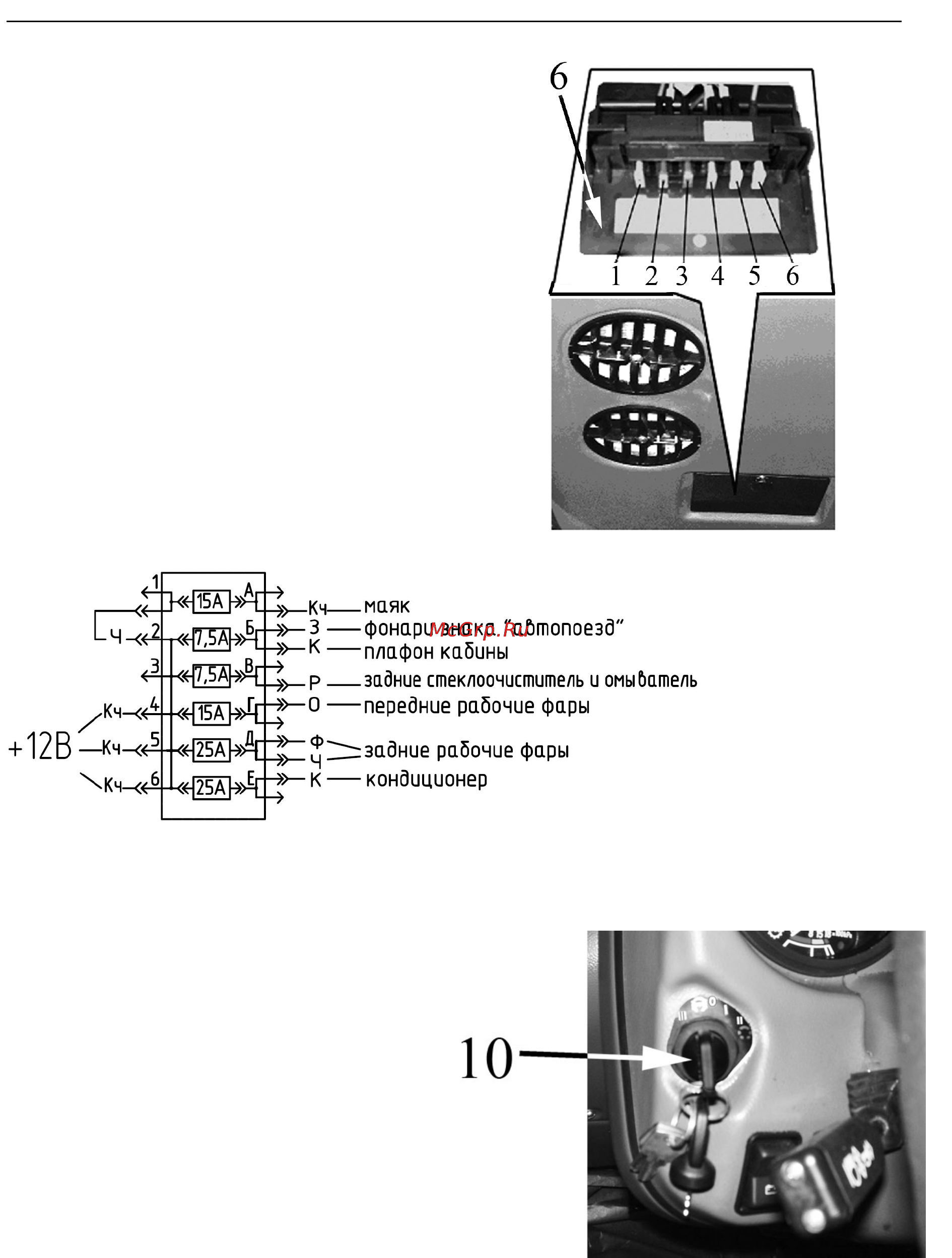

Плавкие предохранители
Под крышкой (6), смонтирован
блок плавких предохранителей.
Шесть плавких предохранителей
защищают от перегрузок следую-
щие электрические цепи:
1. Маяк (15 А)
2. Плафон кабины и фонари зна-
ка «Автопоезд» (7,5 А).
3. Стеклоочиститель заднего
стекла и стеклоомыватель зад-
него стекла (7,5 А)
4. Передние рабочие фары, рас-
положенные на крыше. (15 А)
5. Две пары задних рабочих фар
(25 А)
6. Система кондиционирования и
отопления (25 А)
Расцветка подсое-
диняемых проводов:
З - зеленый,
К - красный,
Кч - коричневый,
О -оранжевый,
Р - розовый,
Ф - фиолетовый,
Ч - черный.
Схема подключения проводов к блоку предохранителей.
Выключатель стартера и прибо-
ров (10)
Имеет четыре положения:
0 – выключено;
I – включены приборы, блок кон-
трольных ламп, свечи накаливания
(если установлены);
II – включен стартер (нефиксиро-
ванное положение);
III – включен радиоприемник (пово-
рот ключа против часовой стрелки).
ВАЖНО!
1. Повторное включение старте-
ра возможно только после воз-
врата ключа в положение «0»
выключателя.
2. Для того, чтобы перевести вы-
ключатель стартера и приборов
в положение «III», необходимо
ключ вдавить в выключатель и
повернуть его против часовой
стрелки.
Подробное описание работы приборов и
систем электрооборудования при раз-
личных положениях ключа выключателя
стартера и приборов см. в разделе 6.2.
Подготовка к пуску и пуск дизеля.
