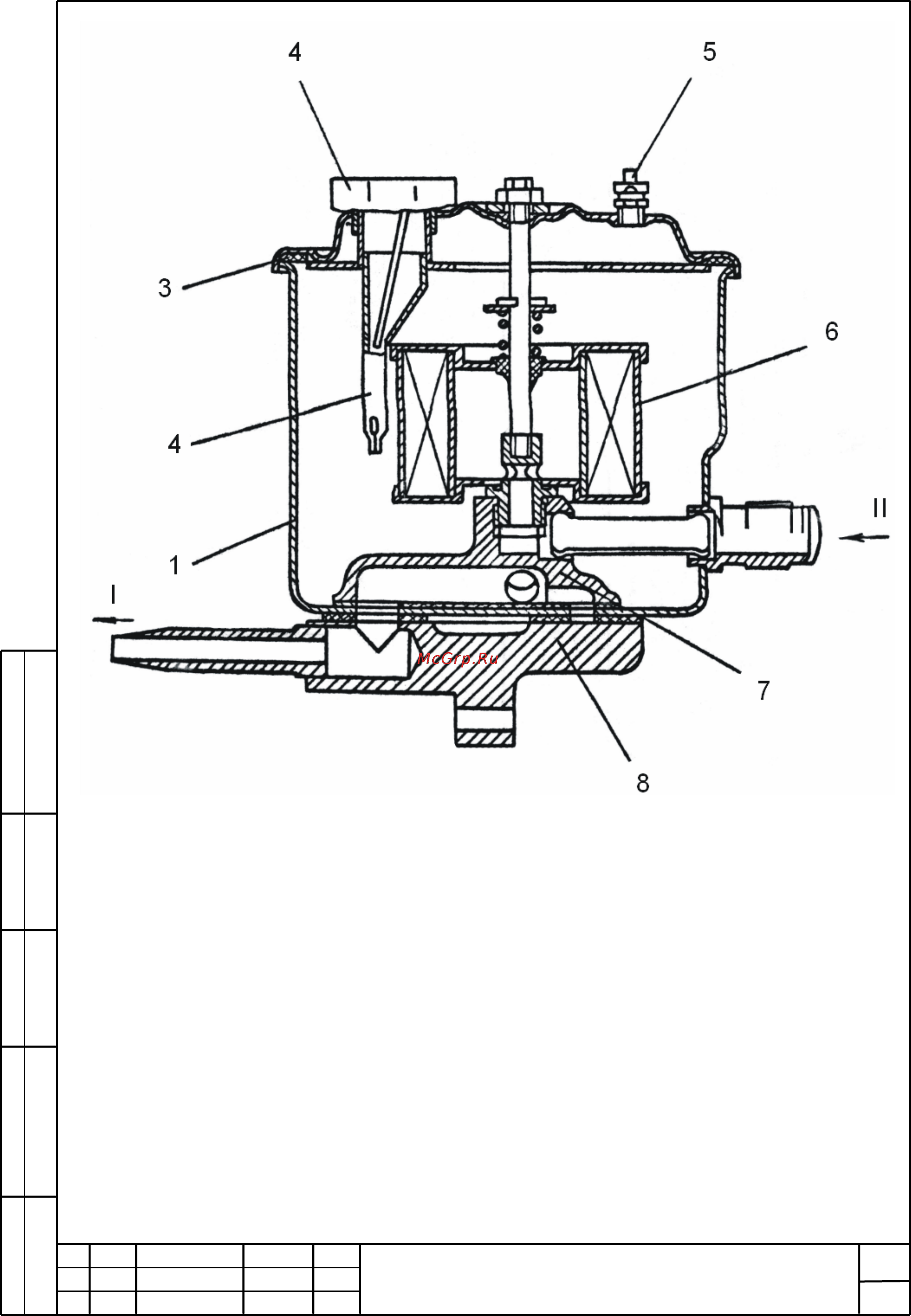

1 – бак; 2 – заливной фильтр; 3 – крышка бачка; 4 – заливная пробка горловины
бака; 5 – предохранительный клапан; 6 – фильтр насоса; 7 – коллектор насоса;
8 – крышка; I – забор в привод рулевого управления; II – слив из привода;
Рисунок 43 - Бак
