6). “Дисплей параметры”
Для выбора дисплея мгновенных параметров коротко нажмите на
кнопку “PARAM”. Существует несколько типов отображения
мгновенных параметров на дисплее МК:
Переключение между типами дисплеев производится коротким нажа-
тием на кнопку “SET”.
Переключение между мультидисплеями одного типа производится
коротким нажатием на или .
Смена одного параметра на другой (настройка мультидисплеев) про-
изводится в “Дисплее установок”.
Вызов “Горячего меню Параметры” производится коротким нажатием
на кнопку “F”.
Выход из “Горячего меню Параметры” производится при нажатии на
кнопку “ESC”.

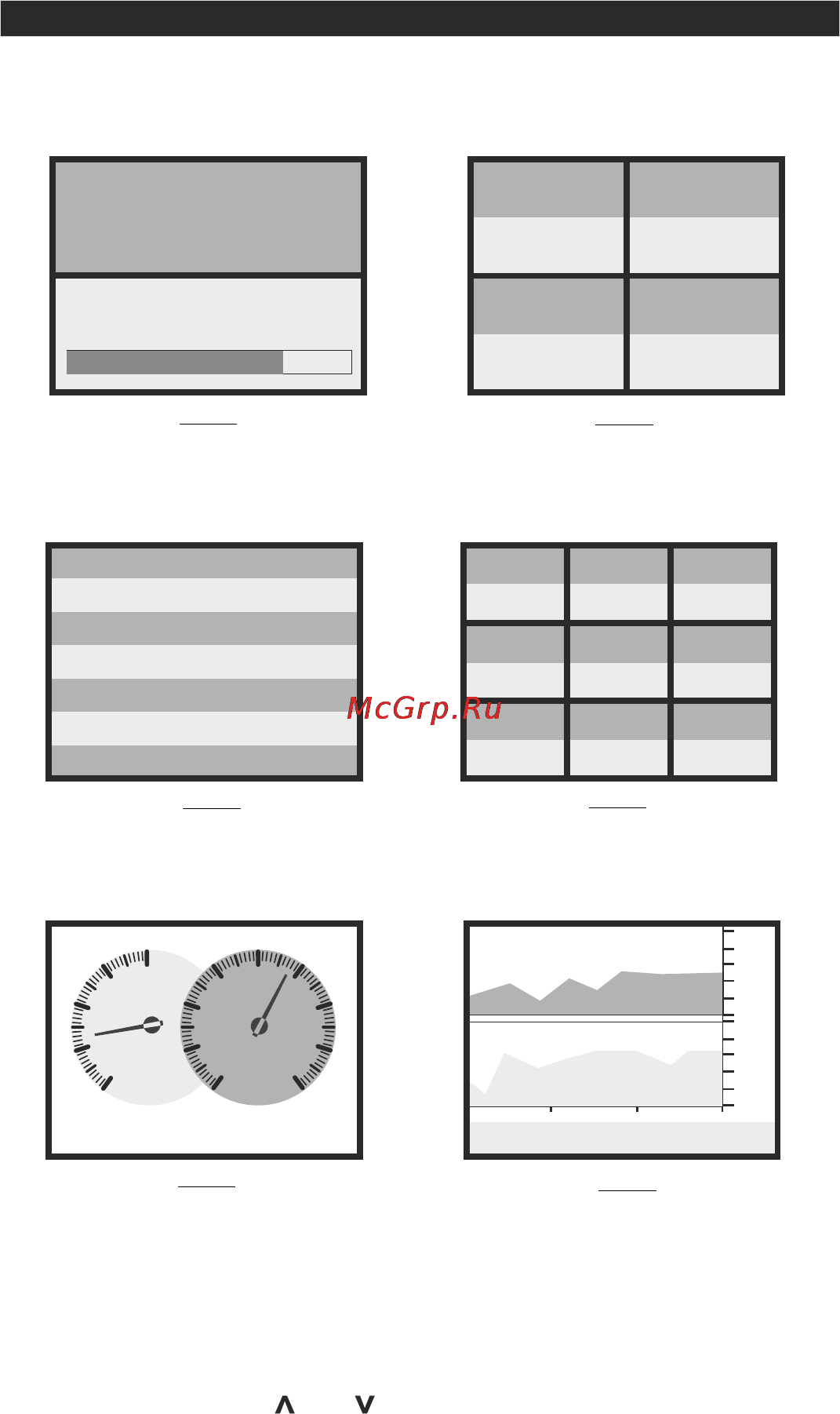

Тип 6
Отображение 1 или 2
параметров в виде графиков.
Количество мультидисплеев: 8
Тип 2
Одновременно отображается
4 параметра (мультидисплей).
Количество мультидисплеев: 6
Тип 3
Одновременно отображается 7
параметров (мультидисплей).
Количество мультидисплеев: 4
Тип 1
Отображается 1 параметр и, в
некоторых случаях, линейный
график его изменения.
Тип 4
Отображается 9 параметров
(мультидисплей).
Количество мультидисплеев: 3
Тип 5
Одновременно отображается
2 параметра в виде стрелоч-
ных указателей.
Количество мультидисплеев: 8
92
ТОЖ двигателя, гр
0
120
12:14
Время
99
Скорость
км/час
7.5 31
Расход
л/100
Бак
литры
Впрыск, мс
ТОЖ двигат
Р. возд.
Обороты двиг
Дроссель,%
Напряж. ДК1, В
Темп. ВК, град
3.25
84
13
780
21
0.18
46
6.9
Расход
л/100
5.6 99
0:30 50.8 204
13.1 41 501
Расход/П
л/100
Скорость
км/час
Время/Поез. Пробег/Поез.
км
Стоим/Поез.
У.е.
Напр.АКБ
Вольты
Остаток бака
литры
Прогн.проб.
км
0
2
4
6
8
0
3
6
9
12
15
18
21
24
Обороты
х1000
Напр. АКБ
Вольты
8000
0
24
0.0
2360
Обороты, об/мин
14,3
Напр. АКБ, В
1с 1с
12:41:08 12:42:35 12:44:02
-16-
