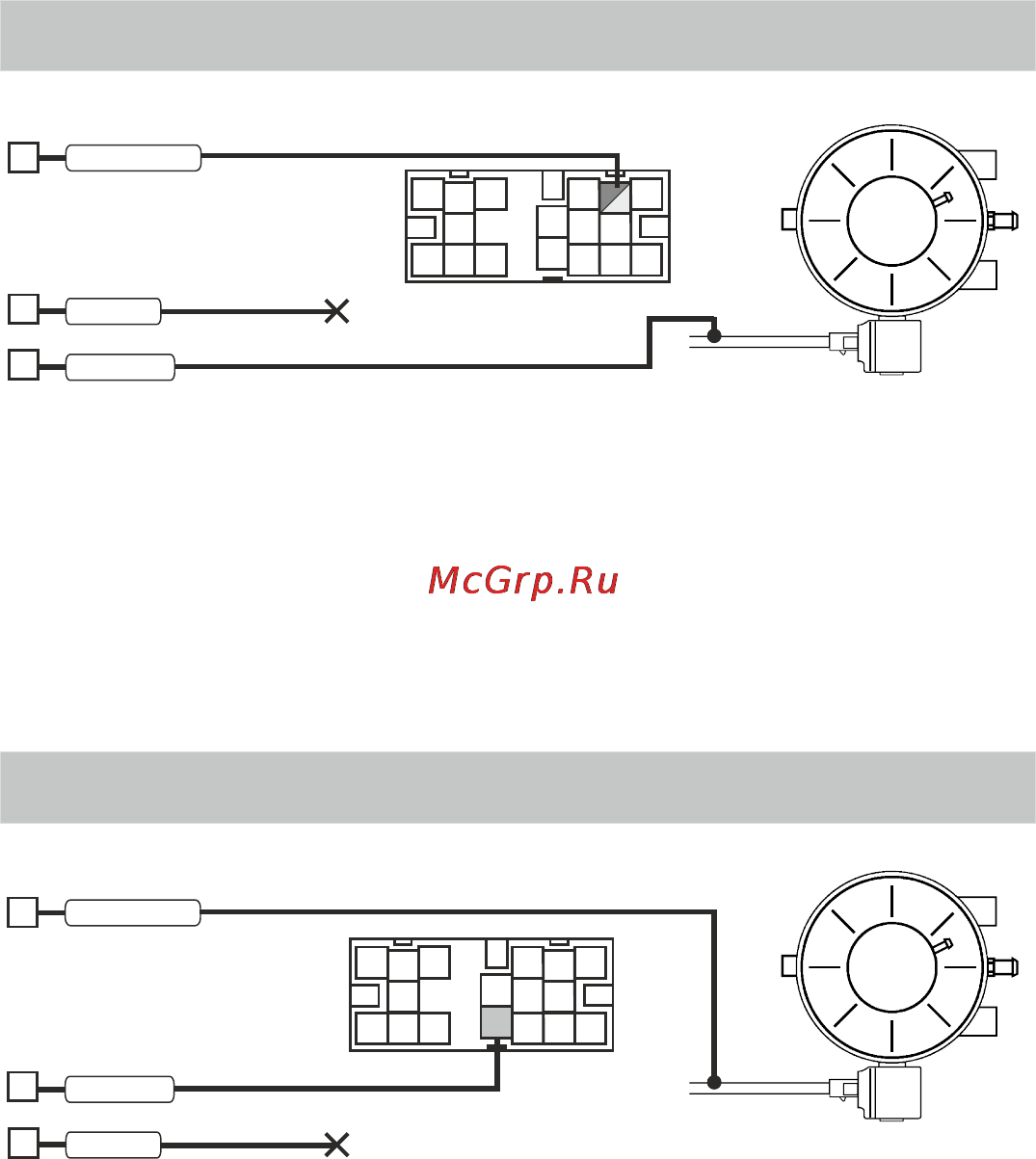

4.2. Схема подключения для режима “Газ / Бензин” с
использованием провода “Зажигание”
Для активации режима “Газ / Бензин” в “Дисплее установок - Источники” следует произвести
настройки:
Замок - Вирт.
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Заж
Внимание! При данном способе подключения возможно использование только виртуального
замка зажигания:
Дисплей установок - Источники - Замок - Вирт.
В инструкции предложена схема подключения МК к источнику +12В клапана газа. Допускается
также подключение МК к любому другому источнику +12В, напряжение на котором появляется
при переключении на газовое топливо (например, к переключателю вида топлива) согласно
схемы газового оборудования, установленного на автомобиль.
Внимание! При использовании режима “Газ / Бензин” управление включением ближнего
света фар невозможно, провод “Ближний свет” необходимо заизолировать.
+12В клапана газа
клапан газа
газовый редуктор
колодка выключателя наружного освещения
вид со стороны проводов
6
5
A B
D
2
1
C
E
3
4
габариты
ближний свет
2
1
5
желтый
синий
коричневый
4.3. Схема подключения для режима “Газ / Бензин” с
использованием провода “Габариты”
колодка выключателя наружного освещения
вид со стороны проводов
6
5
A B
D
2
1
C
E
3
4
зажигание
2
1
желтый
коричневый
клапан газа
газовый редуктор
+12В клапана газа
Для активации режима “Газ / Бензин” в “Дисплее установок - Источники” следует произвести
следующие настройки:
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Габ
Внимание! При данном способе подключения не будут работать предупреждения о
невыключенных габаритах и невключенном ближнем свете фар. Управление
яркостью дисплея возможно только вручную или по времени.
Настройки для управления яркостью дисплея производятся из “Дисплея установок -
Дисплей”.
Ручная регулировка яркости дисплея:
Упр.яркостью - Откл.
Яркость/День - 0...4
Автоматическая регулировка яркости дисплея по времени:
Упр. яркостью - Время
Яркость/День - 0...4
Яркость/Ночь - 0...4
День - время переключения яркости в уровень “Яркость/День”
Ночь - время переключения яркости в уровень “Яркость/Ночь”
В инструкции предложена схема подключения МК к источнику +12В клапана газа. Допускается
также подключение МК к любому другому источнику +12В, напряжение на котором появляется
при переключении на газовое топливо (например, к переключателю вида топлива) согласно
схемы газового оборудования, установленного на автомобиль.
Внимание! При использовании режима “Газ / Бензин” управление включением ближнего
света фар невозможно, провод “Ближний свет” необходимо заизолировать.
не используется
ближний свет
5
синий
не используется
-7-
