-5-

Внимание! перед началом работ отключите АКБ!

1. Извлеките декоративные заглушки (1.1) и (1.2) и выверните

находящиеся под ними саморезы.

2. Выверните саморезы (2), находящиеся над комбинацией приборов.

3. Извлеките пластиковый щиток панели приборов, начиная с правой

стороны. Аккуратно отсоедините колодки проводов от переключателей,

запомнив их последовательность.

4. Извлеките декоративную заглушку (3) из щитка панели приборов. Для

автомобилей с ABS и SRS - извлеките блок контрольных ламп (3) и

отсоедините 5-контактный разъем.

5. Проложите соединительный шлейф МК внутри панели от места

установки декоративной заглушки (3) к колодке диагностики (5).

6. Проведите шлейф от места установки заглушки (3) в место установки

заглушки (1.1), как показано на рис. 2.

1.2

1.1

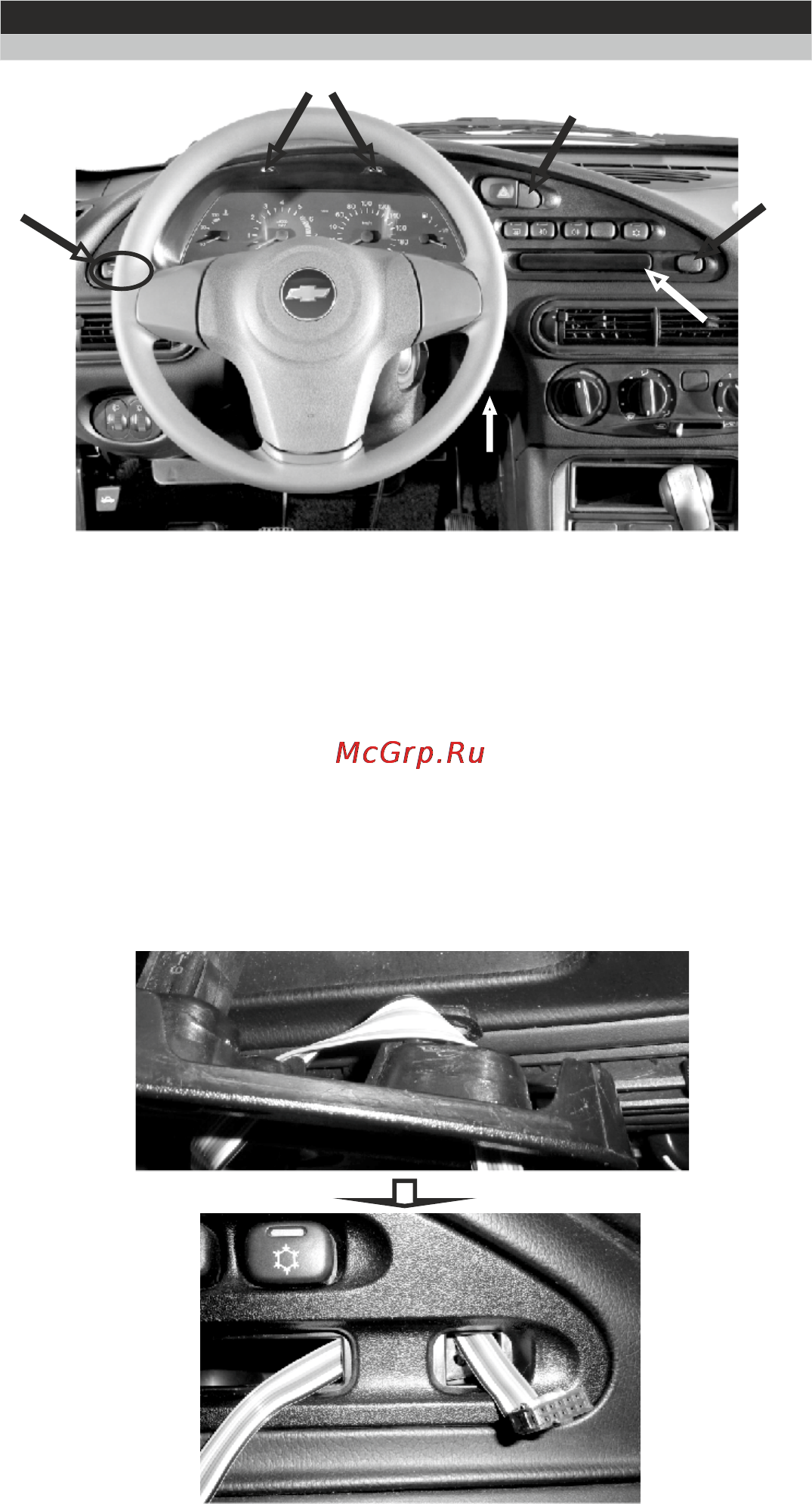

Рис. 1. Приборная панель Chevrolet-NIVA

Рис. 2. Порядок укладки шлейфа.

4). Информация по подключению

4.1. Порядок подключения.
