Multitronics TC 50GPL Инструкция по подключению онлайн
Шаг 1
Шаг 2

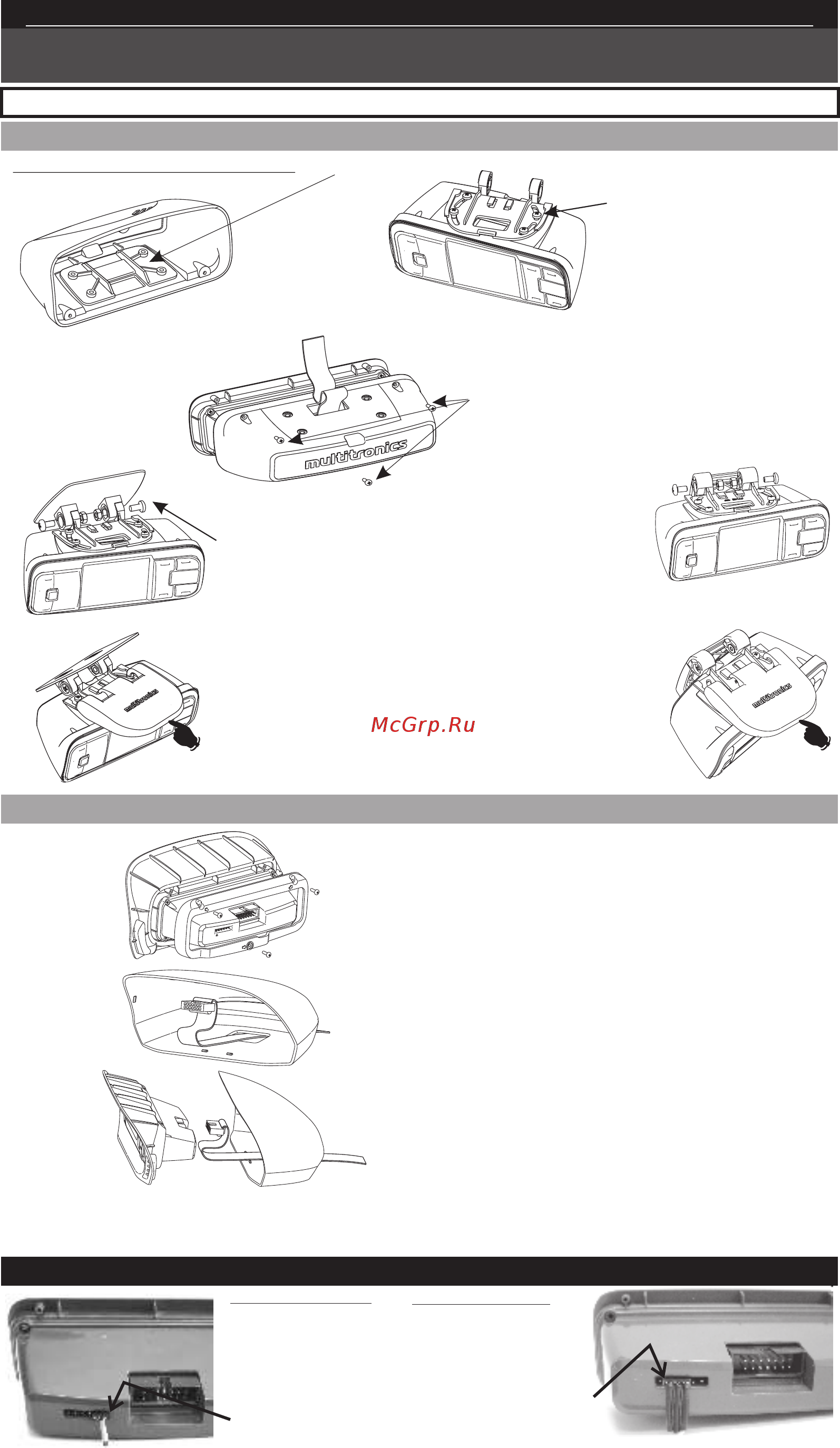

1. Установить пластину в корпус кожуха .
3. Провести интерфейсный шлейф (опционально
шлейф парктроника) через окно в пластине узла
крепления и через окно в корпусе МК, и вставить
разъём в блок МК.
4. Вставить блок МК в корпус и привинтить тремя
саморезами.
Шаг 3
2. Наживить четырьмя
саморезами собранный
МК к пластине
поворотного узла
крепления.
Шаг 4
Шаг 5
5. Наживить двумя винтами
с гайками основание
поворотного узла крепления
к пятке узла крепления.
6. Определить место крепления МК на лобовом стекле
или на “торпедо”
поперечный наклон корпуса, так чтобы экран был
направлен на водителя, затем затянуть все крепления.
7. Одеть крышку, задвинув её в указанном направлении.
. При выборе места приклейки МК
учитывайте возможность доступа к обоим винтам М4
поворотного крепления (см. п.5) для обеспечения
возможности демонтажа. Отрегулировать продольный и
Шаг 4а
Шаг 5а
5а. Наживить двумя винтами с
гайками основание
поворотного узла к
кронштейну крепления на
“торпедо”.
Установка бортового компьютера Multitronics VC731, VG1031UPL / GPL
1. Собрать основной модуль МК с передней вставкой корпуса,
для чего: вставить модуль во вставку, установить прижимную
рамку и привинтить тремя винтами.
2. Провести шлейф в окно в корпусе МК.
3. Присоединить шлейф к блоку МК и закрыть корпус.
Шаг 1
Шаг 2
Шаг 3
Шаг 4
4.1 Обезжирить место приклейки, приклеить МК с помощью прилагаемой двусторонней ленты.
4.2 Проложить интерфейсный шлейф и шлейф парктроника (опционально) под обшивками,
подключить МК согласно электрической схеме.
Установка бортового компьютера Multitronics TC 750, TC 50UPL / GPL
Подключение парковочного радара Multitronics (опция)
Multitronics PU-4TC
Подключение к двум
крайним контактам
дополнительного
разъема МК
(сигнальный провод -
контакт №6).
Маркированная сторона
разъема парктроника
должна быть обращена
в сторону основного
разъема МК.
Multitronics PT-4TC
Подключение к трем
контактам
дополнительного разъема
МК (2, 3, 4 контакты,
считая слева).
Маркированная сторона
разъема парктроника
должна быть обращена к
краю МК.
Установка и подключение бортовых компьютеров Multitronics
Установка и подключение Multitronics VC731, TC 750, VG1031UPL, VG1031GPL,
TC 50UPL, TC 50GPL
-1-
При подключении 2-х парковочных радаров одновременно (спереди и сзади) шлейфы соединяются параллельно
(провод к проводу). Допускается одновременное подключение парктроников только одной модели, например
совместная работа PT-4TC и PU-4TC невозможна.
Внимание! Запрещается установка МК ближе 20 см от приемопередатчика (RF-модуля) сигнализации!
Содержание
- Внимание запрещается установка мк ближе 20 см от приемопередатчика rf модуля сигнализации 1
- Подключение парковочного радара multitronics опция 1
- Установка бортового компьютера multitronics tc 750 tc 50upl gpl 1
- Установка бортового компьютера multitronics vc731 vg1031upl gpl 1
- Установка и подключение multitronics vc731 tc 750 vg1031upl vg1031gpl tc 50upl tc 50gpl 1
- Установка и подключение бортовых компьютеров multitronics 1
- Шаг 1 1
- Шаг 2 1
- Шаг 3 1
- Шаг 4 1
- Шаг 4а 1
- Шаг 5 1
- Шаг 5а 1
- 12в акб масса внимание при подключении к а м 16 контактного разъема obd 2 указанные выше контакты в 7 контактом переходнике подключать запрещено 2
- Без резистора r1 5 ком бортовой компьютер работать не будет в некоторых случаях необходимо установить резистор r2 1 ком не входит в комплект 2
- Внимание подключение прибора следует производить при отключенной аккумуляторной батарее 2
- Дополнительные возможности мк при подключении опциональных цепей 1 контакт включение режима физический замок зажигания мк будет включаться при включении зажигания автомобиля в режиме виртуальный замок зажигания включение происходит после пуска двигателя 2 контакт функции переключение яркости день ночь предупреждение о невыключенных габаритах предупреждение о невключенном ближнем свете 3 контакт в случае если параметр остаток топлива в баке по протоколу диагностики не передается подключение данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке режим бак дут 4 контакт переходника отображение параметра время впрыска непосредственно с форсунки автомобиля в случае если параметр не поддерживается в выбранном протоколе диагностики 2
- Дублирующиеся контакты в разъемах к линия l линия j1850 2
- Назначение проводов 2
- Подключение в универсальном режиме 2
- Подключение к а м nissan до 2000 г в протокол consult 1 2
- Подключение к автомобилям с разъемом obd 2 простое подключение 2
- Подключение при наличии 16 контактного разъема диагностики 2
- Подключение при наличии разъема диагностики consult 1 2
- Порядок подключения 2
- Соединить 2
- 2 3 4 5 12 11 10 9 8 7 6 3
- В автомобиле применяется 1 из указанных разъемов 3 или 5 контактный в 5 контактном разъеме к линию подключать только к одному контакту к 4 или 5 3
- В машине присутствует только 16 контактный разъем диагностики либо 16 12 разъемы 12 контактный разъем не используется вариант 1 разъем диагностики мк соедините с разъемом диагностики а м вариант 2 в разъеме диагностики а м предварительно установите перемычку между 1 и 4 контактами возможно моргание контрольных ламп других систем автомобиля abs esp состояние трансмиссии и др это указывает о нахождении эбу автомобиля в режиме диагностики и не свидетельствует о наличии неисправности указанных систем после этого соедините разъемы диагностики мк и а м на некоторых автомобилях требуется установить дополнительный резистор r1 1 ком не входит в комплект между 5 и 6 контактами в разъеме переходника вариант 3 в машине присутствует 2 разъема диагностики информация считывается с 12 контактного разъема в разъеме диагностики а м предварительно установите перемычку между 1 и 4 контактами возможно моргание контрольных ламп других систем автомобиля abs esp состояние трансмиссии и др это указывает о нахо 3
- Контакт к линии бортового компьютера необходимо соединить с контактом vf1 диагностического разъема dlc1 под капотом или vf1 eng диагностического разъема dlc2 в салоне если в авто установлены оба разъема то контакт те2 в разъеме dlc1 может отсутствовать 3
- Минимальное подключение 3
- Минимальное подключение опциональные цепи подключения 3
- Надежно перемкните контакты te2 e1 в диагностическом разъеме dlc1 при правильном подключении лампа checkengine начинает часто моргать при включении зажигания 3
- Опциональные цепи подключения 3
- Подключение к honda с 3 или 5 к разъемом протокол honda 3
- Подключение к а м suzuki нет контакта 7 протокол suzuki 3
- Подключение к автомобилям mitsubishi протоколы mitsu 1 3
- Подключение к автомобилям toyota до 1998 г протокол tobd1 3
- Подключение при наличии 12 контактного разъема диагностики 3
- Подключение при наличии 16 контактного разъема диагностики или 16 12 3
- Контактный разъем переходника вид со стороны подключения дополнительных проводов 4
- Контактный разъем переходника вид со стороны подключения шлейфа 4
- Кроме микас 12 4
- Подключение lada granta 4
- Подключение ваз 2110 европанель лада калина лада приора 4
- Подключение к а м газель евро 3 и а м уаз патриот евро 3 4 4
- Подключение к а м газель с блоком управления cummins 4
- Подключение к автомобилям ва 4
- Подключение к автомобилям газ до 2008 г в евро 2 4
- Подключение самара 2 и ваз 2110 обычная панель 4
- Подключение шеви нива 4
- Простое подключение 4
- Подключение к двухтопливному эбу микас 12 5
- Подключение с использованием провода габариты 5
- Подключение с использованием провода датчик скорости 5
- Подключение с использованием провода замок зажигания 5
- Работа с газовым оборудованием режим газ бензин 5
- Только для протокола м12 5
