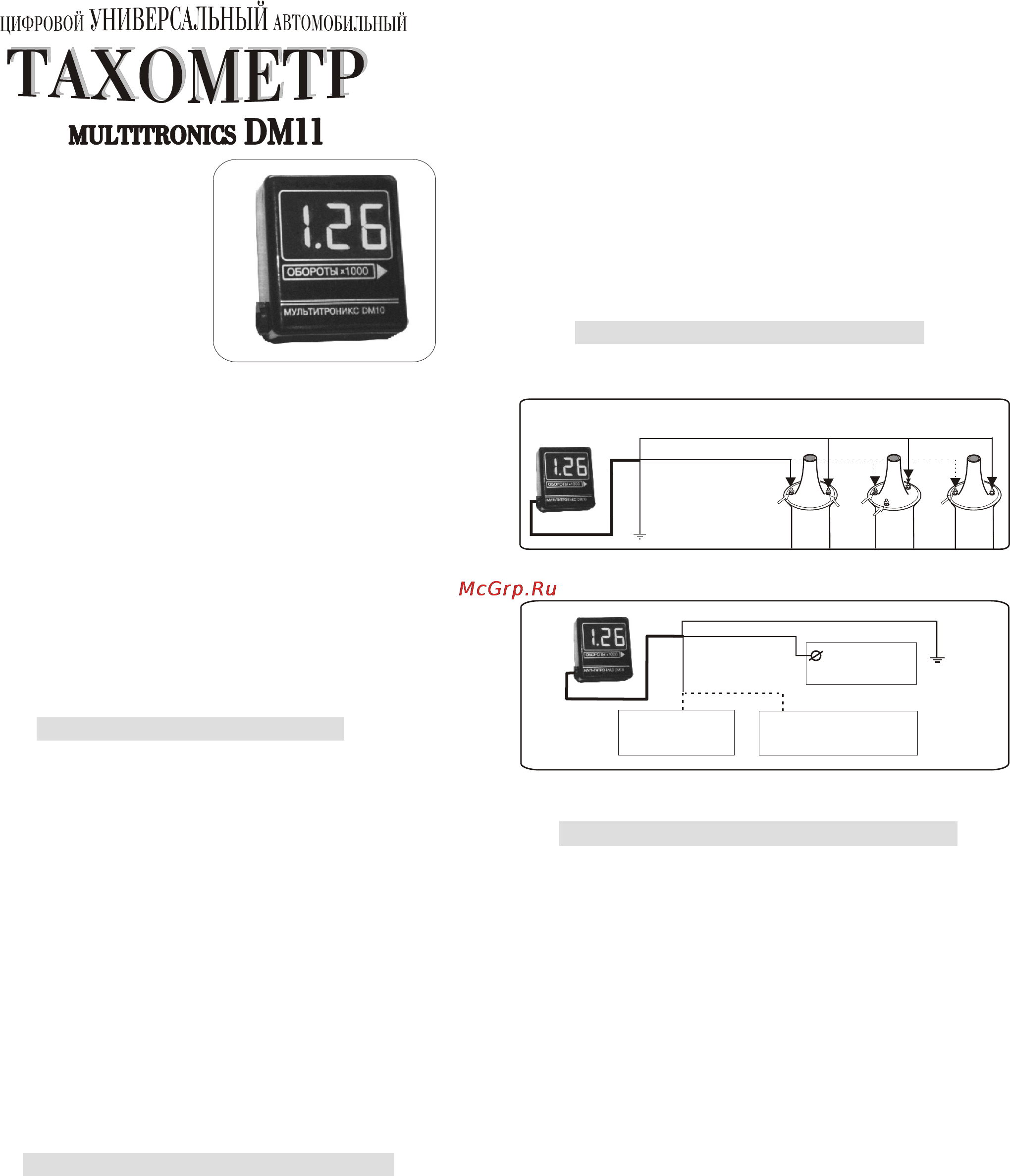

ООО М Электронике ЦИФРОВОЙ УНИВЕРСАЛЬНЫЙ АВТОМОБИЛЬНЫЙ ТАХОМЕТР MULTTTRONICS DM11 ПРОИЗВЕДЕНО В РОССИИ 1 ТЕХНИЧЕСКИЕ ДАННЫЕ I Напряжение питания от 8 до 16 В 2 Потребляемый ток не более 100 мА 3 Диапазон измерения оборотов 10 9990 об мии 4 Погрешность измерения для X Y классика дизель при оборотах менее 3000 об мии 10 оборотов свыше 3000 об мии не более 5 5 Диапазон измеряемых частогзпш 0 033 33 Герц шах 2 97 2970 Герц 6 Возможные значения коэффициента коррекции обо ютов классика умножить на Х 1 9 поделить на У 1 9 классика поделил па д есятичное число Х У 1 1 9 9 Провод белого жёлтого цвета подключите к клемме катушки зажигания соединенной с меха изческим прерывателемили электронной системой зажигания для дизельного двигателя к W выходу генератора использовав прилагаемую клемму В случае установки прибора на автомобиль оборудованный нештатной системой зажигания тиристорной многоискровой и т п соединение белого жёлтого провода осуществляется к прерывателю или выходу датчика Холла Провод зеленого цвета присоединяется к массе автомобиля Провод красного цвета подключите к цепи на которой появляется 12 вольт после включения зажигания Ниже прилагаются некоторые варианты установки для различных моделей машин 4 СХЕМА ПОДКЛЮЧЕНИЯ ПРИБОРА Для бензинового двигателя Для дизельного двигателя 7 Диапазон рабочих температур окружающей среды от 30 до 40 градусов 2 ОБЩИЕ СВЕДЕНИЯ Мультитроникс ОМ 11 относится к новому поколению цифровых приборов на основе микропроцессора и рассчитан для работы на автомашинах с любым двигателем внутреннего сгорания а так же для работы на автомашинах с дизельным двигателем имеющим генератор с W выходом Учитывая что прибор имеет программируемый и энергонезависимый коэффициент пересчета оборотов возможно применение его для индикации оборотов любого типа двигателя при обеспечении указанных в 11 1 технических характеристик Он позволит вам точно отрегулировать обороты холостого хода выбирать оптимальные режимы движения и переключения скоростей Прибор рассчитан на работу с любыми системами электромеханического и электронного зажигания Режим усреднения показаний позволяет более точно выставить обороты холостого хода для старых неравномерно работающих двигателей показания которых на холостом ходу сильно меняются Прибор имеет энергонезависимую память установленных режимов работы коэффициента оборотов режимов усреднения и яркости позволяющую сохранять установленные параметры после отключения питания 3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА Выберите наиболее удобное место для установки прибора на передней части приборной панели торпеде рулевой колонке Тщательно очистите место установки от грязи протрите спиртом после чего наклейте прибор на это место предварительно сняв защитную бумагу Выведите провода в подкапотное пространство 5 ПОДГОТОВКА К РАБОТЕ II РАБОТА Подключите прибор в соответствии с разделом 3 настоящей инструкции Включите зажигание Запустите двигатель При необходимости скорректируйте коэффициент измерения оборотов в соответствии с разделом 6 При измерении оборотов двигателя нокашния дисплея необходимо умножать па 1000 т е _ 1 26 соответствует 1260 об мин Измеряемый параметр индицируется на дисплее прибора При необходимости коротким нажатием на кнопку выберите необходимую яркость дисплея При установке коэффициента деления оборогов более 2 индикация в м жиме щюграмми мшаш1я 013 014 015 016 017 018 019 02 5 126 027 028 029 0 37 638 й39 049 Л13 114 115 116 117 118 119 1 5 126 127 128 129 137 138 139 149 от 02 1 до 19 9 десятичные и 12 1 до 19 9 десятичные для обеспечения стабильности показаний необходимо перекусить перемычку выходящую из корпуса прибора Для точного определения оборотов холостого хода двигателя переключите прибор в режим усреднешзя обо ютов см раздел 6 При работе прибора температура его корпуса выше температуры окружающей среды па 2 1 30 градусов что не является его неисправностью
