2. Назначение.
Автомобильный многофункциональный стробоскоп Astro D5 (далее
прибор) предназначен для измерения ряда электрических и механических
характеристик дизельных двигателей .
Прибор может быть использован как в условиях автосервиса, так и
частными владельцами.
3. Функциональные возможности.
3.1 В режиме тахометра (ТАХ) прибор с высокой точностью позволяет
измерять обороты дизельных двигателей.
3.2 В режиме "rОб" прибор позволяет измерять нестабильность оборотов
холостого хода.
3.3 В режиме вольтметра (Uакб) с высокой точностью измеряется напряжение
в электрических цепях автомобиля.
3.4 В режиме стробоскопа (Угол) прибор позволяет проверять и измерять угол
опережения впрыска дизельных двигателей при изменении оборотов.

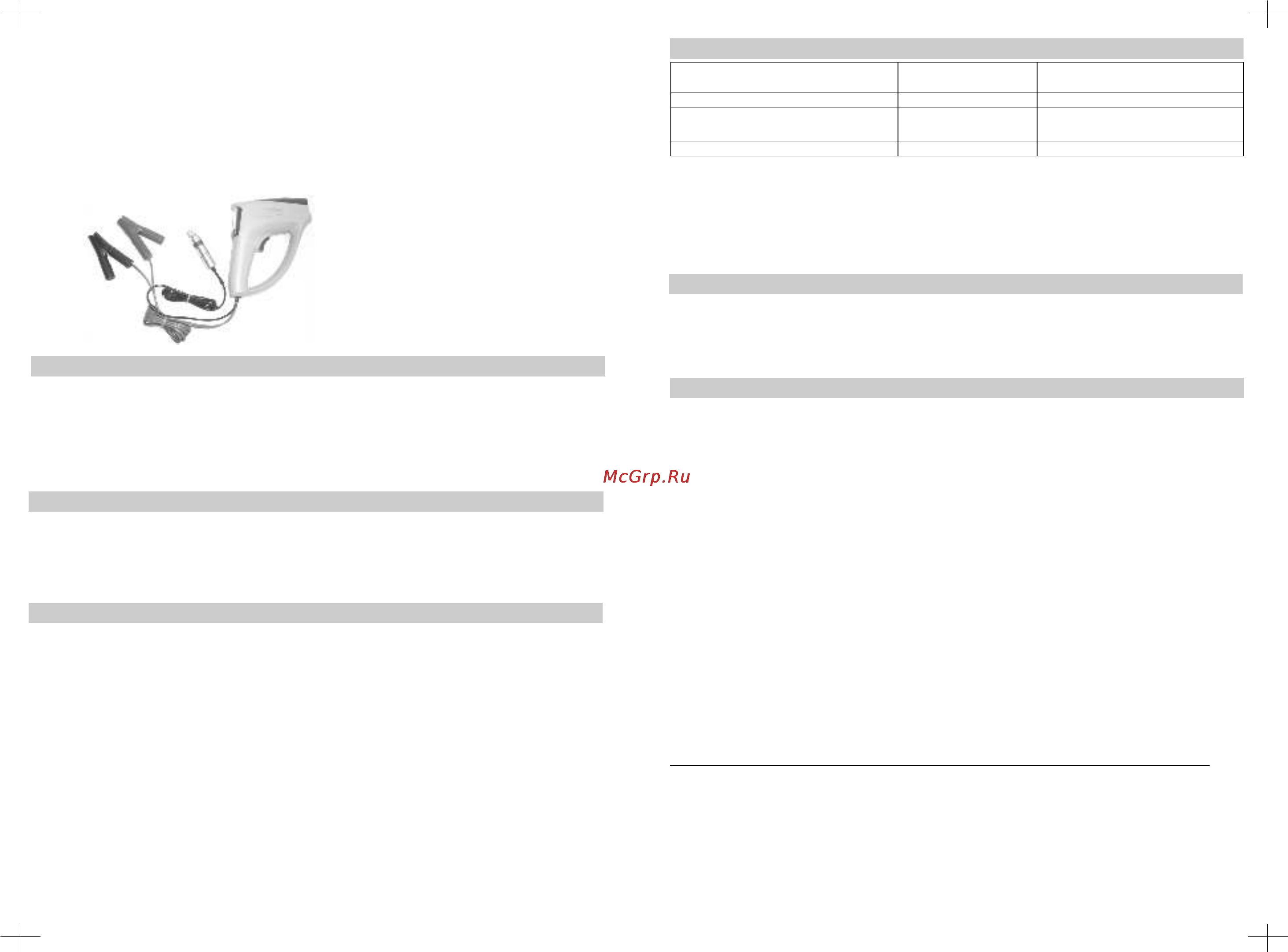

1. Введение.
Уважаемый покупатель!
Благодарим Вас за правильный выбор в приобретении
продукции ООО "М-Электроникс Групп": многофункционального
стробоскопа Astro D5. Надеемся, что наша продукция послужит
Вам надежным помощником.
* ПОВЫШЕННАЯ ЯРКОСТЬ ВСПЫШКИ
* ДИЗЕЛЬНЫЙ ПЪЕЗОДАТЧИК
о
* РЕЖИМ ЗАДЕРЖКИ ВСПЫШКИ +/-45
* ПИТАНИЕ ЛАМПЫ ОТ АКБ
Astro D5 verА.05 Стр.1
Вы приобрели прибор
со следующими отличительными
характеристиками:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Многофункциональный СТРОБОСКОП
Astro D5
Произведено ООО "М-Электроникс Групп"
www.m-electronics.ru (495) 585-51-49
4. Технические характеристики.
4.6 Напряжение питания от +9 до +16 Вольт.
4.7 Потребляемый ток от АКБ не более 1 Ампера.
ПОДКЛЮЧЕНИЕ ПРИБОРА ПРОИЗВОДИТЕ ТОЛЬКО ПРИ ОСТАНОВЛЕННОМ
ДВИГАТЕЛЕ И ОТКЛЮЧЕННОМ ЗАЖИГАНИИ.
Категорически запрещается вскрывать корпус прибора с целью ремонта.
4.8 Измерение оборотов со входа дизельного датчика.
5. Комплектация.
1.Многофункциональный стробоскоп Astro D5 с кабелем питания и
пъезодатчиком -1 шт.
2. Руководство по эксплуатации -1шт.
3. Гарантийный талон -1 шт.
4. Упаковочная коробка -1 шт.
6. Меры безопасности.
6.1 Меры безопасности при работе с прибором.
Перед подключением прибора прочитайте пожалуйста настоящее Руководство
по эксплуатации.
При эксплуатации прибора запрещается:
-отключать и переключать при наличии на приборе напряжения кабели и
датчик;
-оставлять прибор под напряжением без надзора;
-производить подключение прибора к автомобилю с работающим
двигателем.
6.2 Общие указания.
При работе с прибором могут возникнуть следующие виды опасности:
-опасность травмирования движущимися частями;
-отравления, ожоги.
Источником опасности травмирования движущимися частями являются
движущиеся части диагностируемого двигателя автомобиля (например,
вентилятор, приводы вентилятора и генератора), а также сам автомобиль (как
подвижное транспортное средство).
Источником токсичности являются выхлопные газы работающего двигателя
проверяемого автомобиля.
6.3 Меры, обеспечивающие защиту от электроопасности.
Astro D5 verА.05 Стр.2
Таблица 4
Измеряемые параметры
Диапазоны и единицы
измерений
Дискретность показаний
Напряжение питания на клеммах АКБ +9...+16 В
0,1 В
Диапазон работы стробоскопа и
тахометра
100...7000 об/мин
менее 3000 об/мин – 10 об/мин
свыше 3000 об/мин – не более 5%
Угол опережения впрыска -45...+45 градусов
1 градус
