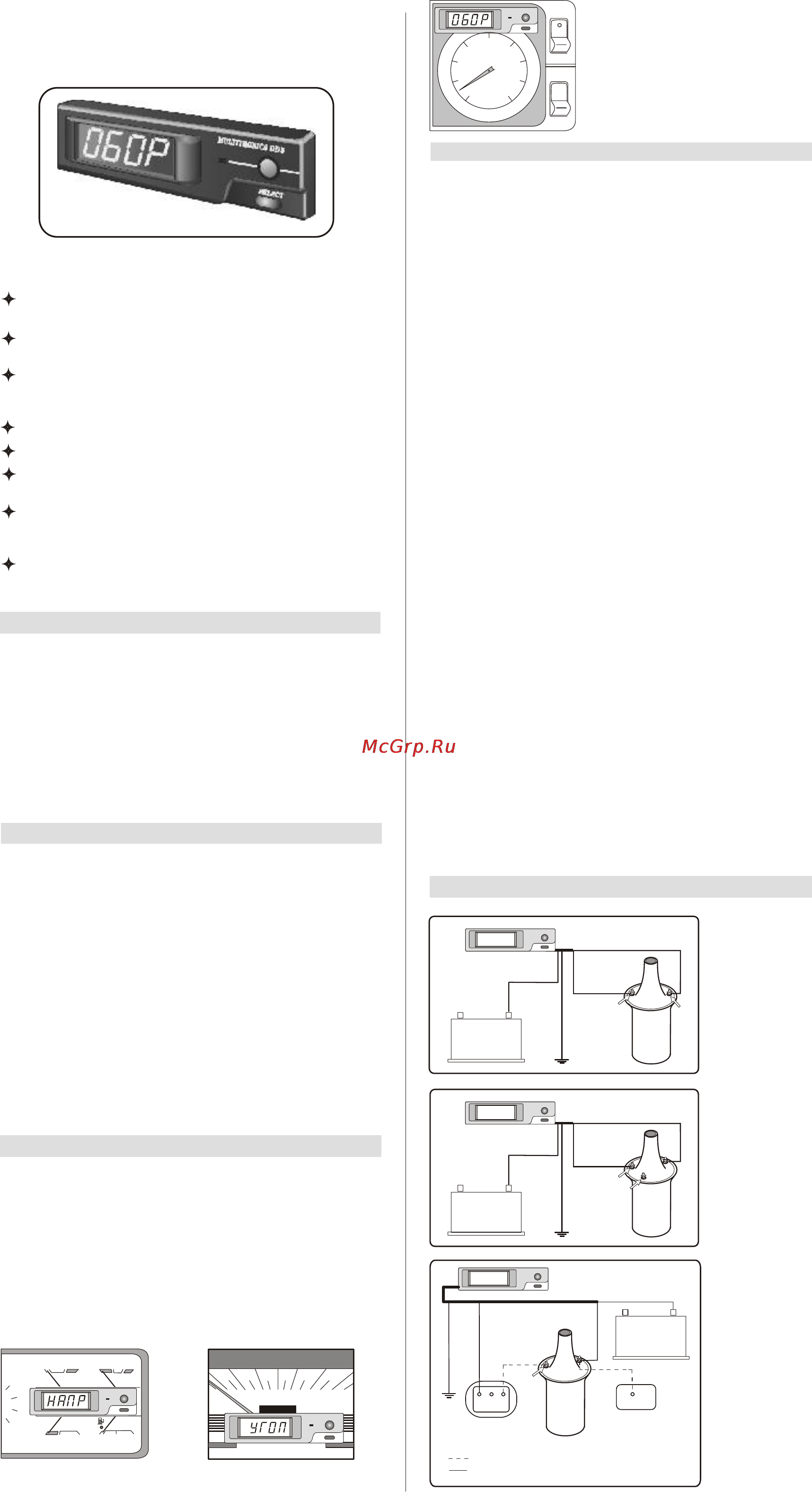

ООО М Электронике I цифровой il втомобил 1 Н ы й ПРОЦЕССОР Для панели ВАЗ 2105 4 ПОДКЛЮЧЕНИЕ ПРИБОРА МНЬТГПЮМСЗ 005 Это Цифровое измерение оборотов для 2 х 4х 5 и 6 и 8 и цилиндровых двигателей Контроль напряжения бортовой сети автомобиля Определение угла замкнутого состояния контактов для классических систем зажигания с механическим прерывателем Часы Таймер Автоматическая регулировка яркости дисплея Пос тодовате шшх переключение р жимов одной кнопкой с индикацией названия режима Легкосъёмная конструкция которая позволяет при необходимости скрывать прибор от внешнего наблюдения 1 ОБЩИЕ СВЕДЕНИЯ Мультитропикс 1 05 относится к новому поко лению цифровых приборов па основе микро процессора с широким спектром возможностей II гибким управлением Прибор расчитан па работу со всеми типами систем элсктромехашшеского и электронного зажигания с одной или двумя катушками зажигания Индикация измеряемых параметров сопровождается буквенной индикацией режимов и подрежимов Встроенная система регулировки автоматически в зависимости от условий освещенности отрегулирует яркость дисплея 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Напряжение питания от 8 до 16 вольт 2 Потребляемый ток в рабочем режиме не более 100 мА при выключенном зажигании не более 12 мА З Диапазон измерения в режиме Тахометр от 100 до 9990об мин Вольтметр от 8 до 16 Вольт УЗ СК от 0 до 90 градусов 4 Погрешности измерения Тахометра 10 об мин до 2000об мин не более 3 свыше 2000об мин Напряжения 0 1 Вольта УЗСК 1 градус Времени 7 секунд в сутки 5 Диапазон рабочих температур окружающей среды от 30 до 40 градусов Подключение прибора осуществляется к низковольтной цепи катушки зажигания и к положительной клемме аккумулятора Провод красного цвета подключите к плюсовой клемме аккумулятора Допустимо соединение красного щювода с цепями 12 вольт наличие напряже ния на которых не зависит от положения ключа зажигания В случае кратковременного щюпадания напряжения на красном проводе возможен сбой установки времени таймера подрежима количества цилиндров двигателя П ювод белого цвета подключите к клемме катушки зажигания соединенной с механическим прщ ывателем или электроннойсистемой зажигания П ювод желтого цвета подключите к плюсовой клемме катушки зажигания возможно подключение к другим цепям на которых появляется напряжение 12 вольт после включения замка зажигания П ювод зеленого цвета присоединяется к массе автомобиля После присоединения всех проводов выпол ните общий сброс для чего тонким предметом папример шариковой ручкой иголкой через отвс хтие на задней панели нажмите на кнопку сброса внутри прибора Используйте кнопку сброса для нормализации работы прибора при возникновении сбоев в работе вызванных внештатными ситуациями например отключением аккумулятора или плохим присоединением щмяюдбв питания В случае установки ПРОЦЕССОРА на автомобиль оборудованный системой зажигания с двумя катушками соединение осуществляется к любой из катушек В этом случае необходимо установить в подрежиме оборотов корректирующий коэффициент 2 При включении зажигания в течении 5 ти секунд прибор индицирует НАПРЯЖЕНИЕ что позволяет в момент работы стартера оцепить состояние аккумулятора после чего переключается в режим ОБОРОТЫ Помпите что установка времени переключение режимов и подрежимов возможны только при включешюм зажигании т с при активном дисплее 5 СХЕМА ПОДКЛЮЧЕНИЯ ПРИБОРА а для катушек зажипшия вша Б114 Б 117 применяемых на всех моделях ВАЗ Таврия и др б для катушек зажигания тина 1311 5 В применяемыхна М2141 и др 3 УСТАНОВКА ПРИБОРА Выберите наиболее удобное место для установки прибо а на передней части приборной панели торпеде Тщательно очистите место установки от грязи протрите спиртом после чего наклейте па это место ответные части липучки предварительно сияв защитную бумагу Установите прибор па липучку выведите щювода в подкапотное пространство Помните что яркость дисплея зависит от освещенности в зоне установки прибора Ниже прилагаются некоторые варианты установки для различных моделей машин Для панели ВАЗ 2108 На стекло Д 1Я панели ВАЗ 2101 Ока на стекло в для ГАЗ 31029 обору дованного до полнительным резистором Цени имеющиеся в машине Цени которые необходимо соедишггь
