Multitronics C-570 Руководство по эксплуатации онлайн [8/48] 143196
![Multitronics C-570 Руководство по эксплуатации онлайн [8/48] 143196](/views2/1156891/page8/bg8.png)

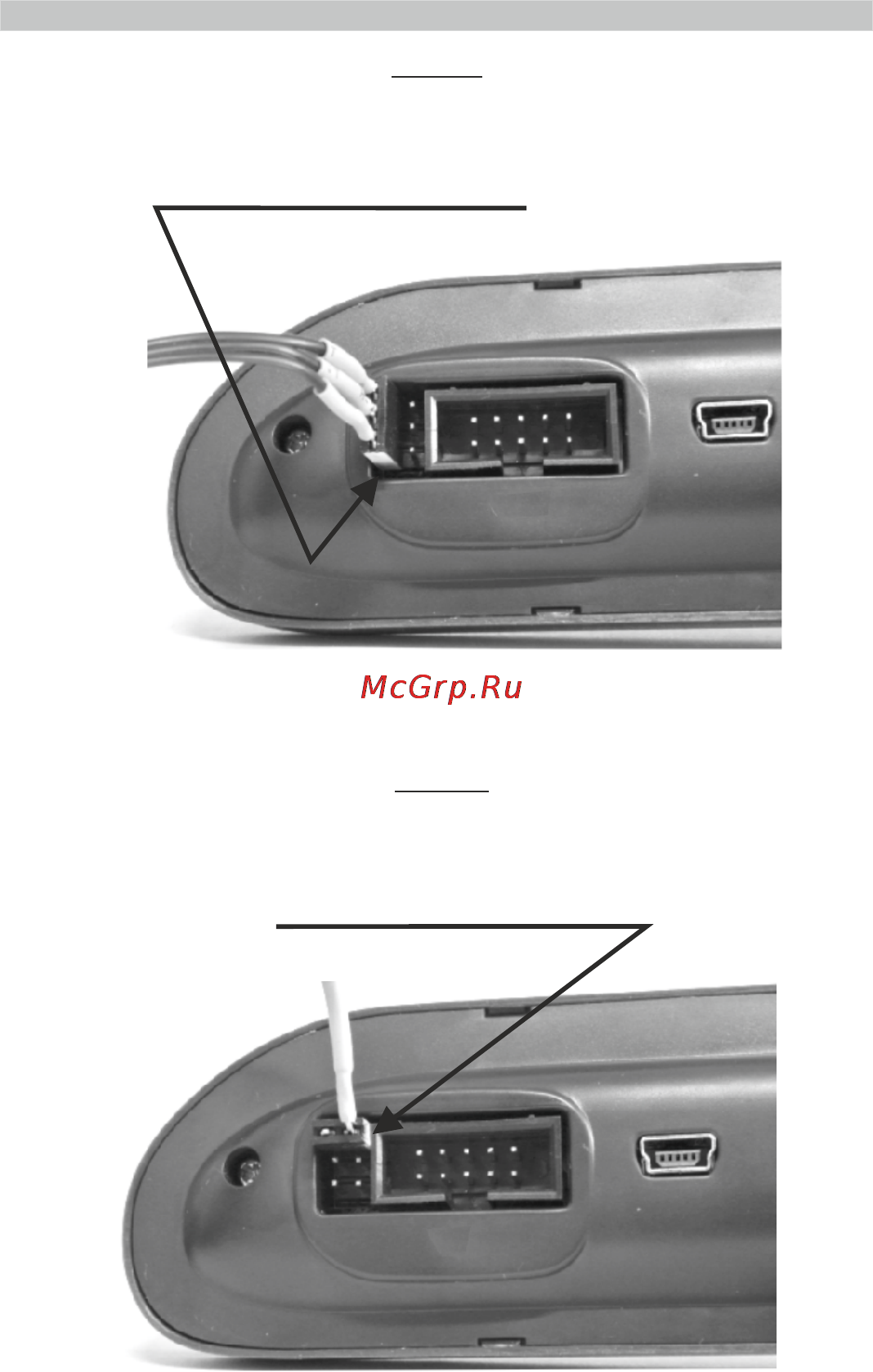

PT-4TC
Маркированная сторона разъема парктроника должна быть
обращена в сторону низа корпуса МК.
Подключение производится к 1, 2 и 3 контактам, считая снизу
(левый вертикальный ряд).
4.4. Подключение парковочного радара Multitronics (опция)
PU-4TC
Маркированная сторона разъема парктроника должна быть
обращена в сторону основного разъема МК.
Подключение производится к 1 и 2 контакту верхнего ряда,
считая слева (сигнальный провод - контакт №2).
При подключении 2-х парковочных радаров одновременно (спереди и
сзади), шлейфы соединяются параллельно (провод к проводу) методом
скрутки.
Внимание! Допускается одновременное подключение парктроников
только одной модификации, совместная работа PU-4TC и
PT-4TC невозможна!
-8-
