Megaline Rack
113
RU

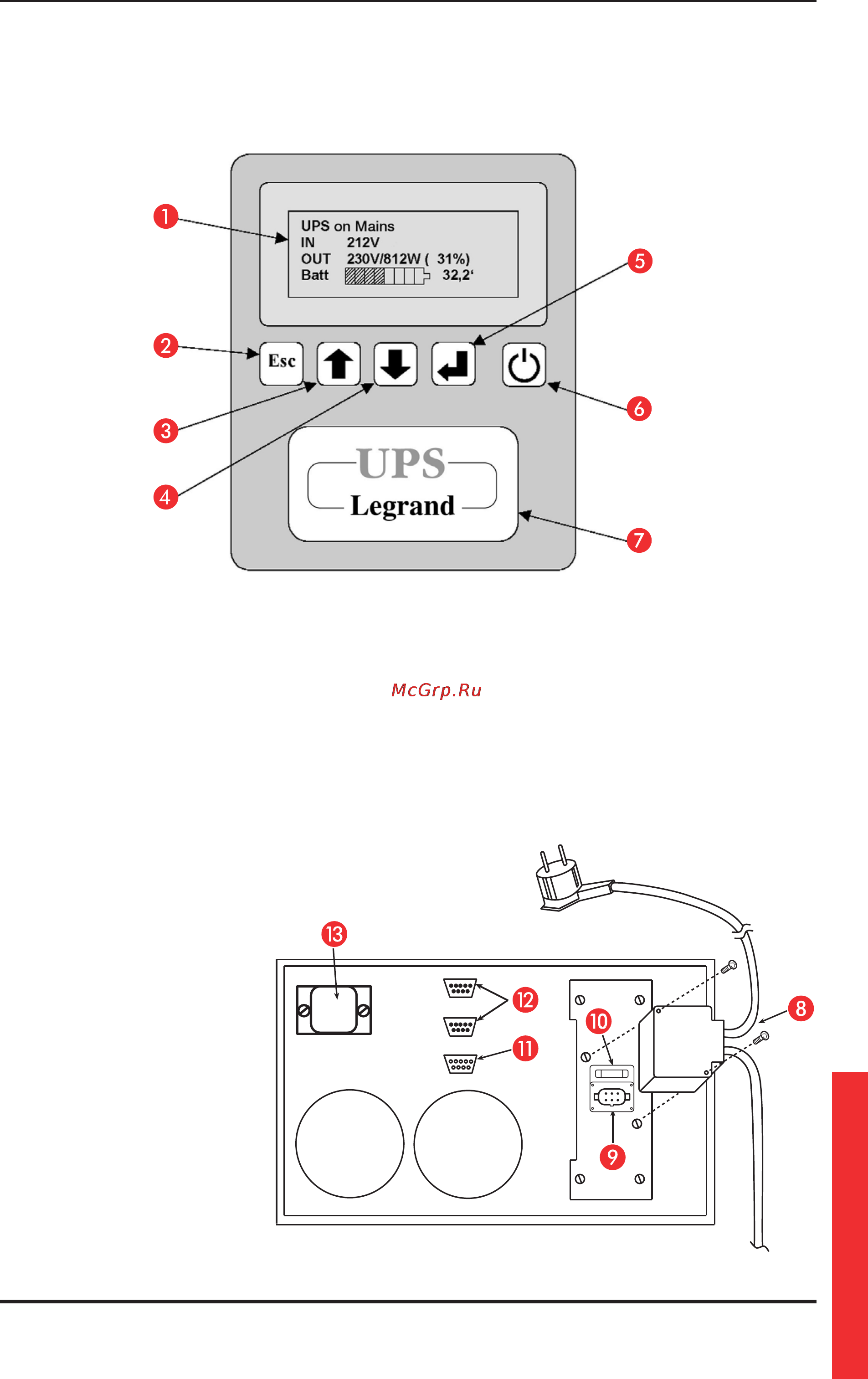

3.3 Передняя панель
1 Буквенно-цифровой дисплей
2 Кнопка ESC – функция выхода / отключение звукового сигнала
3 Кнопка прокрутки назад / увеличение значения параметра
4 Кнопка прокрутки вперёд / уменьшение значения параметра
5 Кнопка ввода / функция подтверждения / доступ в меню
6 Кнопка ВКЛ/ОТКЛ.
7 Многоцветный индикатор состояния ИБП (зелёный/жёлтый/красный)
3.4 Порядок монтажа для ИБП с одним кабинетом
3.4.1 Электрические подключения
Один кабинет (рис. 2):
8 Входной/выходной разъём
9 Соединитель входа/выхода
10 Предохранитель на входе
11 Разъём последовательного порта
RS232 (9-контактная розетка)
12 Разъём интерфейса сигналов
логического уровня
(9-контактная вилка)
13 Разъём для подключения
дополнительных батарей
Рис. 2
Электрические
подключения.
9
12
13
11
8
К электросети
К нагрузкам
