62
®
3.4.2 Singolo cabinet
1. Cablare il connettore di Ingresso-Uscita in dotazione come indicato in figura 2, utilizzando un cavo inguainato con
conduttori interni aventi sezione di almeno 2,5 mm
2
.
2. Inserire il connettore nel coperchio in plastica fissandolo con le apposite viti, quindi assicurare i cavi al coperchio
tramite il fermacavo (vedi fig. 3).
3. Rimuovere la copertura della spina [9] togliendo la vite di fissaggio.
4. Collegare il connettore di Ingresso-Uscita alla spina [9] presente sul retro dell’UPS, fissandolo al telaio con le apposite
viti (vedi fig. 2).
5. Collegare i carichi alla presa di uscita, verificando che gli interruttori dei vari utilizzatori siano spenti.
6. Collegare la spina di alimentazione ad una presa di corrente adeguata alla tensione e alla corrente richieste.

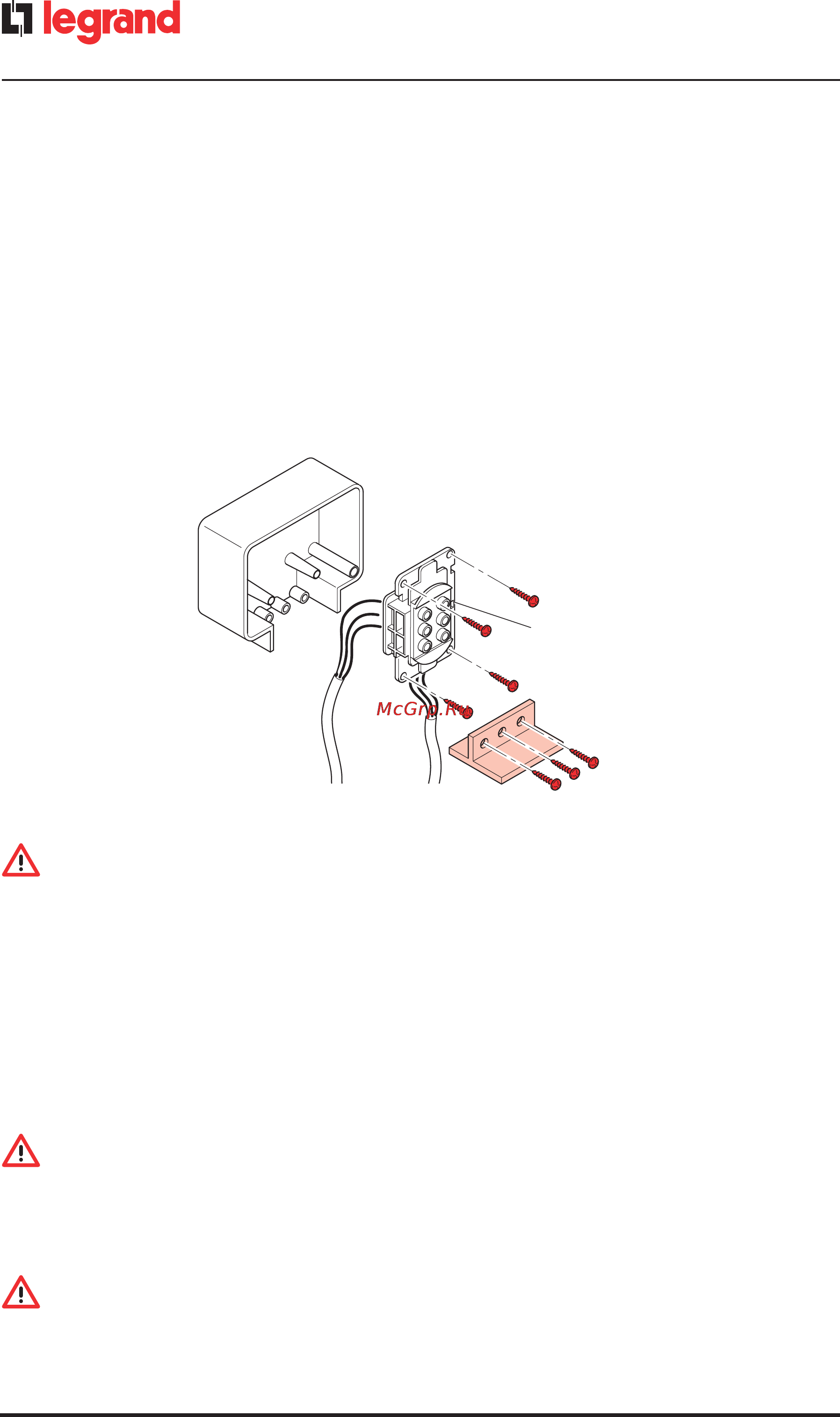

Connettore di ingresso-uscita - Assemblaggio
AVVERTENZA
L’UPS é dotato di un circuito di protezione contro un eventuale errore di collegamento, segnalato all’accensione del
segnalatore visivo di colore rosso acceso fisso e dal suono continuo del buzzer interno.
Nel caso si verificasse questa segnalazione subito dopo l’accensione dell’UPS, spegnere l’apparecchiatura e
disconnettere immediatamente la spina di alimentazione.
3.4.3 Precauzioni per l’installazione
• Si consiglia di far eseguire gli allacciamenti elettrici da personale specializzato
• Non modificare i cablaggi elettrici forniti a corredo
• Assicurarsi che la presa di rete sia fornita di un buon collegamento di terra
• La connessione alla rete o il sezionatore di rete devono essere in prossimità del gruppo di continuità ed essere facilmente
accessibili
ATTENZIONE
(per i modelli 3 103 79 / 3 103 81 / 3 103 83 / 3 103 85)
I cavi in dotazione sono cablati con spina d’ingresso e prese d’uscita aventi una portata massima di 16A.
Si consiglia, pertanto, di utilizzare un cablaggio diretto dal quadro al connettore in dotazione (seguendo le indicazioni
per i collegamenti di Fig. 3 e 4 pag. 62-63) nelle applicazioni dove la corrente presunta d’ingresso all’ UPS superi i 16A
(es. 5000 VA con Vinn=184V)
ATTENZIONE
(per i modelli 3 103 79 / 3 103 81 / 3 103 83 / 3 103 85)
Poichè le correnti di dispersione verso terra di tutti i carichi si sommano nel conduttore di protezione (filo di terra)
dell’UPS, per motivi di sicurezza, come da norma EN 62040-1, occorre assicurarsi che la somma di queste correnti
non superi il valore di 2.7 mA.
3. Installazione
Connettore
Tacca di
riferimento
Fermacavo
1
2
3
4
5
6
Filo giallo-verde
Filo marrone
Cavo di ingresso
(alla linea elettrica)
Cavo di uscita
(al carico)
Filo blu
Filo giallo-verde
Filo blu
Filo marrone
Morsetto n°1 USCITA FASE
Morsetto n°2 USCITA NEUTRO
Morsetto n°4 INGRESSO NEUTRO
Morsetto n°5 INGRESSO FASE
Connessione di terra
Coperchio
in plastica
Fig. 3
Coperchio
morsettiera.
