64
®
3. Installazione
3.6 Guida all’uso del Software autodiagnostico
3.6.1 Connessione
L’UPS è dotato di interfaccia standard RS232, grazie alla quale è possibile accedere, tramite un elaboratore, ad una serie
di dati relativi al funzionamento e alla storia dell’UPS. La funzione è utilizzabile tramite il programma di interfacciamento
per ambiente WINDOWS disponibile gratuitamente sul sito www.ups.legrand.com, connettendo una porta seriale del PC
alla presa di interfacciamento [11] presente sul retro dell’UPS, tramite un cavo RS232.

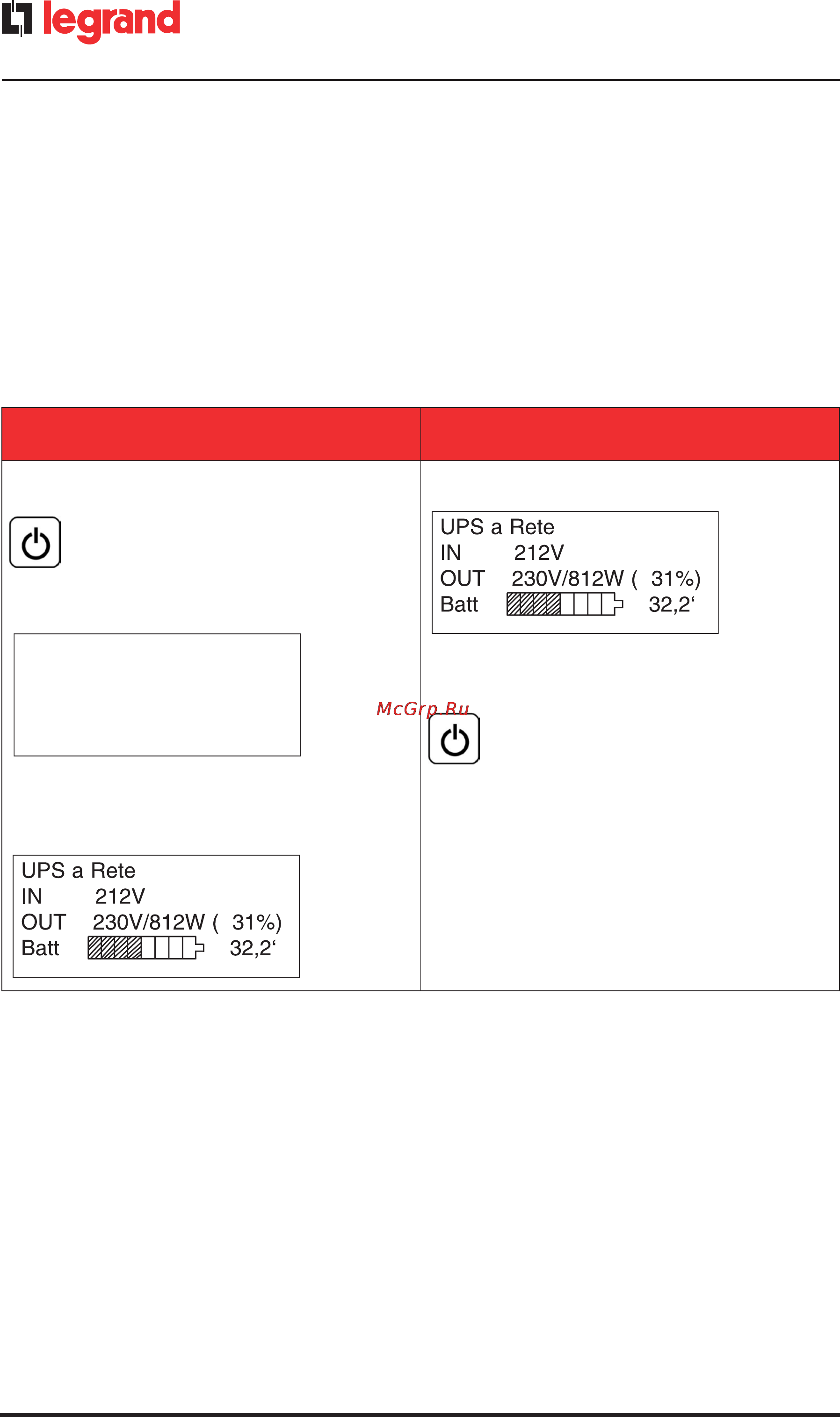

3.7 Procedure Operative
Accensione Spegnimento
Premere il tasto
Il display visualizza
L’indicatore di stato indica la sequenza di accensione
(rosso, giallo, verde).
Il display visualizza lo stato di funzionamento (esempio)
Durante il funzionamento (esempio)
Premere per alcuni secondi il tasto
I’avvisatore acustico emette alcuni brevi suoni
quindi il gruppo di continuità si spegne (5 secondi).
UPS in accensione…
UPS in accensione…
UPS in accensione…
