Megaline Rack
87
DE

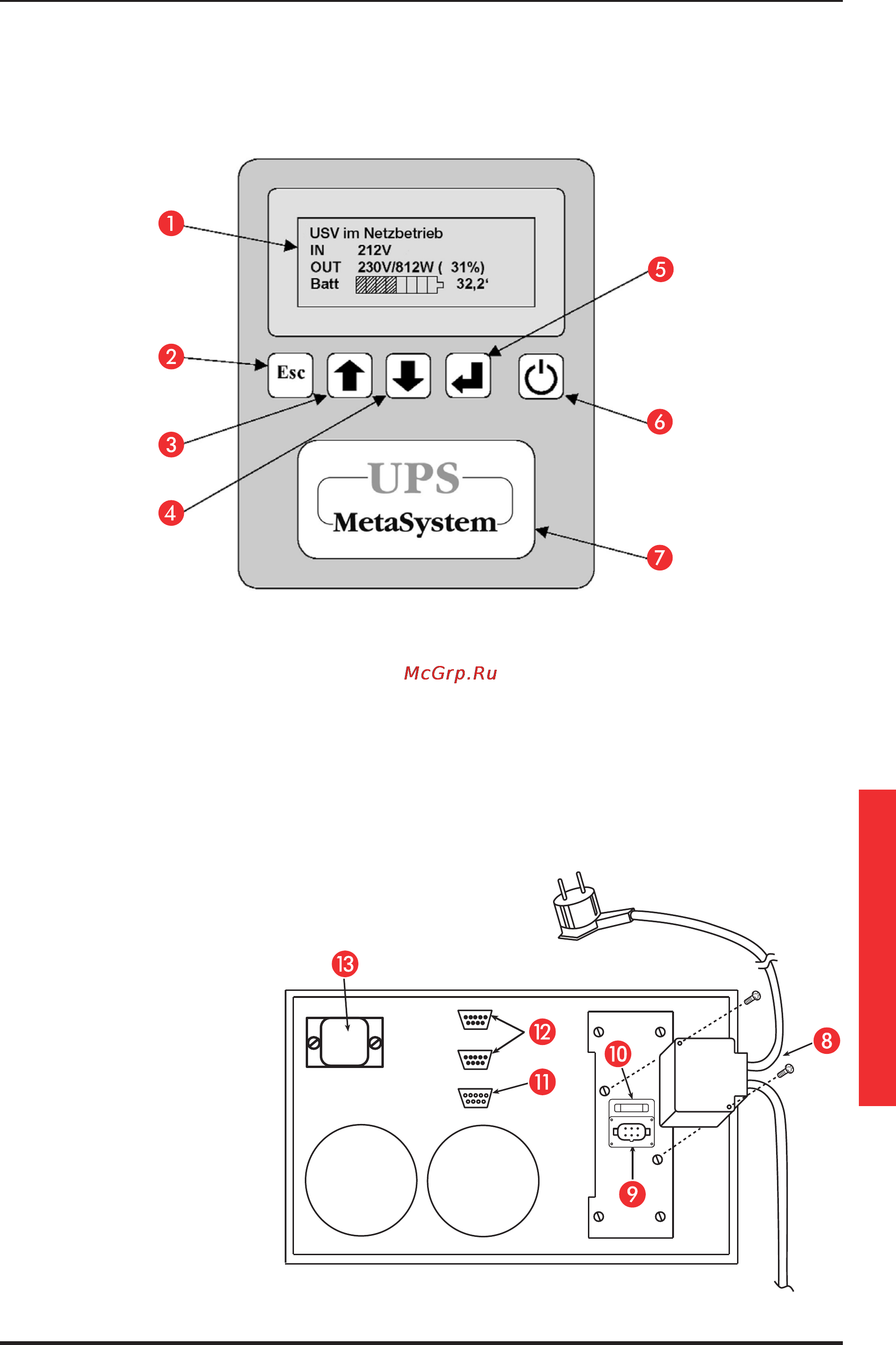

3.3 Bedienfront
1 Alphanumerisches Display
2 Taste ESC (Verlassen von Funktionen / Stummschalten des akustischen Signalgebers)
3 Pfeiltaste auf (zurückrollen / Werte erhöhen)
4 Pfeiltaste ab (vorrollen / Werte herabsetzen)
5 Eingabe-Taste (Annahme von Funktionen / Aufrufen von Menüs)
6 Taste Einschalten / Ausschalten
7 Mehrfarbige Zustandsanzeige (grün / gelb / rot)
3.4 Installation einer einzelnen Einheit
3.4.1 Elektrische Anschlüsse
Einzelne Einheit (Abb. 2):
8 Steckverbinder Eingang/Ausgang
9 Anschluss Eingang/Ausgang
10 Eingangssicherung
11 Serielle Schnittstelle RS232
(9-polig, weiblich)
12 Anschlüsse für Logiksignale
( 9-polig, männlich)
13 Vorbereitung für die
Verlängerung der Autonomiezeit
Abb. 2
Elektrische
Anschlüsse.
9
12
13
11
8
Stromverteilnetz
Verbaucher
