84
®
2. Betrieb
Die Kombination dieser Anzeigen erlaubt die rasche und intuitive Erkennung des Betriebszustands und eventueller
Störungen im Versorgungsnetz.
Es gibt drei Hauptbetriebsarten:
- Netzbetrieb
- Batteriebetrieb
- Bypassbetrieb
2.2 Netzbetrieb
Dies ist der normale Betriebszustand:
- Die Netzspannung wird vom Leistungsfaktorregler (PFC) in Gleichspannung umgewandelt.
- Der Wechselrichter erzeugt aus der Gleichspannung wieder eine Sinusspannung.
- Das Ausgangsfilter realisiert eine weitere “Bereinigung” der Ausgangsspannung.
- Die Batterien werden nachgeladen.
2.3 Batteriebetrieb
Die USV-Einheit schaltet bei Ausfall der Netzspannung automatisch auf den Batteriebetrieb.
- Die Spannung der Batterien wird von der Spannungsverstärkerschaltung erhöht.
- Der Wechselrichter erzeugt aus der Gleichspannung wieder eine Sinusspannung.
- Das Ausgangsfilter garantiert die Reinigung der Spannung für die Verbraucher.
2.4 Bypassbetrieb
Die Bypassschaltung umgeht die USV-Einheit und verbindet den Ausgang direkt mit dem Eingang. Die Umschaltung erfolgt
synchronisiert, um stets die richtige Ausgangsspannung zu garantieren und Unterbrechungen oder Überspannungen zu
verhindern.
Der Eingriff der Bypassschaltung kann mit Hilfe eines dedizierten Menüs angepasst werden (Konfig. USV, Bypass); es
sind zahlreiche Optionen vorgesehen (automatisch, ausgeschaltet, Bypass mit Lasterkennung usw.), um den speziellen
Erfordernissen der Anwendung entsprechen zu können.
2.5 Informationen auf dem Display
Nachstehend werden die wichtigsten Meldungen aufgeführt, die auf dem alphanumerischen Display in den drei
Betriebsarten erscheinen können.
USV wird eingeschaltet...
USV im Netzbetrieb
USV
Netzbetrieb Sie signalisiert den normalen Betriebszustand beim Vorliegen der Netzspannung.
Batteriebetrieb
Sie signalisiert, dass die Netzspannung fehlt und die USV-Einheit die
Stromversorgung mit Hilfe der Batterien realisiert.
Bypassbetrieb
Sie signalisiert, dass auf Bypassbetrieb geschaltet wurde; der Ausgang der
USV-Einheit ist folglich direkt mit dem Netz verbunden.

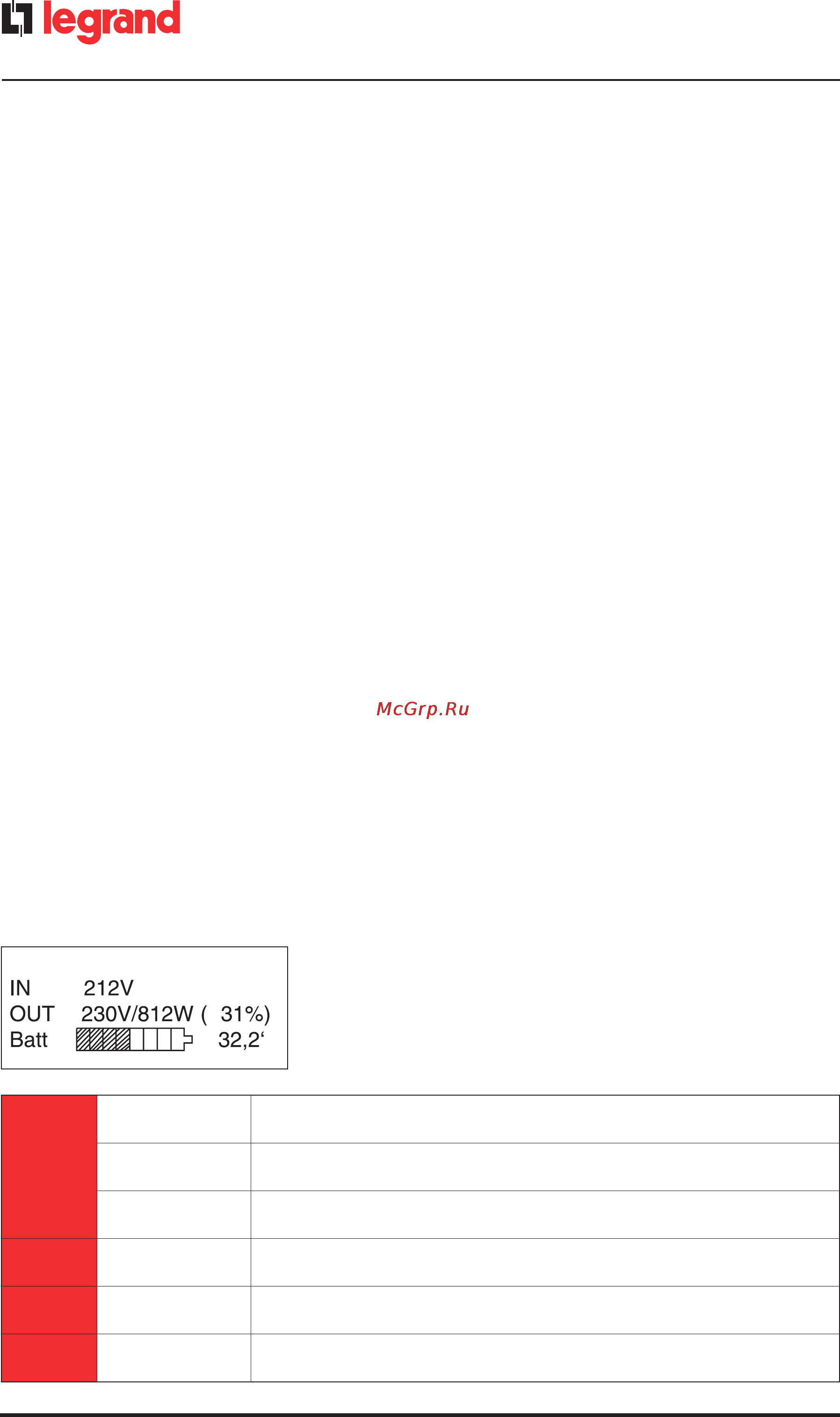

IN xxxV
Zeigt den Spannungswert am Eingang der USV-Einheit und den Ist-Wert der vom
Netz aufgenommenen Leistung. Beim Batteriebetrieb erscheint diese Meldung nicht.
OUT xxxV/x,xkW (xx%)
Die Leistung wird auch als Prozentanteil der von der USV-Einheit lieferbaren
Gesamtleistung angegeben.
Batt.
xx,x’
Graphische Anzeige des Ladezustands der Batterien und numerische Anzeige der
verfügbaren Autonomiezeit.
