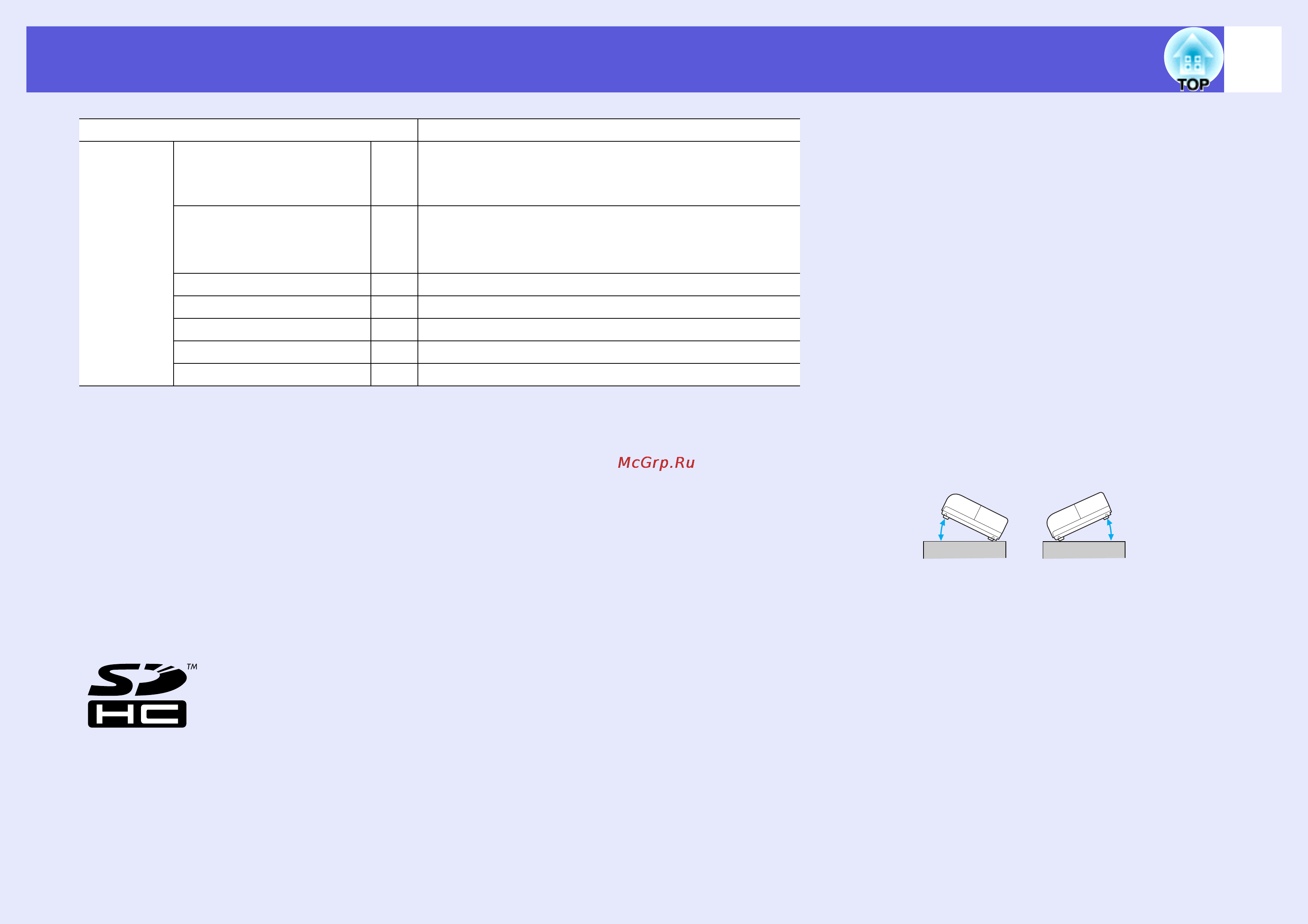

Epson EH-TW420 [103/108] Логотип sdhc является торговой маркой
![Epson EH-TW420 [103/108] Логотип sdhc является торговой маркой](/views2/1165645/page103/bg67.png)
Технические характеристики
103
Название устройства EH-TW420
Разъемы
Порт "Компьютерн.
Вход"
1
Синий Mini D-Sub15-pin (гнездовой)
Входной аудио-порт 1 Штекер RCA
Входной порт S-Video 1 Mini DIN 4-pin
Входной порт "Видео" 1 Штекер RCA
Входной аудио-порт 1 Штекер RCA
Входной порт HDMI 1 HDMI
Порт "Выход монитора" 1 -
Порт USB (Тип A)
*1*3
1 Разъем USB (тип A)
Порт USB (Тип B)
*2*3
1 Разъем USB (тип B)
Гнездо карты 1 SD-карта x 1
*1 USB Тип А поддерживает стандарт USB 1,1.
*2 USB Тип B поддерживает стандарт USB 2,0.
*3 Не гарантируется работа портов USB со всеми устройствами, которые поддерживают USB.
Угол наклона
Использование проектора, наклоненного более
чем на 30, может привести к его повреждению и к
несчастному случаю.
Логотип SDHC является торговой маркой.
0° - 30°0° - 30°
