78
Подключение и отключение SD-карты
Вы можете проецировать файлы со вставленной SD-карты или
SDHC (SD High Capacity) в режиме показа слайдов. s стр.87
Здесь и далее называемые SD-картами.
Ниже приведена процедура подключения и отключения SD-карт.

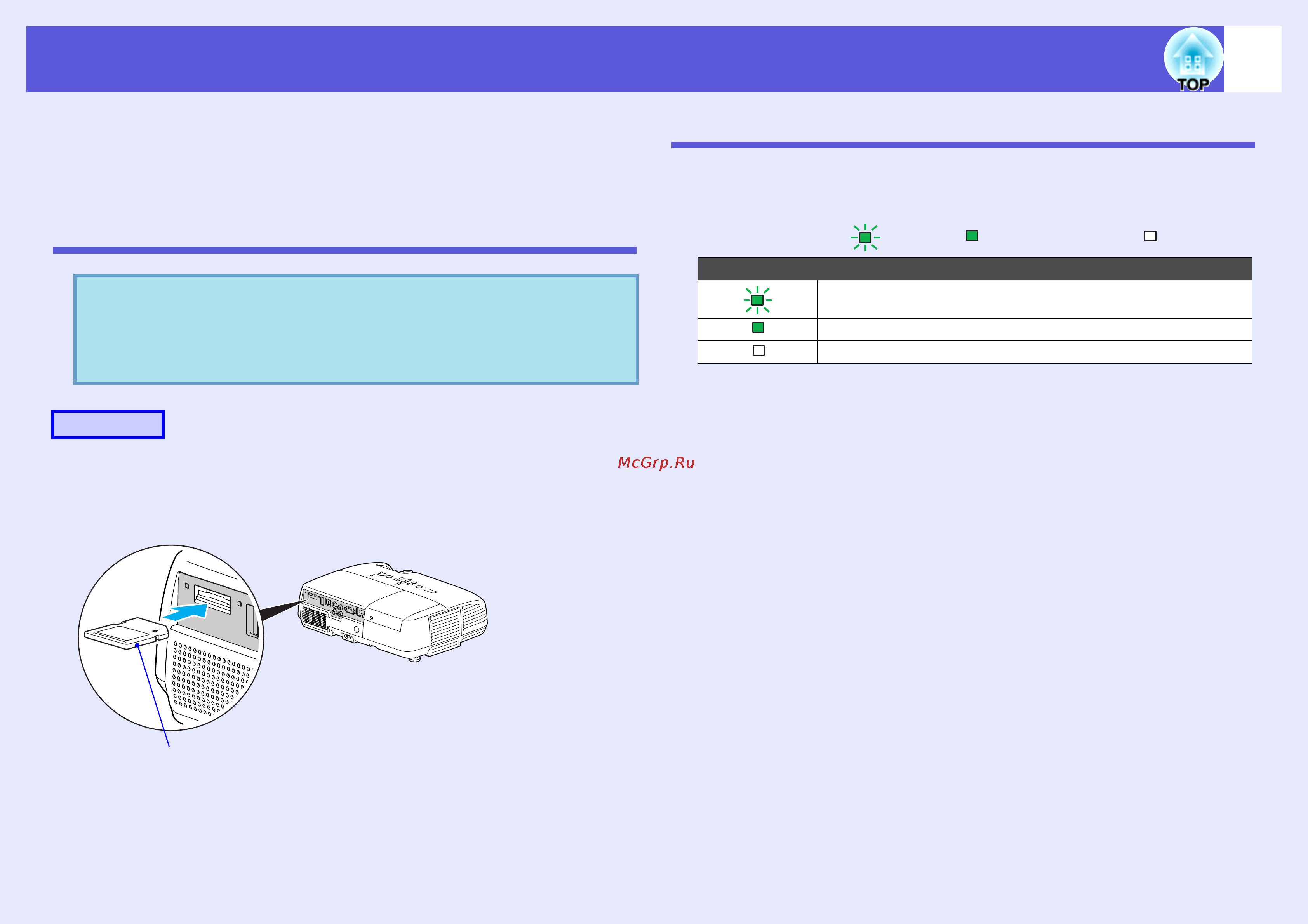

Установка SD-карты
Вставьте SD-карту в гнездо так, чтобы ее верхняя
поверхность была направлена вверх.
Вставьте карту плотно до упора.
Индикатор чтения с карты памяти SD
О состоянии SD-карты сообщает постоянное или прерывистое
горение индикатора доступа к SD-карте.
Внимание!
Вставьте SD-карту так, чтобы она была направлена в
требуемом направлении. Неправильная установка карты
может привести к ее неработоспособности и повреждению.
Процедура
SD-карта
(серийно выпускаемая)
: Мигает : Горит постоянно : Выключен
Лампа Состояние
Чтение данных с SD-карты.
SD-карта находится в режиме ожидания.
К SD-карте нет доступа.
