18
Смена проецируемого изображения
Для переключения между проецируемыми изображениями
используются следующие методы.
• Переключение путем поиска источника
Проектором автоматически обнаруживаются сигналы,
поступающие от подключенного оборудования, и
осуществляется проецирование изображения, поступающего с
этого оборудования.
• Прямое переключение
Переход к требуемому входному порту осуществляется
нажатием кнопки на пульте дистанционного управления.

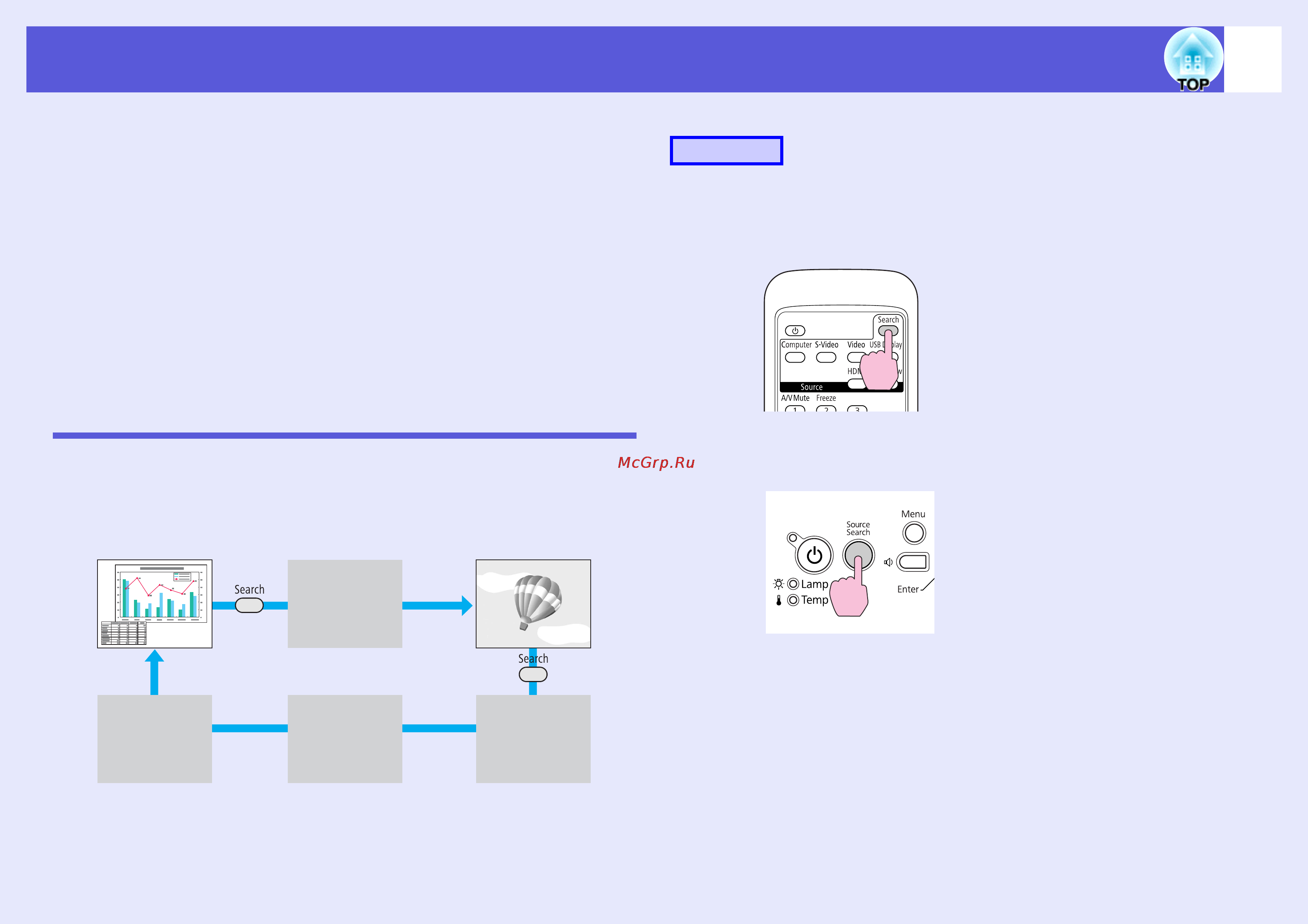

Переключение путем автоматического
обнаружения входного сигнала (поиск
источника)
Обеспечивается быстрое проецирование нужного изображения,
поскольку при нажатии на кнопку [Source Search] пропускаются
входные порты, с которых не поступает сигнал изображения.
Перед выполнением этой операции подключите видеоаппаратуру и
запустите воспроизведение.
Если подключены два устройства или более, нажимайте
кнопку [Source Search], пока не будет спроецировано
требуемое изображение.
Компьютер Video (Видео)S-Video
Слайд-шоу
*
USB Display
HDMI
*
Процедура
Использование пульта дистанционного управления
Использование панели управления
