7

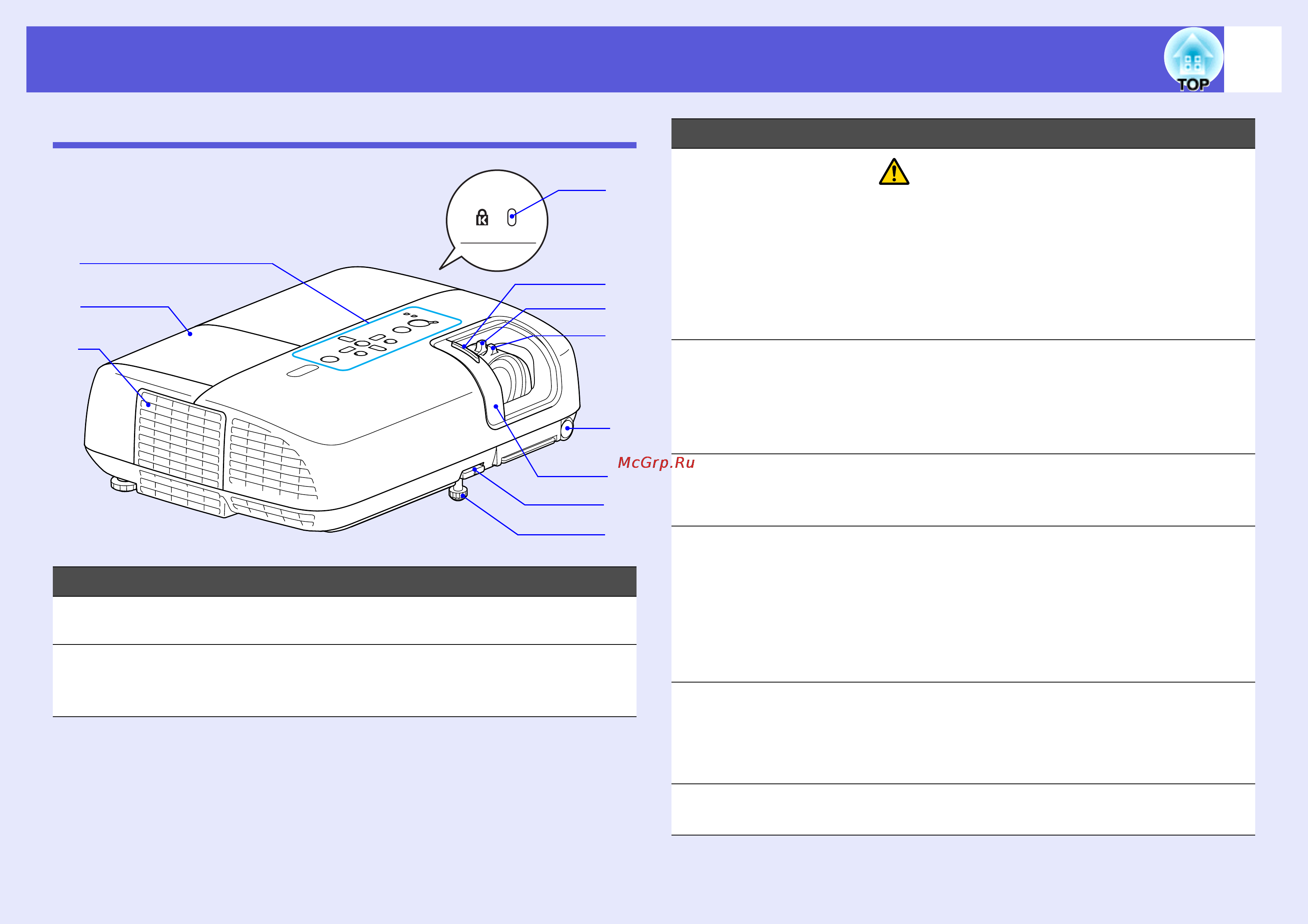

Названия деталей и их назначение
Вид спереди/сверху
Название Функция
A
Панель
управления
s стр.11
B
Крышка отсека
лампы
Эту крышку необходимо открыть при
замене лампы проектора.
s стр.68
F
A
K
B
J
E
D
H
I
G
C
C
Выходное
отверстие для
воздуха
Предостережение
Во время проецирования рядом с
выходными отверстиями для воздуха не
должны находиться предметы, которые
могут быть деформированы или другим
образом повреждены в результате
воздействия тепла. То же самое относится
к лицу и рукам.
D
Передняя
регулируемая
опора
Выдвиньте опору и отрегулируйте
положение проецируемого изображения,
поместив проектор, например, на
поверхность письменного стола.
s Руководство по быстрой установке
E
Рычаг
регулировки
опоры
Для выдвигания и задвигания передней
опоры следует вытянуть рычаг опоры.
s Руководство по быстрой установке
F
Переключатель
подавления
сигнала аудио/
видео
С целью защиты объектива этот
переключатель закрыт, если проектор не
используется. Закрывая его во время
проецирования, можно скрыть
изображение и отключить звук
(отключение A/V). s Руководство по
быстрой установке, стр.23
G
Приемник
сигнала от
пульта
дистанционного
управления
Принимает сигналы от пульта
дистанционного управления.
s Руководство по быстрой установке
H
Фокальное
кольцо
ССлужит для фокусировки изображения.
s Руководство по быстрой установке
Название Функция
