Названия деталей и их назначение
9

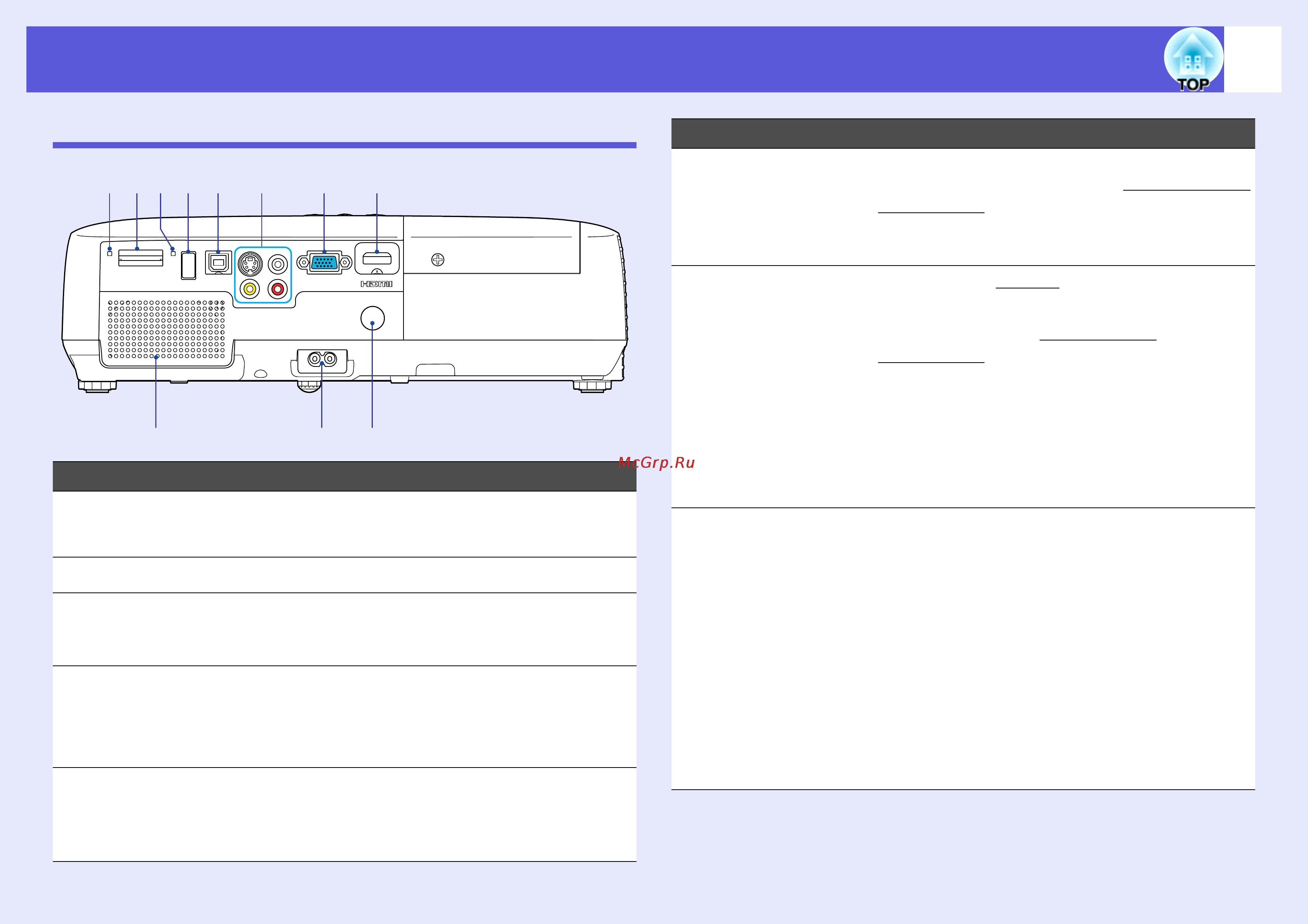

Вид сзади
Название Функция
A
Индикатор
доступа к карте
памяти SD
Состояние индикатора доступа к карте
памяти SD. s стр.78
B
Динамик
C
Вход для подачи
питания
Служит для подсоединения кабеля
питания. s Руководство по быстрой
установке
D
Приемник
сигнала от
пульта
дистанционного
управления
Принимает сигналы от пульта
дистанционного управления.
s Руководство по быстрой установке
E
Входной порт
HDMI
Для сигналов с компьютера или от
источников видеосигнала совместимых
с.HDMI. s Руководство по быстрой
установке
E
D
FHGA
BC
KJI
F
Порт
Компьютерный
вход
Для видеосигналов, поступающих с
компьютера и сигналов типа компонентный
видеосигналg от других источников
видеосигнала. s Руководство по
быстрой установке
G
Входной порт S-
Video
Для сигналов S-Videog от источников
видеосигнала.
Входной порт
Видео
Для сигналов типа композитный
видеосигналg от источников видеосигнала.
Входной аудио-
порт
Служит для подключения к выходному
порту аудио сигнала оборудования, с
которого должно выполняться
проецирование и подача входного аудио
сигнала. s Руководство по быстрой
установке
H
Порт USB (Тип B) После подключения USB кабеля и
настройки соединения становятся
доступными различные дополнительные
функции.
• Соедините проектор с компьютером
посредством кабеля USB, чтобы
проецировать изображение с
компьютера. s стр.80
• Вы можете менять страницы и управлять
указателем мыши с использованием
пульта ДУ. Вы также можете
использовать этот порт для управления
проектором с компьютера. s стр.83
Название Функция
