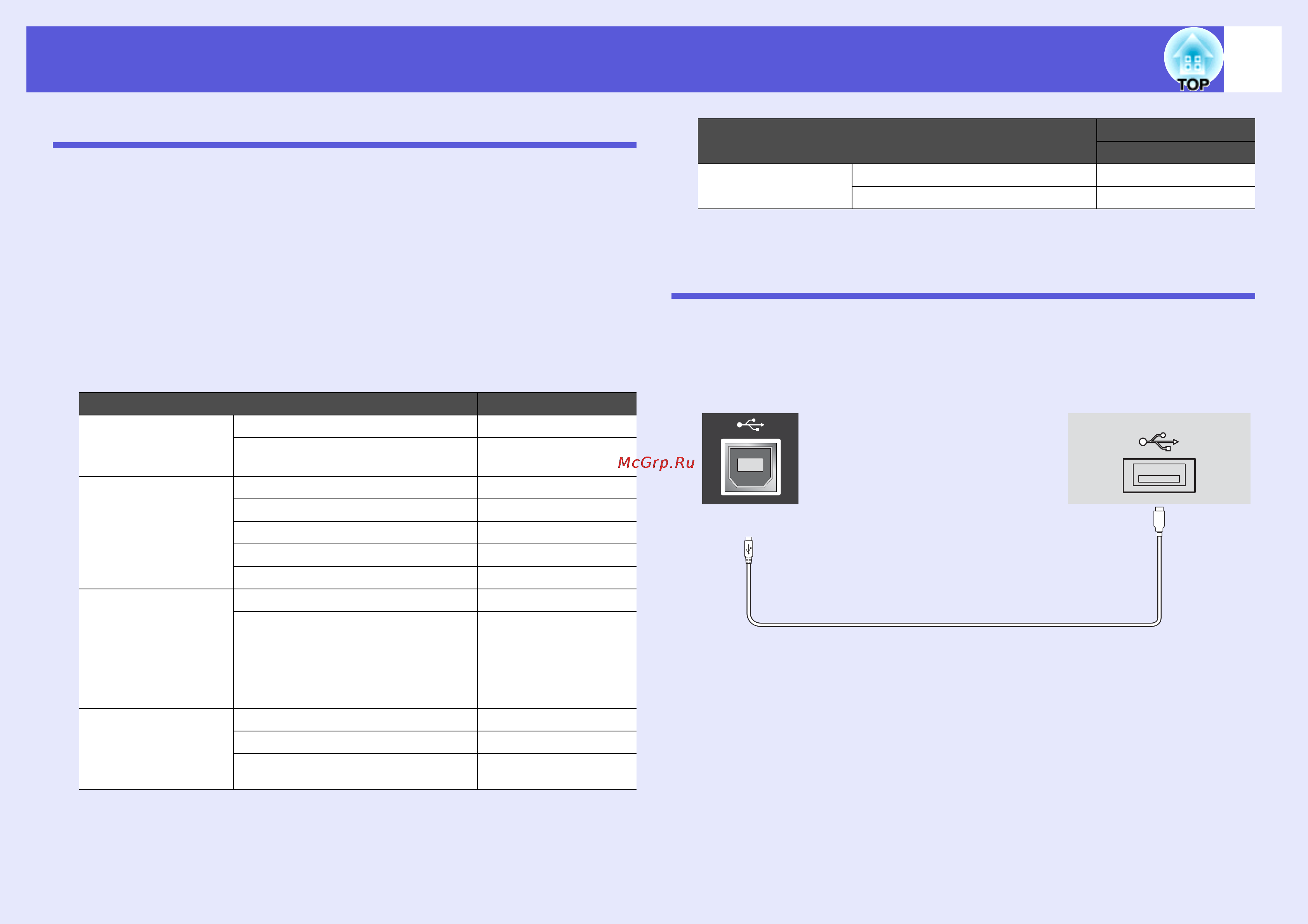

Команды ESC/VP21
Команда
Команды ESC и VP21 отправляются компьютером для управления
проектором.
При отправке на проектор команды включения (ON) питания
осуществляется включение питания и проектор переходит в режим
прогрева. После включения питания проектора возвращается
двоеточие ":" (3Ah).
Если вводится команда, проектор выполняет команду и возвращает
":", затем принимает следующую команду.
Если обрабатываемая команда завершается вследствие неполадки,
выводится сообщение об ошибке и возвращается ":".
* Перед отправкой команды в конец каждой команды следует добавлять
код (0Dh) возврата каретки (Carriage Return - CR).
Схема подключения кабелей
f Подключение USB
Конфигурация разъема: USB (тип B)
Пункт Команда
Включение/
отключение
питания
ON (ВКЛ.) PWR ON
OFF (ВЫКЛ.) PWR OFF
Выбор сигнала Video (Видео) SOURCE 41
S-Video SOURCE 42
HDMI SOURCE 30
USB Display SOURCE 51
Слайд-шоу SOURCE 52
Включение/
выключение
режима
подавления
сигнала аудио/
видео
ON (ВКЛ.) MUTE ON
OFF (ВЫКЛ.) MUTE OFF
Выбор режима
подавления
сигнала аудио/
видео
Black (Черный) MSEL 00
Blue (Синий) MSEL 01
Logo (Логотип) MSEL 02
Пункт
Команда
Порт Компьютер
Выбор сигнала Компьютер (Авто) SOURCE 1F
Компьютер SOURCE 11
<На проекторе> <На компьютере>
(Тип B)
