Список функций
44

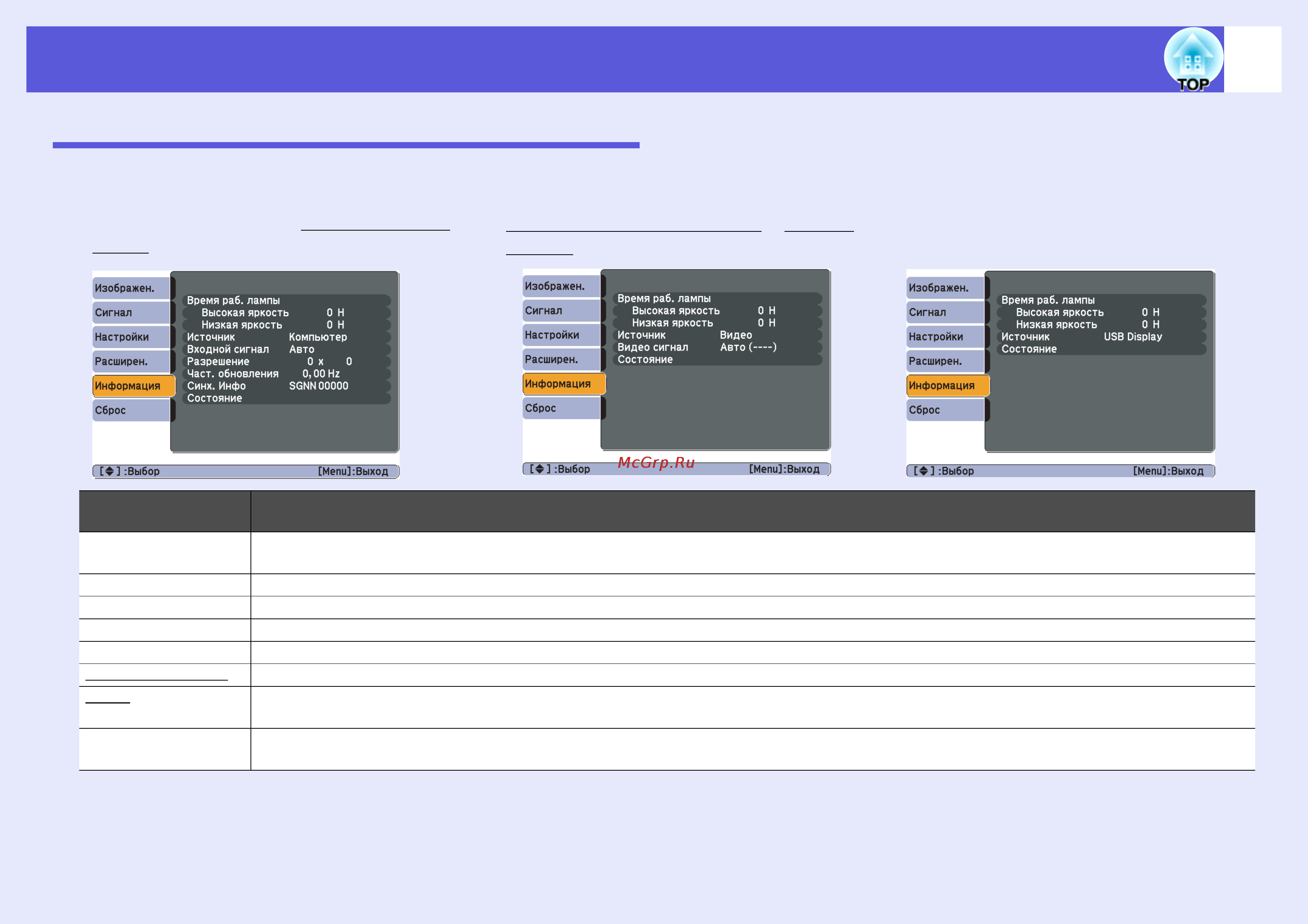

Меню Информация (только для экрана)
Позволяет проверить состояние сигналов проецируемых изображений и состояние проектора. Как видно из следующих снимков экранов,
отображаемые элементы зависят от сигнала изображения, проецируемого в текущий момент.
Меню нижнего
уровня
Функция
Время раб. лампы Отображение суммарного рабочего времени
*
лампы .
При достижении времени предупреждения для лампы символы отображаются желтым цветом.
Источник Отображение названия входного порта для подключенного оборудования, с которого в текущий момент выполняется проецирование.
Входной сигнал Отображение настроек параметра "Входной сигнал" из меню "Сигнал" в соответствии со значением параметра "Источник".
Разрешение Отображения разрешения на входе.
Видео сигнал Отображение установок пункта "Видео сигнал" меню "Сигнал".
Част. обновленияg Отображение частоты обновления.
Синх.g Инфо Отображение информации о сигнале изображения.
Эта информация может понадобиться при необходимости сервисного обслуживания.
Состояние Информация о неполадках, возникших при работе проектора.
Эта информация может понадобиться при необходимости сервисного обслуживания.
* В течение первых 10 часов суммарное время эксплуатации отображается в виде "0H" (0 ч.). По истечении 10 часов или более длительного периода
времени по окончании каждого часа добавляется один час.
Сигнал с компьютера/компонентного
видеоg/HDMI изображений
Композитный видеосигналg/ сигнал
S-videog
USB Display/Слайд-шоу
