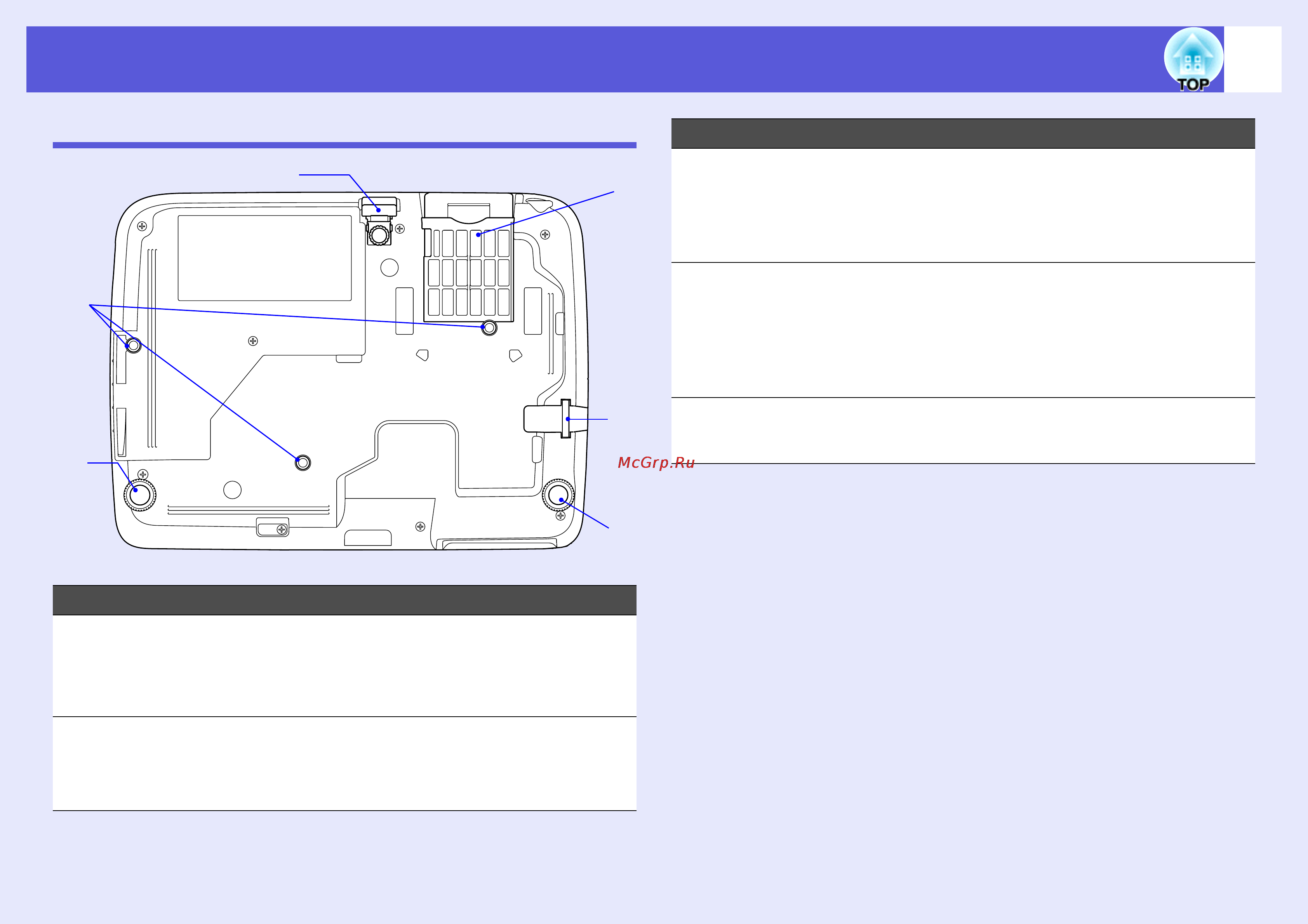

Названия деталей и их назначение
16
Основание
Название Функция
A
Точки
крепления
кронштейнов
подвески (3
точки)
При подвешивании проектора к потолку в
этих точках следует закрепить
дополнительный потолочный крепеж.
s стр.63, 94
B
Задняя опора (2
точки)
Чтобы выдвинуть или вдвинуть опору для
регулировки наклона по горизонтали,
поверните ее. s Руководство по
быстрой установке
A
D
B
B
E
C
C
Точка
подключения
кабеля системы
безопасности
Служит для пропускания серийно
выпускаемых кабельных замков, при
помощи которых можно прикрепить
проектор к неподвижному объекту.
s стр.34
D
Воздушный
фильтр
(отверстие
воздухозаборни
ка)
Предотвращает попадание пыли и других
инородных частиц внутрь проектора при
всасывании воздуха. Когда требуется
чистка или замена фильтра, на проекторе
выводится предупреждающее сообщение.
s стр.64, 71
E
Передняя
регулируемая
опора
s стр.7
