36

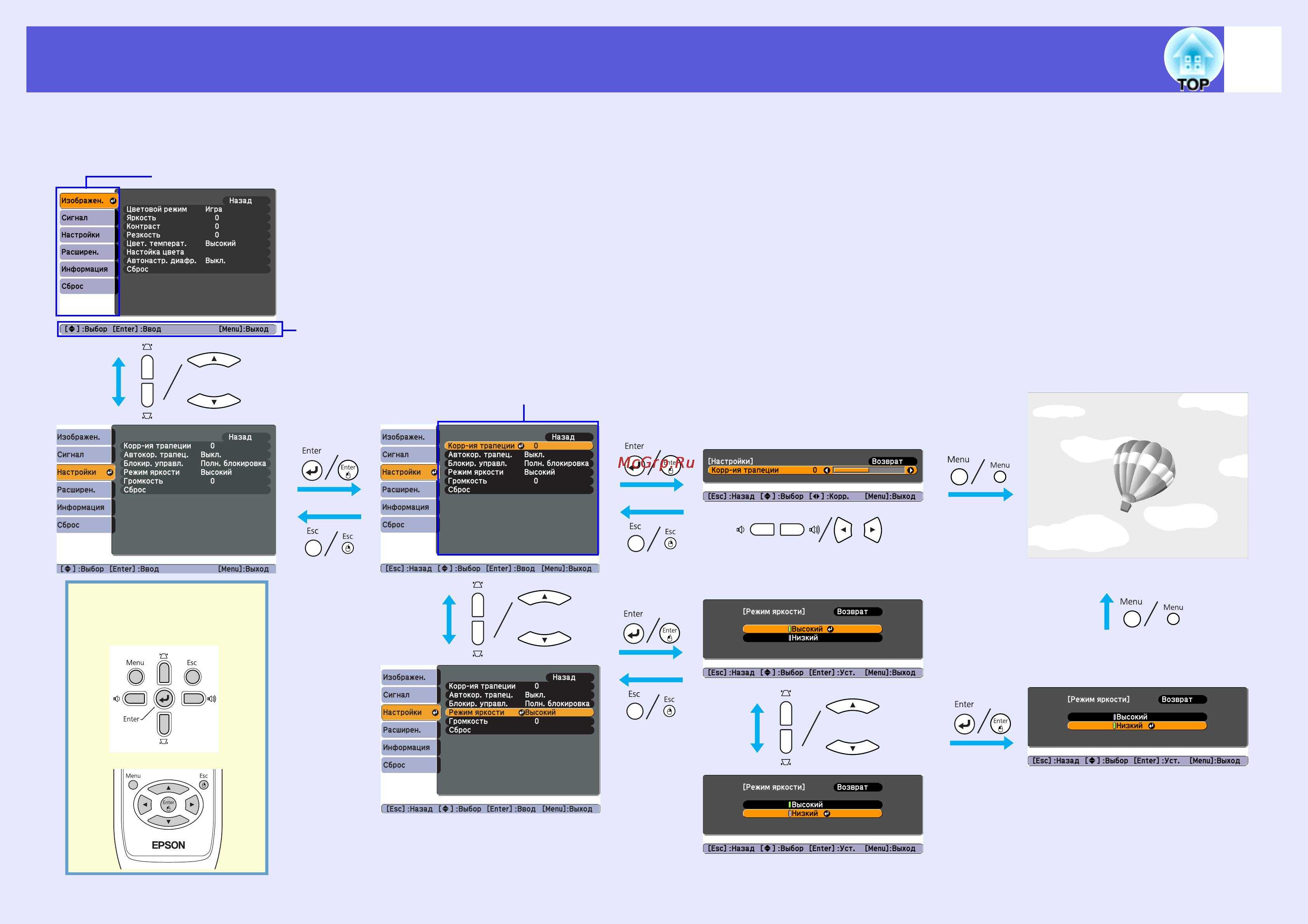

Использование меню настройки
A
Осуществление выбора в основном меню
C
Изменение выбранного пункта
B
Осуществление выбора в меню нижнего уровня
Основное меню
Меню нижнего уровня (Настройки)
Пояснения
Выбор настройки для изменения
Использование пульта дистанционного управления
Использование панели управления
Используемые кнопки
D
Выход
