Названия деталей и их назначение
13

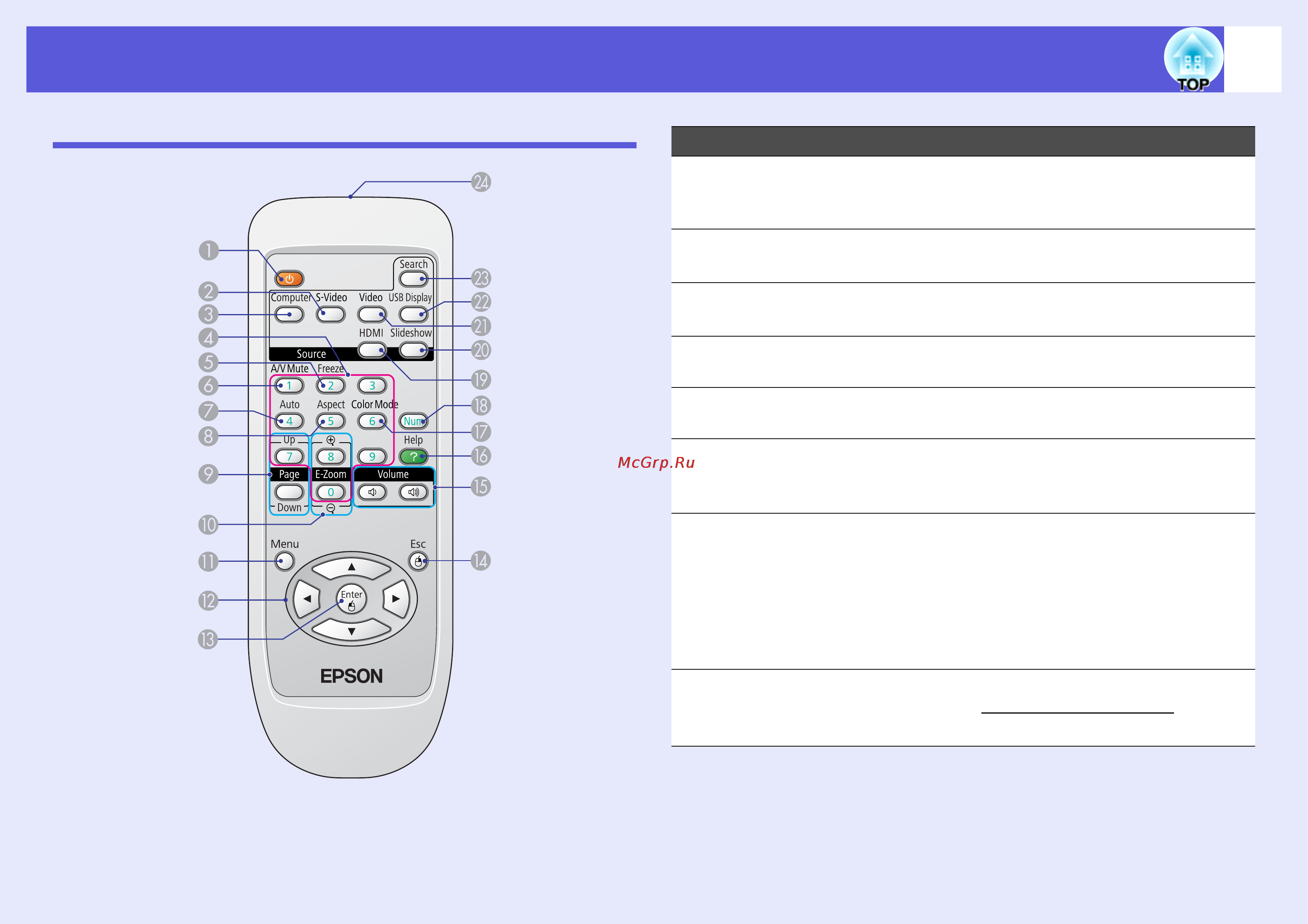

Пульт дистанционного управления
Название Функция
A
Кнопка [t] Служит для включения и выключения
проектора. s Руководство по быстрой
установке
B
Кнопка [S-Video] Переход на показ изображений с входного
порта S-Video. s стр.19
C
Кнопка
[Computer]
Переход на показ изображений с входного
компьютерного порта. s стр.19
D
Цифровые
кнопки
Эти кнопки служат для ввода пароля.
s стр.31
E
Кнопка [Freeze] Служит для приостановки и возобновления
смены изображений. s стр.24
F
Кнопка [A/V
Mute]
Служит для включения и отключения
видеосигнала и звукового сигнала.
s стр.23
G
Кнопка [Auto
Setup]
При нажатии этой кнопки во время
проецирования изображения,
сформированного компьютерным
сигналом, выполняется автоматическая
регулировка отслеживания, синхронизации
и позиционирования для проецирования
оптимального изображения.
H
Кнопка [Aspect] При каждом нажатии этой кнопки
изменяется форматное отношение
g.
s стр.25
