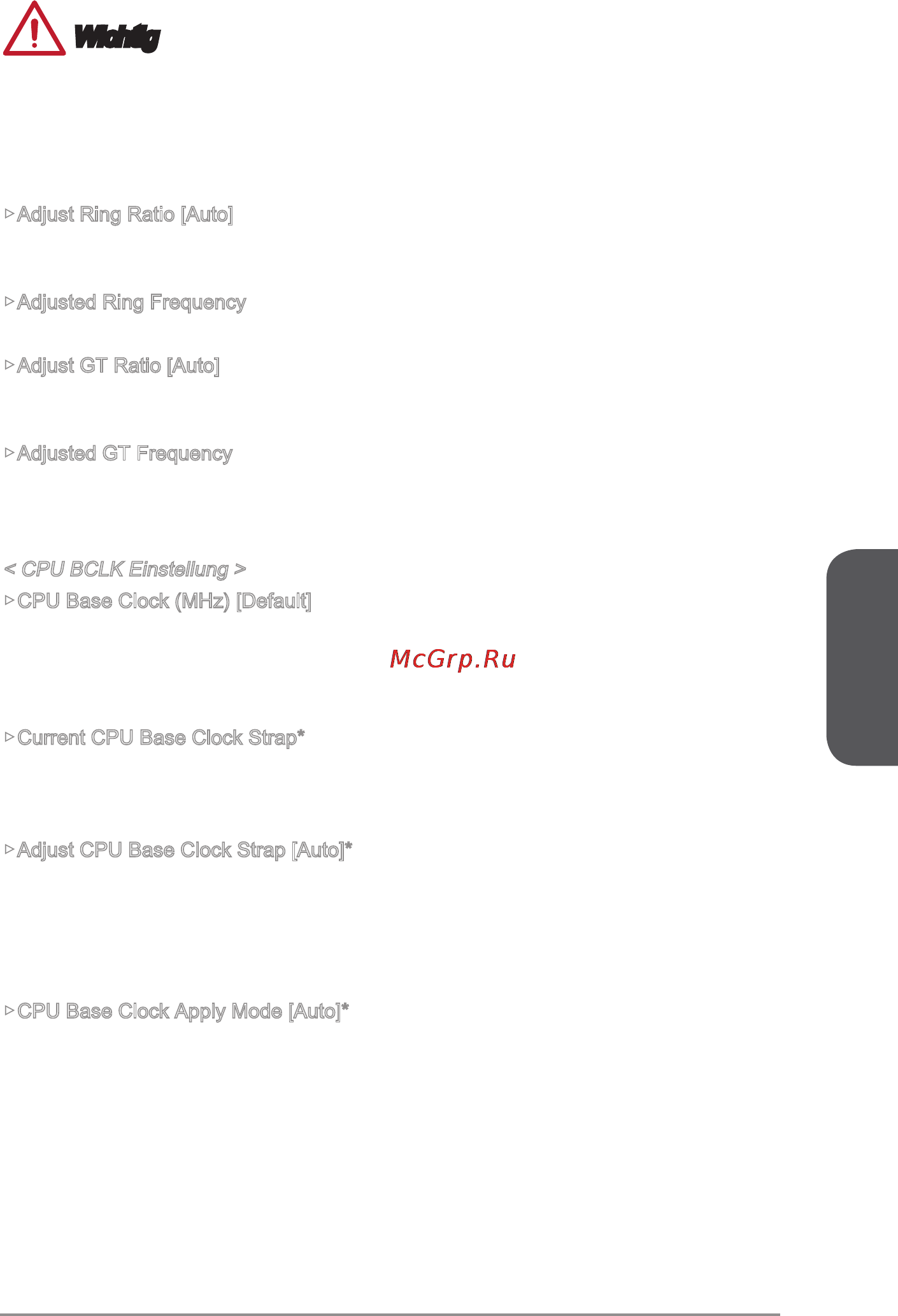

Deutsch
De-41
Wichtig
•
Es wird empfohlen, keine Änderung im OC-Menü zu machen und die
Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.
•
Im OC Genie Modus sind das BIOS-Update oder ein Clearing-CMOS unzulässig.
Diese können zum Versagen der OC Genie Funktion oder zu anderen Eekten
führen.
▶Adjust Ring Ratio [Auto]
Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der installierten
CPU.
▶Adjusted Ring Frequency
Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich.
▶Adjust GT Ratio [Auto]
Setzen Sie den Multiplikator der integrierten Grak. Der erlaubte Wertebereich ist
abhängig von der installierten CPU.
▶Adjusted GT Frequency
Zeigt die angepasste Frequenz der integrierten Grak. Nur Anzeige – keine Änderung
möglich.
< CPU BCLK Einstellung >
▶CPU Base Clock (MHz) [Default]
Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem
Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergeb-
nis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der
installierte Prozessor diese Funktion unterstützt.
▶Current CPU Base Clock Strap*
Zeigt das derzeitigen Band des CPU Grundtakts an. Dies ist nur eine Anzeige – keine
Änderung möglich. Diese Option kann nur geändert werden, wenn der Prozessor diese
Funktion unterstützt.
▶Adjust CPU Base Clock Strap [Auto]*
Legen Sie das Band des CPU Grundtakts fest. Sie können den CPU Grundtakt du-
rch die Anpassung des Werts übertakten. Bitte beachten Sie, dass die Übertaktung
(und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option kann nur
geändert werden, wenn der Prozessor diese Funktion unterstützt. Wenn die Einstellung
auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch kongurieren.
▶CPU Base Clock Apply Mode [Auto]*
Einstellung des angepassten CPU Grundtakts.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Next Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt nach einem
Neustart.
[Immediate] Die CPU arbeitet mit angepasstem CPU Grundtakt sofort.
[During Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt beim Booten.
