Русский
Ru-38
Работа

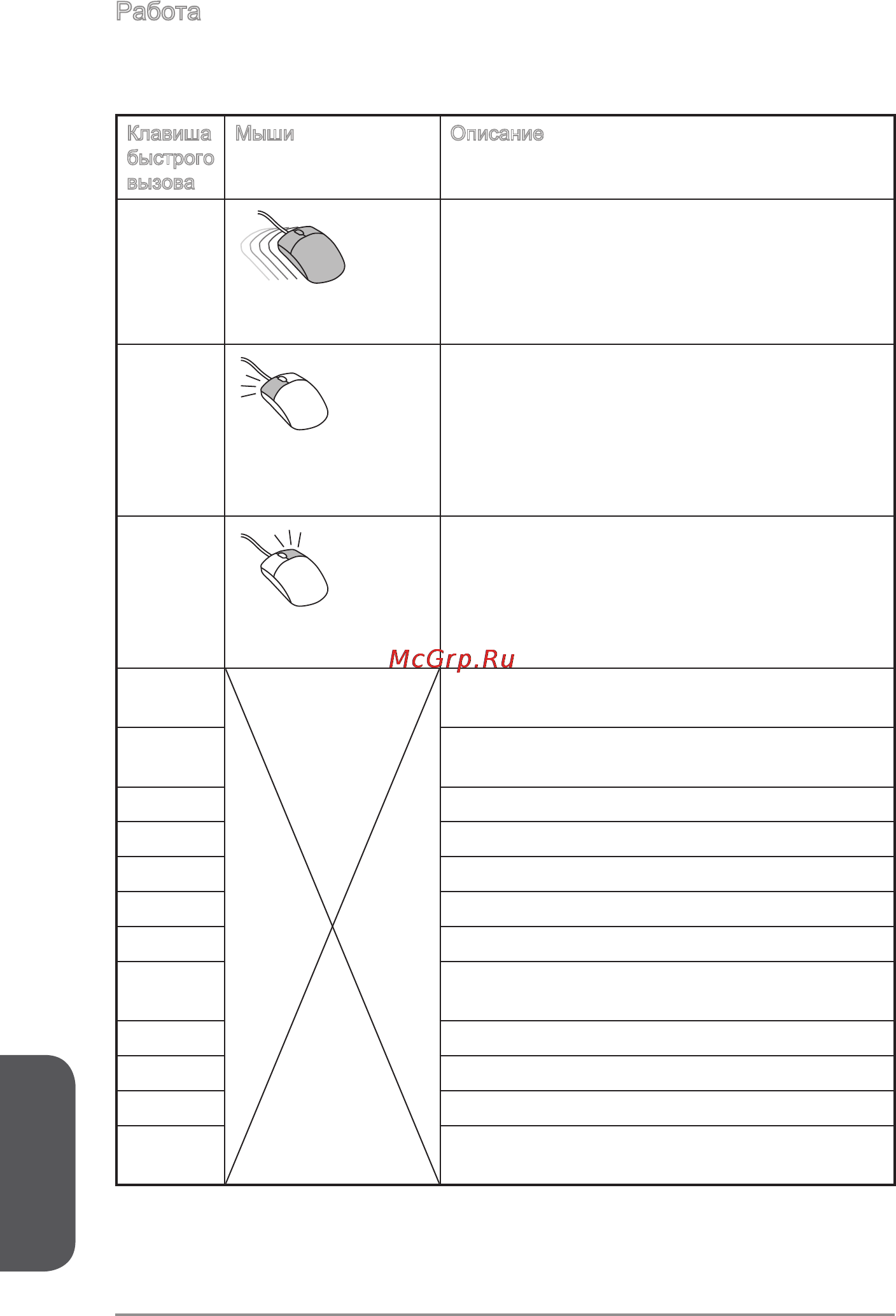

Вы можете управлять параметрами настройки BIOS с помощью мыши и
клавиатуры. В нижеследующей таблице представлен перечень и описание
«клавиш быстрого вызова» и функций мыши.
Клавиша
быстрого
вызова
Mыши Описание
<↑↓→← >
.
Перемещение
указателя
Выбор элемента
<Enter>
Щелчок/ Двойной
щелчок левой
кнопкой
Выбор значка/ поля
<Esc>
Щелчок правой
кнопкой
Переход в меню Exit(Выход) или возврат к
предыдущему меню из подменю
<+> Увеличение или изменение значения
параметра
<-> Уменьшение или изменение значения
параметра
<F1> Общая справка
<F2> Помощник для работы с избранным
<F3> Вход в меню Избранное
<F4> Технические параметры процессора
<F5> Вход в раздел Memory-Z
<F6> Загрузить оптимизированные настройки по
умолчанию
<F8> Загрузить профиль разгона
<F9> Сохранить профиль разгона
<F10> Сохранение изменений и перезагрузка
<F12> Сохранение снимка экрана на флэш-
накопителе FAT/FAT32
