Световые индикаторы

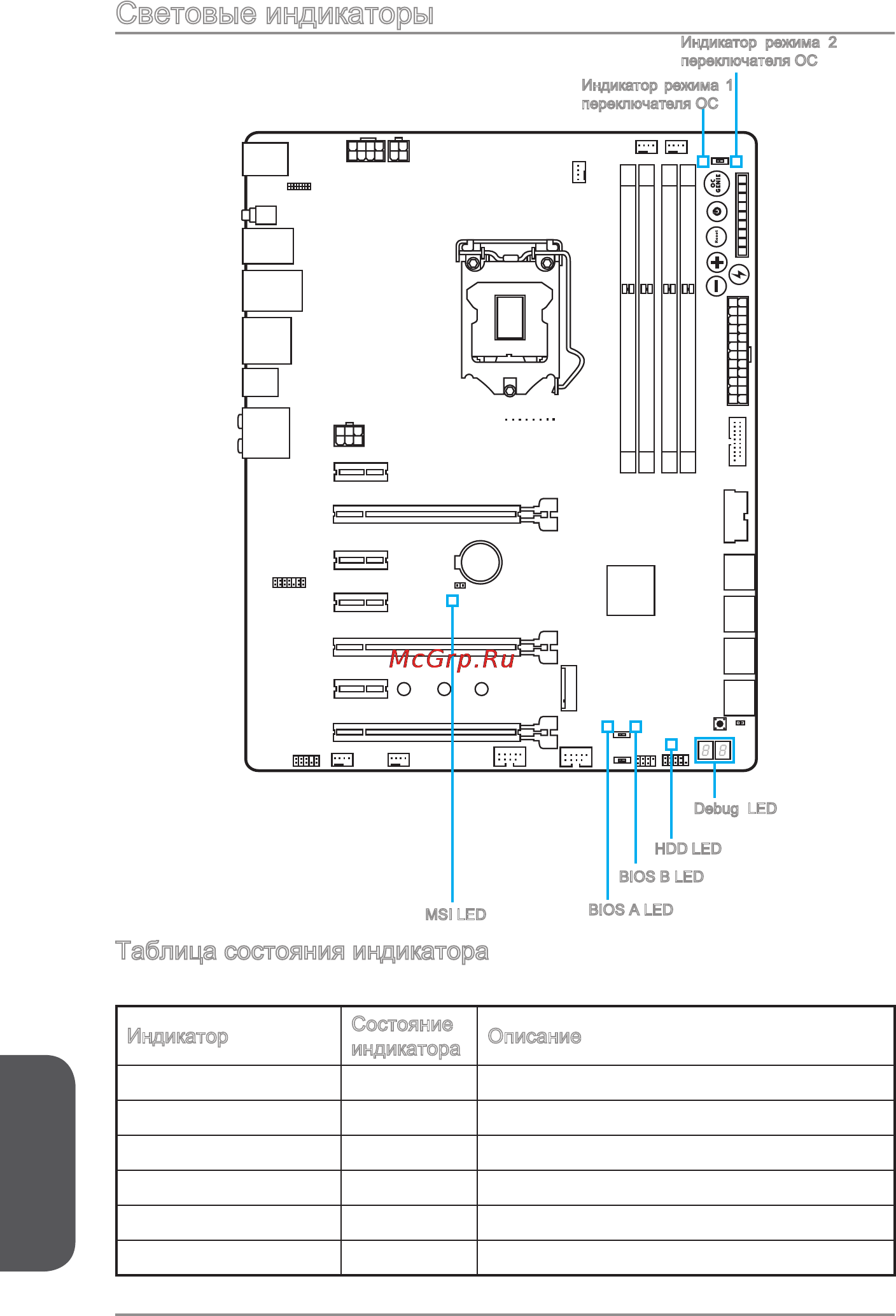

BIOS A LED
Индикатор режима 1
переключателя OC
Индикатор режима 2
переключателя OC
Debug LED
BIOS B LED
HDD LED
MSI LED
Таблица состояния индикатора
В следующей таблице описаны состояния светодиодных индикаторов.
Индикатор
Состояние
индикатора
Описание
OC Switch Режим 1 Синий Модуль Режим 1 OC Genie
OC Switch Режим 2 Красный Модуль Режим 2 OC Genie
HDD Микает Активиация жесткого диска
BIOS B Зеленый BIOS B в эксплуатации
BIOS A Синий BIOS A в эксплуатации
MSI Вкл. Загрузка
