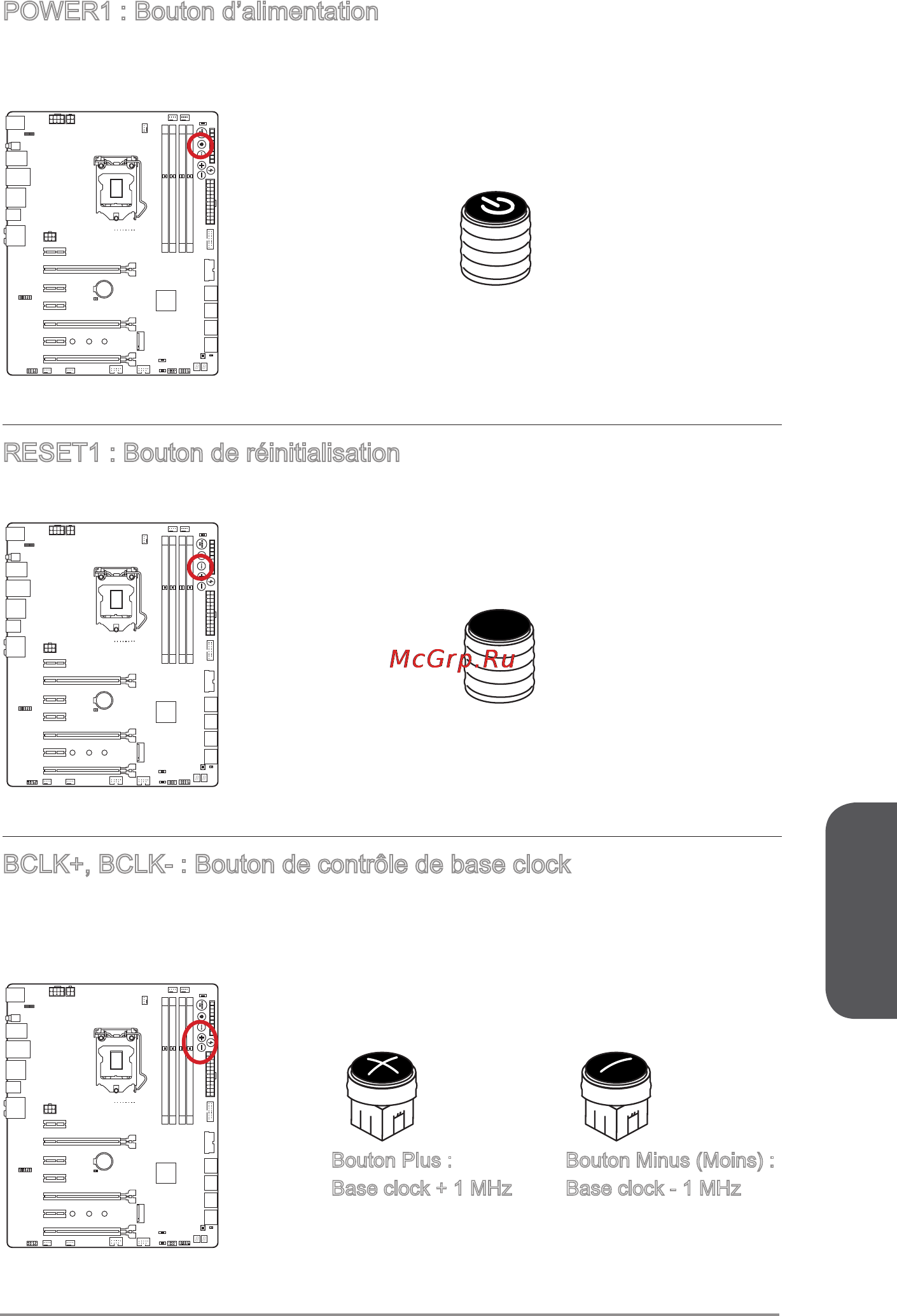

Français
Fr-27
POWER1 : Bouton d’alimentation
Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer
ou éteindre le système.
RESET1 : Bouton de réinitialisation
Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.
Reset
BCLK+, BCLK- : Bouton de contrôle de base clock
Ces boutons servent à augmenter ou baisser la fréquence de base clock. Appuyer
sur le bouton Plus/ Minus (Moins) une fois peut augmenter/ baisser la fréquence de
base clock de 1 MHz lorsque le système est en état d'opération régulier.
Bouton Plus :
Base clock + 1 MHz
Bouton Minus (Moins) :
Base clock - 1 MHz
