Русский
Ru-43

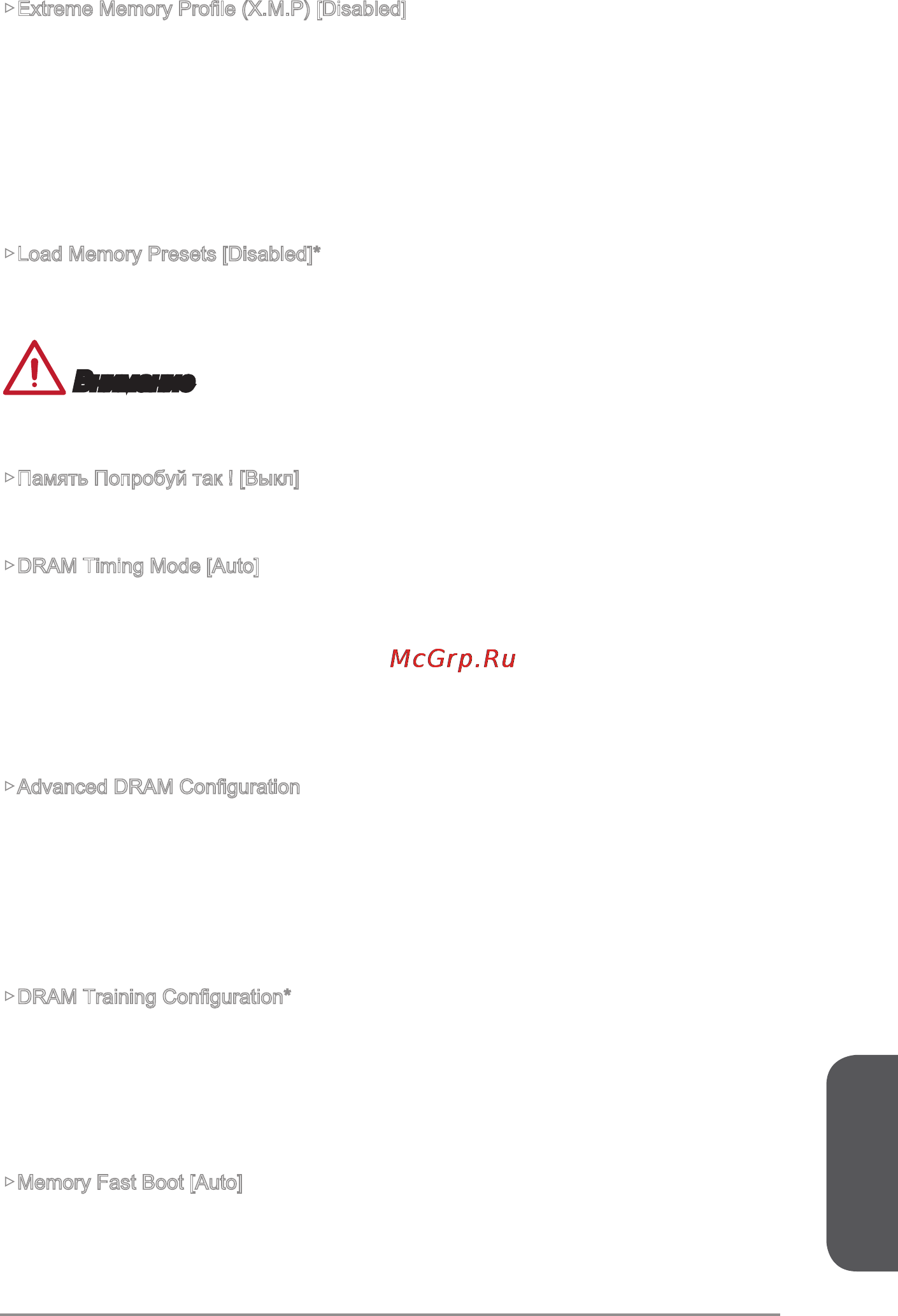

▶Extreme Memory Prole (X.M.P) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей
памяти. Этот пункт доступен при установке модулей памяти с поддержкой
технологии XMP.
[Disabled] Функция выключена.
[Prole 1] Использует настройки разгона Профиль 1 для установленного
модуля памяти XMP.
[Prole 2] Использует настройки разгона Профиль 2 для установленного
модуля памяти XMP.
▶Load Memory Presets [Disabled]*
Выбирает предустановленный параметр разгона памяти, который включает
напряжение и сроки, с помощью BIOS для оптимизации производительности
установленной памяти..
Внимание
Настройка вручную или тонкой настройка параметров памяти является
предпочтительным из-за различных типов и качеств модулей памяти..
▶Память Попробуй так ! [Выкл]
Память Попробуйте так! Позволяет улучшить совместимость памяти или улучшить
производительности, путем выбора наиболее оптимального пресета.
▶DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
▶Advanced DRAM Conguration
Нажмите <Enter> для входа в подменю. Данное подменю будет доступно после
установки [Link] или [Unlink] в режиме “DRAM Timing Mode”. Пользователь может
настроить тайминги для каждого канала памяти. Система может работать
нестабильно или не загружается после изменения тамингов памяти. Если система
работает нестабильно, пожалуйста, очистите данные CMOS и восстановите
настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для
очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.)
▶DRAM Training Conguration*
Нажмите <Enter> для входа в подменю. Включает или выключает различные
способы тренировки DRAM. Система может работать нестабильно или не
загружается после изменения настроек в этом подменю. Если это происходит,
очистите данные CMOS и восстановите настройки по умолчанию. (см. перемычка
очистки данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS,
чтобы загрузить настройки по умолчанию.)
▶Memory Fast Boot [Auto]
